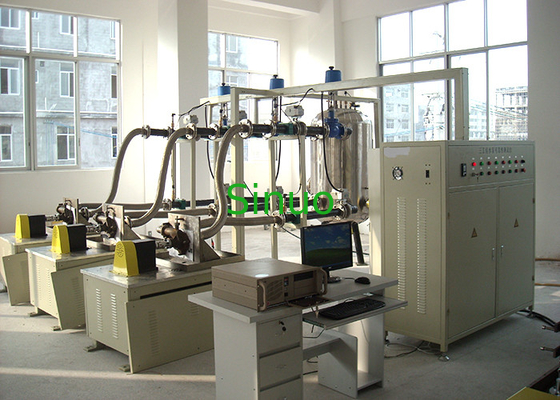

Sistema di prova completo di prestazione per le pompe idrauliche dell'elettrodomestico 5KW
Panoramica:
Questo sistema di test di performance completo della pompa è adatto a verificare i vari tipi di pompe degli elettrodomestici; il sistema pricipalmente è composto di gabinetto di controllo principale, di sensore di flusso, di sensore di pressione e di strumenti. La tensione del motore della pompa, la corrente, il potere, la velocità della rotazione, di flusso, la pressione, la testa ed altri dati possono essere provati; e la curva del H-Q, la curva di P-Q, la curva del η-Q e la curva del r-Q (NPSH) possono essere disegnate secondo i dati raccolti dal progetto di test.
Il sistema soddisfa a: norme nazionali GB3216-2005, GB12785-2002, GB6245-2006, GB9064, standard industriali JB8092-96, JB5118-2001, JB8091-98, JB6434-92 delle norme internazionali ISO9906-2012/del macchinario.
Parametri e requisiti di Techinical:
Requisito di base di parametro |
Medium | acqua □Clear | |
Provi a pompa |
Pompa centrifuga del □ Pompa di flusso mista □ Pompa di flusso assiale del □ Pompa di vortice del □ Pompa di vite del □ Pompa sommergibile buona del □ Pompa del mezzo sommergibile delle acque luride del □ Piccola pompa sommergibile del □ Pompa antincendio del □ Pompa magnetica del □ |
||
Tensione (V) | 0-300V | ||
potere (chilowatt) | 0-5KW | ||
Velocità girante (r/min) | 0-3000rpm | ||
Portata (³ di m. /h) | ³ /h di 0-200M | ||
Testa della pompa (m) | 0-50m | ||
Requisiti di sistema |
apparato circolatorio dell'acqua | □Open lo stile | |
Convogli il diametro (millimetri) | Ф25/40/50 | ||
Regolamento di flusso | □Electric □Manual | ||
Modo di flusso di potere di asse | □Electrometry | ||
Verifichi gli oggetti | Metodo di misurazione elettrico |
Prova a vuoto del □ Carico/test di performance del □ Prova di vibrazione del □ Prova di rumore del □ Prova di cavitazione del □ |
|
Accuratezza del sistema |
Si conforma a: Norme GB3216-2005, GB12785-2002, GB6245-2006, GB9064, standard industriali JB8092-96, JB5118-2001, JB8091-98, JB6434-92 della norma internazionale ISO9906-2012/National del macchinario Livello 2/livello C del □ del Livello 1/livello B del □ |
||
Parametri di acquisizione | Tensione CA, Corrente, potere, frequenza, velocità del motore, pressione di entrata, pressione dello sbocco, flusso, ecc. | ||
Analisi del rendimento della pompa e calcolo dei parametri principali, curve | Testa, flusso, efficienza della pompa, efficienza dell'unità, potere dell'asse, NPSH; flusso al salto netto, testa a flusso stimato, intersezione misurata reale della prestazione della pompa; deviazione misurata di flusso, deviazione capa, deviazione di efficienza della pompa, ecc. | ||
Modo dell'acquisizione dei dati di analisi | Raccolta automatica del computer, analisi, stampa, gestione di base di dati, interfaccia di Windows98/2000/XP |
Diagramma sistema:
Interfaccia di software:
(Lingua inglese è disponibile)
Sinuo può progettare e personalizzare il sistema di prova completo della prestazione per tutti i tipi di pompe idrauliche, quali le pompe idrauliche dell'elettrodomestico, le pompe idrauliche dell'industria, pompe idrauliche di raffreddamento del motore di automobile, lavare le pompe, le pompe dell'acquario ed ecc. Contattici prego per più informazioni.
