Macchina di prova aperta di resistenza e di tirata della porta del congelatore di frigorifero del posto fisso IEC60335-2-24


Macchina di prova aperta di resistenza di frigorifero IEC60335-2-14 del congelatore della porta elettrica degli apparecchi

Norme & clausole:

IEC60335-2-24: 2017 «famiglie e simile appliances-Safety-Part2-24 elettrico: Requisiti particolari degli apparecchi frigorifero, degli apparecchi del gelato e delle macchine per produrre ghiaccio, clausola 22,112 di IDT».

Campioni e restrizioni:

Apparecchi di refrigerazione (frigoriferi e congelatori, che la porta è aperta a destra e a sinistra) (≦ 250V di monofase, l'altro ≦ 480V, ≦ 24V di CC).

Applicazione:

È usato per verificare la durevolezza del dispositivo di blocco della porta a frigoriferi ed a congelatori e la prova della forza quando l'interruttore di sicurezza è attivato, in modo da verificare l'affidabilità del dispositivo di blocco; inoltre ha usato per assistere altre prove per la porta ha ripetuto l'apertura ed i funzionamenti di chiusura dei frigoriferi e dei congelatori, come disgelano la prova di tenuta del refrigerante e della prova.


Principio della prova:

Le azioni inserita/disinserita del dispositivo di blocco sono controllate con il programma sviluppato, i manipolatori sono guidate dal servomotore a ricambiare aperto e chiudono la porta a certa velocità con la tazza di aspirazione di vuoto che succhia sulla porta, così, per verificare la stabilità del dispositivo di blocco. Un sensore di forza è montato sui manipolatori per formare un controllo di ciclo chiuso con i servomotori, per controllare esattamente l'apertura della porta/valori di chiusura della forza.

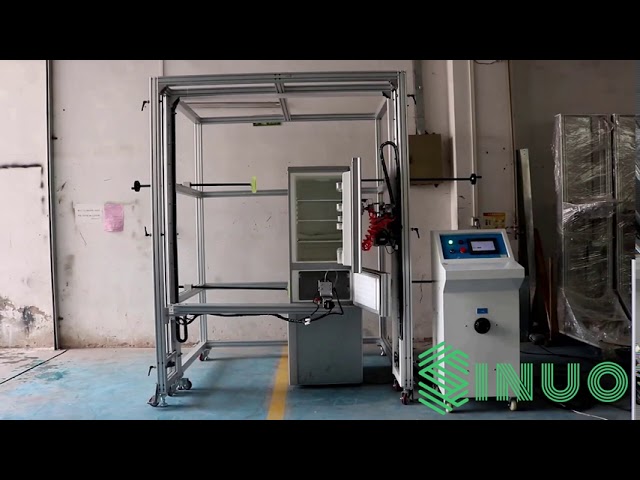

Struttura:

L'attrezzatura si combina del gabinetto di controllo elettrico (dispositivo di regolamento compreso di tensione del carico), del telaio e dei manipolatori.
Dimensioni dell'attrezzatura: approssimativamente: (W*D*H) 1500 * 1300 * 2200 (millimetro)
Peso dell'attrezzatura: 140kg

Ambiente di uso:

Alimentazione elettrica: AC220V±10%/50-60 hertz, potere 6KW o alimentazione elettrica locale del cliente della partita.
Fonte di aria: aria compressa 0.5-0.7MPa.
Posto di uso: pressione atmosferica 80~106kpa; temperatura ambiente 5~40°C; umidità relativa (20~80) %RH; Nessuna agitazione e vibrazione violenta, nessun disturbo elettromagnetico, nessuna polvere, nessun gas esplosivo e corrosivo, con buona dissipazione di calore.

Parametri tecnici:
