Dettagli:
Termini di pagamento e spedizione:
|
| Gamma di frequenza: | 150kHz~230MHz | Livello elevato della prova: | 10V |
|---|---|---|---|
| Potere lineare: | 75W | Guadagno di amplificatore: | 50dB |
| Evidenziare: | sistemi di prova di contabilità elettromagnetica,servizi elettromagnetici di prova |
||
L'IEC 61000-4-6 ha condotto il sistema di prova condotto (CS) di immunità di Susceptiblility
Norme & clausole:
IEC 61000-4-6/GB T17626.6: La compatibilità elettromagnetica (EMC) – sbucci 4-6: Tecnica-immunità di misura e di prova alle perturbazioni condotte, indotte dal campo di radiofrequenza
Campioni e restrizioni:
Vari tipi di materiali di illuminazione
Applicazione:
Usato per la prova effettuata di immunità per materiale di illuminazione
Principio della prova:
Per la bassa frequenza (lunghezza d'onda del segnale di 150kHz ~ 80MHz/230MHz) rf più lungamente, cavo di interconnessione di EUT che il EUT stesso più facile trasformarsi in in un'antenna per ricevere il campo elettromagnetico, così la parte a bassa frequenza della prova di immunità di radiofrequenza della misura di conduzione. Iniettando le correnti del comune-modo nei cavi dei dispositivi nell'ambito della prova, gli effetti dei campi di H e di E sui dispositivi nell'ambito della prova possono essere simulati. Tipi differenti di porti per il dispositivo nell'ambito della prova, potete scegliere quattro generi di iniezione:
Iniezione diretta di CDN: per il cavo di alimentazione (CDN M. tipo) ed i cavi comunemente usati
Iniezione elettromagnetica del morsetto: Se non potete applicare CDN, potete utilizzare il morsetto magnetico.
Iniezione corrente del morsetto: CDN non può essere usato e la lunghezza del cavo nell'ambito della prova è troppo breve, voi deve utilizzare il morsetto corrente.
Metodo dell'iniezione diretta: attraverso il diametro della resistenza da 100 ohm iniettato nello schermo di cavo coassiale.

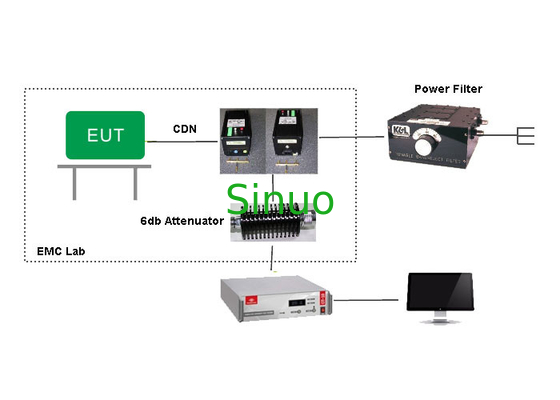

Struttura:
Attrezzatura di prova principale: fonte del segnale, amplificatore di potenza, accoppiatore direzionale, misuratore di potenza, rete di CDN, software della prova di contabilità elettromagnetica, ecc.
Ambiente di uso:
Alimentazione elettrica: AC380V±10% 50/60Hz
Temperatura ambiente: °C 5 ~ il °C +40, là dovrebbe non essere alta concentrazione di polvere, di oggetti infiammabili ed esplosivi corrosivi del gas,
Parametri tecnici:
| Gamma di frequenza | 150kHz~230MHz |
| Livello elevato della prova | 10V |
| Potere lineare | 75W |
| Guadagno di amplificatore | 50dB |
| Attrezzatura di prova principale | fonte del segnale, amplificatore di potenza, accoppiatore direzionale, misuratore di potenza, rete di CDN, software della prova di contabilità elettromagnetica, ecc. |
| Ambiente di test | Stanza schermata (non inclusa in questo sistema, facoltativo, o in cliente dovrebbe prepararlo) |
