Dettagli:
Termini di pagamento e spedizione:
|
campioni: | DOTTRINA, ITE ed altri | Provi Environmen: | Camera anecoica |
---|---|---|---|
Distanza di misurazione: | 10m o 3m | Gamma di frequenza: | 30MHz-6GHz |
Evidenziare: | sistemi di prova di contabilità elettromagnetica,servizi elettromagnetici di prova |
Emissione di radiazione di CISPR 15 CON RIFERIMENTO ai sistemi di prova di EMI di compatibilità elettromagnetica
Norme & clausole:
CISPR 11/GB4824: Industriale, attrezzatura scientifica e medica di radiofrequenza (di DOTTRINA) e simile attrezzatura – caratteristiche di perturbazione di radiofrequenza – limiti e metodi di misura
CISPR 12: Veicoli, barche e caratteristica-limiti di perturbazione della motore-radio di combustione interna e metodi di misura per la protezione fuori dai ricevitori del bordo
CISPR 13/GB13837: Ricevitori di radiodiffusione della televisione e del suono ed attrezzature collegate – caratteristiche di radiodisturbo – limiti e metodi di misura
CISPR 14-1/GB4343.1: Compatibilità elettromagnetica. Requisiti degli elettrodomestici, degli strumenti elettrici e di simile apparato - parte 1: Emissione
CISPR 15/GB17743: Limiti e metodi di misura delle caratteristiche di radiodisturbo di illuminazione elettrica e di simile attrezzatura
CISPR 22/GB9254: Attrezzatura di tecnologia dell'informazione – caratteristiche di radiodisturbo – limiti e metodi di misura
Campioni e restrizioni:
Organizzazione l'attrezzatura medica (di DOTTRINA) e dell'attrezzatura di (ITE) di tecnologia dell'informazione
Applicazione:
Usato per verificare le emissioni di radiazione di EUT.
Principio della prova:
CISPR 11, CISPR 32 ed altre norme, costruendo l'attrezzatura medica (di DOTTRINA) ed attrezzatura di (ITE) di tecnologia dell'informazione, la necessità per aprire i locali o la camera anecoica 30MHz sopra la prova dell'emissione.
Struttura:
Attrezzatura di prova principale: ricevitore, antenna di ricezione di EMI, preamplificatore, software della prova di contabilità elettromagnetica.
Ambiente di test: camera anecoica (non inclusa in questo sistema, facoltativo, o in cliente dovrebbe prepararlo)
Ambiente di uso:
Alimentazione elettrica: 380V ± 10% 50/60Hz
Temperatura ambiente: °C 5 ~ il °C +40, là dovrebbe non essere alta concentrazione di polvere, di oggetti infiammabili ed esplosivi corrosivi del gas,
Parametri tecnici:
Attrezzatura di prova principale | Ricevitore, antenna di ricezione di EMI, preamplificatore, software della prova di contabilità elettromagnetica. |
Ambiente di test | Camera anecoica |
Distanza di misurazione | Si riferisce alla distanza fra il punto in cui il EUT è più vicino all'antenna ed alla proiezione del centro dell'antenna sulla terra. La priorità è data 10m al metodo, un metodo facoltativo di 3 m. |
Altezza dell'antenna | L'altezza dell'antenna dalla terra dovrebbe essere variata all'interno della gamma specificata per ottenere la lettura massima che accadrebbe quando le onde dirette e riflesse hanno luogo nella fase. Per il ≤ di misurazione 10m di distanze, l'altezza dell'antenna è variata preferibilmente da 1 m. a 4 M. |
Gamma di frequenza | 30MHz-6GHz |

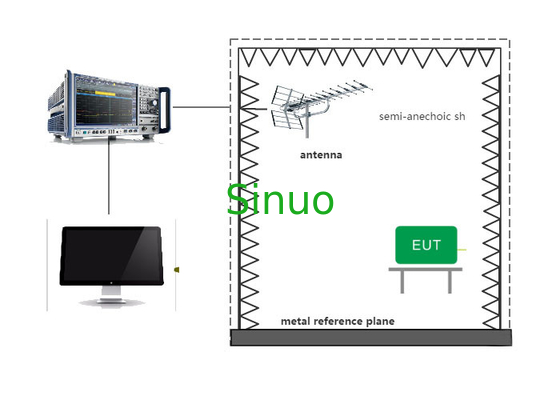

Rappresentazione schematica |
