IEC 60598-1 IPX/3/4/5/6 Spruzzatura e camera di prova per la protezione dall'ingresso di getti d'acqua

IEC 60598-1 IPX/3/4/5/6 Spruzzatura e camera di prova per la protezione dall'ingresso di getti d'acqua

MOQ: 1
prezzo: Customized
Imballaggio standard: compensato
Periodo di consegna: 30 giorni
Metodo di pagamento: T/T
Capacità di approvvigionamento: 10 set al mese
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SN4416
Standard applicati:
CEI60598-1
Codice IP:
IPX3/IPX4/IPX5/IPX6
Tubo oscillante:
R400, R200
Flusso d'acqua:
1-10L/min regolabile
Manometro:
0~0.25MPa
Durata della prova:
0,01S~99,9 min
Materiale della camera:
Acciaio inossidabile
Controllo e funzionamento:
PLC+schermo tattile
Quantità di ordine minimo:
1
Prezzo:
Customized
Imballaggi particolari:
compensato
Tempi di consegna:
30 giorni
Termini di pagamento:
T/T
Capacità di alimentazione:
10 set al mese
Luce alta:

Camera di prova per la protezione dell'acqua in entrata con getto d'acqua

,

camera di prova per la protezione dell'acqua IEC 60598-1

,

attrezzatura per la prova di ingresso dell'acqua IPX6

Descrizione del prodotto



IEC 60598-1 IPX/3/4/5/6 Camera di prova per la protezione dall'ingresso di acqua a spruzzo e a getto





Standard per la camera di prova per la protezione dell'acqua:



IEC 60529 -2013 “Gradi di protezione forniti dall'involucro (codice IP)” IPX3, IPX4, IPX5 e IPX6

IEC 60598-1-2017 "Luminari-Parte 1: Requisiti generali e prove"



Domanda di camera di prova di protezione dell'acqua:



Per verificare le prestazioni protettive della custodia per prodotti elettronici ed elettrici, automobili, parti di motociclette, elettrodomestici, guarnizioni e lampade sotto spruzzi d'acqua e spruzzi di grado IPX3 e IPX4 e getti d'acqua di grado IPX5 e IPX6.



Parametri tecnici per la camera di prova per la protezione dell'acqua:



Spruzzo d'acqua a tubo oscillante IPX3 e IPX4
Tubo oscillante R400, R200 è opzionale, realizzato in acciaio inossidabile
Apertura stenopeica dell'ago Ø0,4 mm
Distribuzione dei fori di spruzzo

IPX3: su un arco di 60° su entrambi i lati del punto centrale (120°)

IPX4:su tutti i 180° del semicerchio

Distanza tra i fori: 50 mm

Commutazione IPX3/4 Commutazione cambiando un certo numero di aghi a foro cieco o aghi a foro passante
Angolo oscillante IPX3:120°(±60°); IPX4:350°(±175°)
Velocità oscillante

IPX3:4s/ciclo(2×120°);

IPX4:12s/ciclo(2×350°);

Flusso d'acqua 1-10L/min regolabile
IPX5 e IPX6 getto d'acqua con ugello per tubo flessibile
Direzione del getto d'acqua Orizzontale
Diametro interno dell'ugello IPX5:Ф6.3mm;IPX6:Ф12.5mm
Tasso di consegna IPX5: 12,5 ± 0,625 l/min;IPX6: 100±5 L/min, flussometro regolabile manualmente tramite rotametro
Distanza dall'ugello alla superficie dell'involucro 2,8 m ((la distanza dall'ugello alla superficie centrale del giradischi, lo standard richiede 2,5-3 m)
Metodo fisso dell'ugello Fissaggio meccanico
Generale
Controllo e funzionamento PLC e sistema di controllo intelligente touch screen
Dimensione della camera

Dimensioni interne: WDH=900×900mm×1050mm

Dimensioni esterne: WDH=1380×3800mm×1950mm

Manometro 0~0.25MPa, può essere visualizzato
Durata della prova 0.01S~99.9 min, può essere preimpostato
Giradischi Diametro: Φ400mm;velocità di rotazione: 1r/min, può fermarsi a 4 angoli, altezza di sollevamento: 350-600mm, capacità portante: ≤50kgs
Materiale da camera Camera interna e tunnel sono realizzati in acciaio inossidabile
Sistema di circolazione dell'acqua Il test viene elaborato nella camera, l'apparecchiatura ha un serbatoio dell'acqua integrato, l'acqua può essere riciclata.E la camera interna ha un dispositivo di raccolta dell'acqua, l'acqua di prova viene raccolta automaticamente nel serbatoio di accumulo dell'acqua attraverso il telaio.L'ingresso dell'acqua può essere controllato automaticamente attraverso la valvola a galleggiante nel serbatoio dell'acqua, il sistema può emettere allarmi di rilevamento dell'allarme di livello dell'acqua alto e basso, che possono prevenire efficacemente il danneggiamento della pompa a causa della mancanza di acqua secca.Inoltre, è presente un dispositivo di pulizia del filtro nella posizione di ingresso dell'acqua.
Protezione di sicurezza Protezione della sequenza di fase, protezione dalle perdite, protezione dalla mancanza d'acqua, protezione anomala.



Principio di prova per la camera di prova per la protezione dell'acqua:



Assicurarsi che lo spruzzo d'acqua e la velocità del getto d'acqua raggiungano il valore standard richiesto controllando il flusso di alimentazione dell'acqua, fare in modo che l'involucro del campione venga spruzzato in tutte le direzioni o spruzzato da tutte le direzioni praticabili.



Struttura per la camera di prova per la protezione dell'acqua:

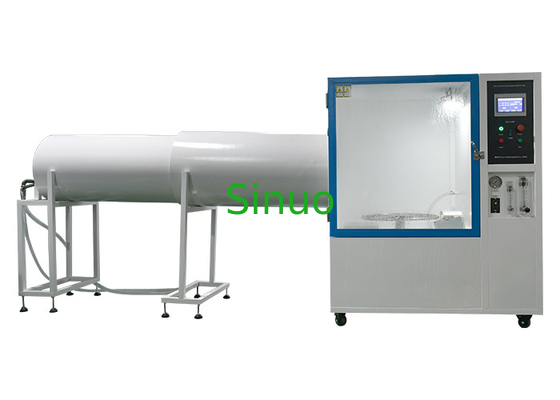

L'apparecchiatura di prova è costituita da un telaio, un meccanismo di spruzzatura dell'acqua a tubo oscillante, un meccanismo di getto d'acqua, un tunnel, un armadio di controllo elettrico e una piattaforma girevole.Il meccanismo oscillante è installato al centro della camera interna, due estremità sono fissate sulle pareti laterali della camera interna.Il meccanismo di getto d'acqua si trova sul lato sinistro ed è collegato alla camera interna attraverso il lungo tunnel, che garantisce la distanza tra l'ugello e il campione.Il campione viene posizionato sulla piattaforma girevole, la piattaforma girevole viene fatta ruotare dal motore a una velocità di rotazione di 1r/min, per fare in modo che l'involucro del campione venga spruzzato in tutte le direzioni o spruzzato da tutte le direzioni praticabili;e l'altezza della piattaforma girevole può essere regolata manualmente, per corrispondere alla distanza del test dall'ago al campione.L'intero sistema è dotato di un dispositivo di pulizia della filtrazione dell'acqua per evitare il blocco dei fori stenopeici.E il sistema di test adotta la struttura del tipo a camera.



IEC 60598-1 IPX/3/4/5/6 Spruzzatura e camera di prova per la protezione dall'ingresso di getti d'acqua 0



IEC 60598-1 IPX/3/4/5/6 Spruzzatura e camera di prova per la protezione dall'ingresso di getti d'acqua 1
