| MOQ: | 1 |
| prezzo: | Negotiable |
| Imballaggio standard: | Cartone |
| Periodo di consegna: | 30 giorni |
| Metodo di pagamento: | T/T, L/C, Western Union, MoneyGram |
| Capacità di approvvigionamento: | 10 insiemi al mese |

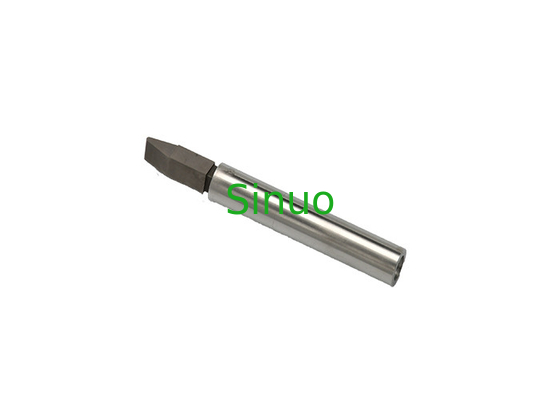

IEC 60335-2 Strumento antigraffio di alta qualità SN2210-27 per elettrodomestici
Informazioni sul prodotto:
Standard:IEC60335-2-24 Figura 102.
Applicazione: la punta dello strumento antigraffio è per elettrodomestici la cui superficie dell'elemento accessibile di tutto il sistema di raffreddamento protetto, inclusa la superficie dell'elemento c accessibile che ha uno stretto contatto con un sistema di raffreddamento protetto per eseguire il test antigraffio.
Campione di prova: frigorifero e altre apparecchiature di refrigerazione.
Caratteristica: Si prega di utilizzare in base allo standard correlato.
Parametri:
|
Modello |
SN2210-27 |
|
Raggio punta sonda (mm) |
R1 |
|
Diametro sonda (mm) |
6 |
|
Lunghezza della punta (mm) |
8.6 |
|
Lunghezza della sonda (mm) |
20 |
Fasi operative:
Fare riferimento alla clausola 22.107.2 della norma IEC 60335-2-24:
Tutte le superfici accessibili dei componenti del sistema di raffreddamento protetto, comprese le superfici accessibili a stretto contatto con i sistemi di raffreddamento protetti, vengono graffiate utilizzando lo strumento la cui punta è mostrata nella Figura 102.
Lo strumento viene applicato utilizzando i seguenti parametri:
- forza perpendicolare alla superficie da testare….………………………….…………35N± 3 N
- forza parallela alla superficie da testare…………................................. ..................non superiore a 250 N.
Lo strumento viene trascinato sulla superficie da testare a una velocità di circa 1 mm/s.
La superficie da testare viene graffiata in tre diverse posizioni in una direzione perpendicolare all'asse del canale e in tre diverse posizioni sul canale in una direzione ad esso parallela.In quest'ultimo caso la lunghezza del graffio sarà di circa 50 mm
I graffi non devono incrociarsi.
La parte appropriata dell'apparecchio deve resistere alla prova di 22.7, la pressione di prova essendo ridotta del 50%.
Avviso:
Si prega di evitare che questo apparecchio cada a terra per evitare danni.
Si prega di conservarlo in un ambiente asciutto.
|
|
