IEC 61591 2014 Sistema di prova del volume dell'aria per le prestazioni dell'aria del cofano per la prova dell'efficienza di pressione

- No, no, no, no.

Articolo

Contenuto

La precisione di misurazione di tensione, corrente e potenza è di 0,2 livello e lo strumento di visualizzazione digitale

Intervallo: tensione AC 0-300V

Corrente AC 0-10A

Potenza 0-1000W

1) Pressione statica massima (valore della pressione statica a volume zero d'aria): Ps2n (max) Pa

2) Volume massimo dell'aria (valore del volume dell'aria a pressione statica zero): Qv (max) m3 /min

3) Pressione statica al volume d'aria specificato (7m3/min): Ps2ns Pa

4) Potenza di ingresso del motore principale al volume d'aria specificato (7m3/min): P W

5) Efficienza di pressione totale al volume d'aria specificato (7 m3/min): η %

6) Volume e pressione dell'aria corrispondenti al punto di volume di aria di lavoro (secondo GB/T17713-20XX)

7) Efficienza massima a piena pressione (secondo GB/T17713-20XX)

8) Efficienza dinamica dei fluidi (FDEhood): η % (compreso il volume ottimale di aria corrispondente, la pressione statica e la potenza)

9) Efficienza energetica (EEIhood): η % (compresa la corrispondente indicazione di potenza del sistema di illuminazione)

10) Pressione e volume dell'aria corrispondenti alle curve caratteristiche di 5Pa, 10Pa e 15Pa

Modalità completamente automatiche e manuali

1) Esistono due metodi di prova per la prova completamente automatica, come segue: 1 La prova completamente automatica può essere eseguita sulla base del punto di volume massimo dell'aria, cioèquando la pressione statica ritorna a zero, il volume massimo dell'aria può essere rilevato.e corrispondenti prove di volume e pressione dell'aria sono eseguite per disegnare la curva di volume e pressione dell'aria (curva P-Q).2 Prova completamente automatica basata sul punto di volume massimo dell'aria e sul valore di pressione statica specificato, ossia quando la pressione statica ritorna a zero, viene prima rilevato il volume massimo dell'aria,e quindi vengono eseguiti i seguenti punti di prova:La prova può essere effettuata sulla base di un valore di pressione statica o di volume d'aria pre-specificato (per questo valore di pressione statica o di volume d'aria possono essere specificati fino a 5 punti).3 Quando il prototipo sottoposto a prova non è alimentato, specificare il volume massimo di aria (vale a dire il volume nominale dell'aria del prototipo) per misurare la pressione statica.Vale a dire misurare la differenza di pressione statica sotto il volume nominale dell'aria (differenza di pressione statica tra l'uscita d'aria e l'entrata d'aria del prototipo sottoposto a prova)Questo progetto è il test di resistenza (test di resistenza al flusso).

2) Nella parte di prova manuale, ci sono quattro metodi di prova, come segue: 1 Quando si alimenta il campione sottoposto a prova, specificare il volume d'aria per misurare la pressione statica, cioètestare il valore della pressione statica sotto un determinato volume d'aria.2 Quando si alimenta il campione sottoposto a prova, si precisa il volume dell'aria di misurazione della pressione statica, cioè si prova il valore del volume dell'aria sotto una certa pressione statica.3 Quando si alimenta il campione sottoposto a prova, specificare la frequenza del ventilatore ausiliario e testare il valore del volume d'aria e il valore della pressione statica.il volume nominale dell'aria del campione sottoposto a prova) per misurare la pressione staticaSi tratta di misurare la differenza di pressione statica sotto il volume nominale dell'aria (differenza di pressione statica tra l'uscita d'aria e l'ingresso d'aria del prototipo testato).Questo progetto è il test di resistenza (test di resistenza al flusso)Le quattro prove manuali di cui sopra sono utilizzate principalmente per le prove di R & S sulle prestazioni motorie.

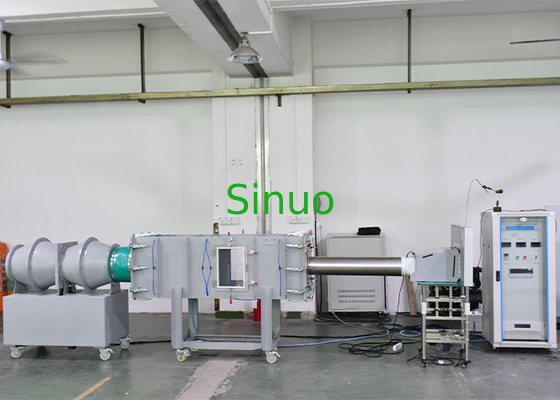

Il dispositivo è composto da ontologia e sistema di calcolo

1Dispositivo ontologico

1) Camera d'aria Le dimensioni della sezione trasversale della camera d'aria non devono superare: lunghezza 1700 mm × larghezza 500 mm × altezza 500 mm. Peso non deve superare: 300 kg.

2) Ventilatore ausiliario di portata diagonale con portata massima di 25 m3/min 1000 Pa e controllato da un convertitore di frequenza, peso non superiore a 90 kg

3) Ammorbiditore dell'ammortizzatore regolato elettricamente L'ammortizzatore dell'ammortizzatore è controllato e regolato da un motore a velocità variabile.controllo delle alte e basse velocità in direzione avanti e indietro (DA).

4) ugelli: utilizzare 4 specifiche di ugelli, 8 in totale (1 ciascuno per φ15, 25, 30, 50, 4 per φ60).

L'ugello viene aperto tirando manualmente fuori il tappo dell'ugello; la camera dell'ugello deve essere dotata di una porta trasparente che possa essere aperta e chiusa,e fornire spazio sufficiente per il funzionamento manualeNota speciale: l'apertura del coperchio dell'ugello deve essere effettuata manualmente, secondo i requisiti di fabbricazione della galleria del vento di cui alla figura A.3 e A.4 di GB/T1236-2017 o GB/T14806-2017.Solo dispositivi di stabilizzazione del flusso specificati possono esistere all'interno della galleria del vento, e altri componenti correlati che influenzeranno il coefficiente di portata non possono essere installati (ad esempio,installazione di una testina o di un coperchio del motore davanti o dietro ogni ugello al fine di chiudere automaticamente il coperchio dell'ugelloQuesto causerà un cambiamento del coefficiente di flusso non lineare che non può essere corretto)

2. Sistema di calcolo

1) Armadio di controllo elettrico Dimensioni dell'armadio di controllo elettrico: lunghezza 600 mm × larghezza 600 mm × altezza 1500 mm.il trasmettitore di pressione differenziale e altri strumenti sono disposti e installati nell'armadio.

2) Modello di scheda di acquisizione dati, ecc.

3) Software

1 Il programma software utilizzato viene fornito caricandolo nella CPU.

Il sistema operativo è Windows 7.

Calcolatori ed apparecchiature periferiche: host, schermo, stampante

2 Requisiti funzionali del software

☆ Eseguire il programma attraverso il dialogo uomo-macchina.

☆Utilizzare la tastiera per inserire le specifiche e le condizioni di prova del ventilatore sottoposto a prova.

☆ Quando si misurano automaticamente la pressione e il volume dell'aria, utilizzare la tastiera per inserire il numero di punti di misura selezionati.Il numero di punti di misura del volume dell'aria è equamente diviso in base al volume massimo dell'ariaIl numero di punti di misura non deve essere inferiore a 25.Selezionare l'ugello da inserire secondo le istruzioni sullo schermo (operazione manuale)Il funzionamento del ventilatore ausiliario e dell'ammortizzatore e la misurazione della pressione statica a ciascun volume d'aria sono eseguiti automaticamente.

☆ Una volta terminata la prova, i valori misurati e i dati di base possono essere salvati su qualsiasi disco.

☆ Una volta terminata la prova, i dati misurati e la curva delle caratteristiche vengono stampati dalla stampante.

☆ Ha la funzione di regolare automaticamente il rapporto di coordinate dello schermo della curva di prestazione.☆ L'unità di volume dell'aria durante la misurazione può essere m3/min, m3/h, CFM.

☆ Sullo stesso grafico è possibile disegnare la curva composita di ciascun oggetto di prova, identificata da sei simboli: ○, □, ×, △, ◇ e ◎.il modello del ventilatore è indicato sul diagramma insieme al simbolo di identificazione.

☆ Oltre al test automatico di P-Q, viene fornito anche un software per misurare la pressione statica in qualsiasi punto di volume dell'aria.

3 Valori misurati, valori di input della tastiera, valori calcolati

☆ Valore calcolato del flusso di volume

☆ Valore di misurazione della pressione statica

☆ Valore di misura della velocità

☆ Valore di misura corrente

☆ Valore calcolato dell'efficienza L'abscissa del grafico è il flusso di volume e l'asse può rappresentare i seguenti 5 parametri: pressione statica, velocità, corrente, elettricità, efficienza

4 Misurazione della pressione differenziale e della pressione statica: poiché il flusso turbolento, la pressione differenziale e la pressione statica cambiano nel tempo, il seguente trattamento viene eseguito dal computer.Dopo aver impostato le posizioni del ventilatore ausiliario e dell'ammortizzatore, attendere alcuni secondi per la stabilizzazione e quindi leggere 10 volte i dati per calcolare la pressione differenziale dell'ugello, la pressione statica e il valore medio di ciascun convertitore.Ai punti di misurazione successivi, il ventilatore ausiliario e l'ammortizzatore sono regolati automaticamente.

5 Quando si seleziona il menu "Aggornamento del pannello operativo", è possibile testare il funzionamento del pannello operativo.questo menu può essere utilizzato per eseguire test di azione individuali sul ventilatore ausiliario, ammortizzatore, ecc.

6 Manuale: utilizzare la tastiera per inserire il volume d'aria e il metodo di prova della pressione statica del punto di misurazione.I dati misurati in modalità manuale vengono elaborati in ordine di volume dell'aria (da piccolo a grande) e viene tracciata una curva P-Q.
