apparecchiatura di collaudo degli apparecchi elettrici di 3M Temperature Test Corner
| Applied Standard: | IEC 60335-1 | Test Content: | Aumento di temperatura |
| Dimensions: | 300cm*300cm*300cm | Material: | Matt Black Painted Plywood |
| Thickness: | 20mm | Thermocouple: | OMEGA, tipo K |
| Total Measuring Points: | 64 punti | Each Side Measuring Points: | 16 punti |
| High Light: | attrezzatura di 3M Electrical Appliance Testing,apparecchiatura di collaudo degli apparecchi elettrici di 20mm |
||

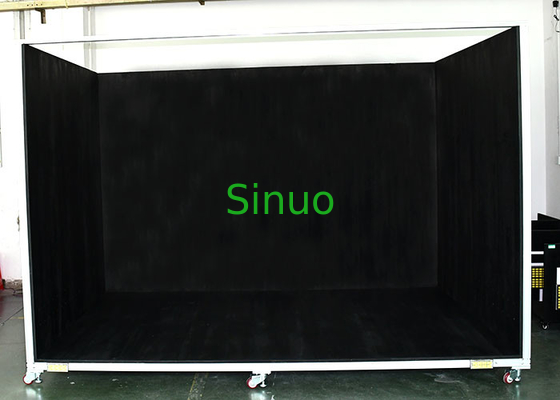

Angolo della prova di IEC60335-1 3M Large Temperature Measuring
Panoramica dell'attrezzatura:
Questo angolo della prova soddisfa le richieste famiglia di 60335-1:2016 di IEC «e simile appliances-Safety-Part1 elettrico: Clausola 11. di requisiti generali».
Gli angoli della prova pricipalmente sono usati per fornire le condizioni ambientali che soddisfanno le richieste standard delle prove di aumento di temperatura dei prodotti elettrici ed elettrici vari.
Gli angoli della prova con differenti specifiche di distribuzione, numeri dei punti buoni della temperatura e dimensioni esterne possono essere personalizzati secondo i campioni provati reali.
Parametri tecnici:
| Struttura dell'attrezzatura | struttura del Quattro-pannello, 1 base di appoggio, 3 piatti laterali |
| Dimensioni |
WDH=3000X2000X2000mm Altre dimensioni possono essere personalizzate |
| Termocoppia | Termocoppia originale americana di OMEGA, diametro <0> |
| Disposizione della termocoppia | Tutto il cavo al blocchetto terminali o collegamenti secondo i requisiti del cliente |
| Rame di misura di temperatura | il diametro di 15mm, strato d'ottone spesso di 1mm dipinto nel nero, la superficie anteriore dello strato di rame rotondo è a livello della superficie del compensato |
| Punti di misura di temperatura | 16 punti per ogni superficie, 64 punti buoni totali di temperatura |
| Disposizione del punto di misura di temperatura | la distribuzione quadrata di 100×100mm, può essere personalizzata 76×76mm o 50×50mm |
| Compensato | spessore di 20mm, pittura nera opaca sulla parte anteriore e film grigio sulla parte posteriore |
| Materiale della pagina | È riparato dalla struttura di alluminio industriale, lo spessore di alluminio è 1.5mm, rinforzo portante inferiore, profilo inferiore del cuscino o traversina |
| Caratteristiche dell'attrezzatura | L'angolo di misurazione della prova della temperatura può essere mosso, il fondo è fornito di 2 o di ruote d'angolo resistenti all'uso del freno a fondo piatto a 3 pollici, l'altezza totale è circa 100mm ed il carico è ≥1000kg |
| Facoltativo | Strumento di registrazione di misurazione e di temperatura |
Principio della prova:
Le termocoppie utilizzate per la determinazione dell'aumento di temperatura della superficie delle pareti, del soffitto e del pavimento dell'angolo della prova sono t allegata la parte posteriore di piccoli dischi anneriti di rame o di ottone, 15mm di diametro e 1mm spessi. La parte anteriore del disco è a livello della superficie del bordo. Le termocoppie sono collegate allo strumento di misura della temperatura per controllare la temperatura ad ogni punto in tempo reale.
Servizio su misura:
Sinuo può personalizzare le dimensioni differenti con distribuzione di misurazione della temperatura differente secondo i requisiti specifici del cliente. Ed i nostri angoli della prova sono dipinti bene, i themocouples e misurare rama bene sono allineati, tutti i themocouples sono al piombo al blocchetto terminali, che è covenient affinchè il cliente si colleghi agli strumenti di registrazione di misurazione e della temperatura.
