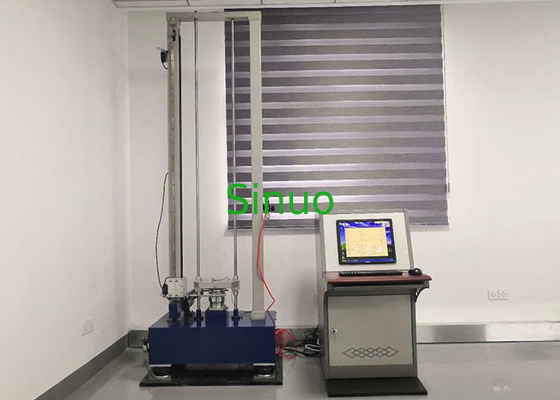

Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione

Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione

MOQ: 1
prezzo: Customized
Imballaggio standard: Compensato
Periodo di consegna: 1 MESE
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5 insiemi al mese
Informazione dettagliata
Luogo di origine
La Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SN558
Frequenza di campionamento:
200k massimo
Gamma di tensione:
-10Vp~+10Vp
Modo di coppia:
Modo elettrico
Risoluzione dell'ADC:
16 morsi
Larghezza di impulso:
0.5-1,000ms
Accelerazione:
5000g
Gamma dinamica:
80dB
Distorsione armonica totale:
<-95db>
Evidenziare:

Sistema della prova di urto di accelerazione della batteria

,

Sistema della prova di urto di accelerazione della batteria IEC62133-1

Descrizione del prodotto



Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione



Informazioni di prodotto:



Si conforma a IEC62133-1: clausola 2017 7.3.4, IEC62133-2: clausola 2017 7.3.8.2, clausola 6.13.2 di IEC 60225-1, clausola 10.6.2.2 di IEC 60225-27 e clausola 10.6.2.3, IEC6IEC60086-4 clausola 6.4.4, BB dell'annesso di IEC 60068-2-29, di IEC 60335-2-25, YD/T 2344,1 ed ecc.



Parametri tecnici:



Function& caratterizza Questo sistema idraulico della prova di urto di scossa ha lo speciale ha progettato il sistema di misurazione e di controllo
Adotti USB2.0interfaceconnect con il PC, i dati del segnale di controllo di trasferimento e di misurazione.
Con potere tagli la funzione della protezione, funzione di limitazione di altezza di elevazione del banco e funzione dell'allarme di pre-scossa, la sicurezza affidabile.
Base su dinamica di alta qualità di DSP che misura, analizzante e sistema di controllo, sistema di controllo di impatto di scossa anche professionale per l'impulso di scossa ed analizzante. Consista del sistema di controllo, del sistema di misurazione e del software basato su Windows, l'hardware adotta il modulo e la progettazione a basso rumore, ha realizzato il circuito delle funzioni di misurazione e di controllo interamente nel gabinetto dell'interfaccia e con la combinazione indipendente della struttura (gabinetto di controllo e gabinetto di misurazione separati). Usi la comunicazione USB2.0, indipendente dal PC. Fatto domanda per scossa normale e bloccaggio pesante, misurazione ed analizzare di evento di scossa dell'ambiente di scossa. Aderito all'iso standard, a MIL-STD, all'IEC, a OEO, a ASTM ecc.
Parametri tecnici Canale di ingresso
Canale di ingresso Canale di ingresso elettrico di With1input
Frequenza di campionamento 200k massimo
Gamma di tensione -10Vp~+10Vp
Modo di coppia Modo elettrico
Risoluzione dell'ADC 16 morsi
Larghezza di impulso 0.5-1,000ms
Accelerazione 5000g
Gamma dinamica 80dB
Distorsione armonica totale <-95db>
Rapporto di segnale/disturbo >95dB
Accuratezza di frequenza 0,01%
Conformità standard Iso, MIL-STD-810, o norme su misura
Innesco esterno Con
Parametri meccanici
Dimensione 242mm×220mm×96mm
Peso 2.5kg
Immagine per riferimento Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione 0
Filtro da Digital adattabile Tipo di filtrazione Il filtro passa-basso e passa-alto può usare simultaneamente
Caratteristiche di filtrazione Capace di mettere il canale differente del filtrante per ciascuno.
Parametro di filtrazione passa-basso Nessuna filtrazione, frequenza d'interdizione, rapporto del filtro
Parametro di filtrazione passa-alto Non filtri la frequenza d'interdizione
Wave ideale Tipo di Wave Metà dell'onda sinusoidale, onda trapezoidale, impulso di punta finale di scossa del dente di sega
Conformità standard Iso, MIL-STD-810, o norme su misura
Calibratura automatica Aggiunga automaticamente l'onda di bloccaggio all'onda ideale
Verifica Differenza automatica di confronto dell'onda catturata e dell'onda di regolazione
Esposizione Visualizzi la consistenza dell'onda catturata ed onda di regolazione
Innesco Fonte di innesco Simuli il canale di ingresso, l'innesco esterno, non innesco
Innesco Doppio bordo
Livello di innesco accelerazione ideale relativa dell'onda 1~99%Of
Eseguire modo Funzionamento manuale, funzionamento automatico.
Attenuatore di rumore automatico Funzione facoltativa, mettente il bordo attenuatore di rumore di innesco di percentuale: doppio bordo
Risparmio di dati Dispositivo di memoria La registrazione dei dati, il deposito del segnale, contenuto può essere personalizzata conciliando i requisiti
Rivisualizzazione Onda di urto manuale di replay
Emissione dei dati Uscita diretta al rapporto di Excel
Relazione sull'esperimento di PAROLA Conciliando gli utenti che mettono automaticamente per creare il rapporto di parola, il contenuto di rapporto e l'utente di formato possono personalizzare
Eseguire le annotazioni Annotazione automatica del software il processo corrente
Interfaccia di software (metà del diagramma dell'onda sinusoidale) Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione 1

Picco finale

Onda del dente di sega

(Facoltativo)

Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione 2
Trapzoidal Wave facoltativo Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione 3
Metà del generatore dell'onda sinusoidale Metà del generatore dell'onda sinusoidale pricipalmente fatto di gomma industriale (considerando la forza e la polimerizzazione di gomma). Il generatore di Wave adotta cilindrico, normalmente con spessore differente, come manifestazioni dell'immagine. Gli spessori differenti si sono combinati, con multi forza, realizzano la larghezza di impulso differente di scossa.
Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione 4


Parametri tecnici principali di misurazione del sistema di controllo:



Contattore a corrente forte

(1) l'interurbana si collega e la tensione di CC di sconnessione a 220V.

(2) Rated che lavora 1000A corrente, installato con il sistema di estinzione mediastinico dell'arco dello schermo di protezione dell'argilla del piatto del colpo magnetico del collegamento in serie.

(3) struttura piana della disposizione, sistema elettromagnetico e sistema di estinzione dell'arco del contattore della macchina riparato indipendente sulla struttura di sotto. Adotti il tipo angolare sistema elettromagnetico della valvola di rotazione e la doppia bobina che attira la bobina, aggiunge il meccanismo di pressatura di arris sulla rotazione angolare. Contattore principale fatto con rame rosso. Con resistenza di contatto bassa, alta velocità di reazione

(4) agire affidabile del contattore, sicurezza, tempo di impiego lungo e riparazione e manutenzione facili.

Regolatore a distanza

(1) controllo senza fili interurbano;

(2) lavoro affidabile e stabile, con la funzione auto-bloccaggio e di collegamento, forte abilità anti-interferenza, tempo di impiego lungo.

Voltometro

(1) tensione di misurazione: 0-100V, assicurano l'accuratezza difficile;

accuratezza dell'esposizione (di 2): Rdg ±1digit di F.S ±0.2%;

metodo dell'azionamento (di 3): metodo di integrale doppio

Amperometro

(1) misurazione corrente: CC 0-1000A e 0-500A;

accuratezza dell'esposizione (di 2): F.S±0.2% rdg±1digit;

metodo dell'azionamento (di 3): metodo di integrale doppio

Configurazione standard Il tester di cortocircuito della batteria consiste del contattore a corrente forte, del regolatore a distanza, del voltometro, dell'amperometro ecc.

Controllo del touch screen

(in inglese)

    Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione 5



Parametri tecnici principali del sistema della prova di urto di scossa:



Capacità di carico di massimo 10kg (può essere personalizzato)
Dimensione del banco 200mm×200mm (può essere personalizzato, il costo è differente)
Impulso Wave Metà dell'onda sinusoidale
Colpisca l'accelerazione di punta Metà dell'onda sinusoidale: 150~20000m/s2
Tempo di durata di impulso Metà dell'onda sinusoidale: 0.6~20ms
Frequenza degli impulsi di massimo 80 volte/min
Max. Shock Height 1500mm
Dimensione esterna 1000mm×500mm×2700mm
Consumo di energia 2.5KVA
Banco Massachussets 1500kg
Potere Fase 3, 60Hz di CA 380V±10%
consiglio Anti-secondario di scossa Dispositivo di frenatura idraulico di attrito
Condizione di lavoro Potere: Fase 3, 60Hz di CA 380V±10%
Impiegati dell'ambiente.: 5℃-40℃
Umidità relativa: ≤90% (25℃)
Ambiente circondante: Ventilazione media, a secco, buona di nessuna corrosione, a partire da influenza elettromagnetica e dalla forte fonte di vibrazione.


Applicazione:



Questo sistema completamente automatico del collaudo a scosse è progettato per la misurazione ed assicura la prestazione di scossa dei prodotti e dei pacchetti. Può effettuare il collaudo a scosse normale con la semionda sinusoidale, l'onda quadra, l'onda ecc. del dente di sega, simula i prodotti nelle circostanze di scossa dell'ambiente reale, così migliora i prodotti e la struttura dei pacchetti.



Caratteristica:



1. Questo sistema automatico del collaudo a scosse con il sistema operativo Windows, facile per

l'operazione, operatore deve soltanto scrivere nei dati di prove, sistema configurate automatico

parametri e macchina di controllo, collaudo a scosse di rivestimento esattamente.

2. Con il dispositivo del freno di anti-ri-scossa, caduta della tavola di scossa liberamente, quando rimbalzo del cuscinetto dell'onda di urto,

l'impatto del pistone del freno idraulico colpisce così la tavola che frena, evita la scossa secondaria e raggiungere i dati accurati di scossa.

3. Con l'efficace vibrazione che attenua dispositivo; per il grande tester di scossa, quando faccia il collaudo a scosse ha grande forza istantanea di impatto, questo dispositivo in gran parte ha ridotto l'impatto di scossa al pavimento, piccolo che 350×350mm un non non hanno bisogno del fondamento speciale, facile per installazione.

4. Regolazione dell'altezza di scossa, tavola di Digital di scossa che solleva automaticamente, con l'alta accuratezza di controllo e buon ripetutamente.

5. Configurato con il sistema di misurazione di scossa, i dati di energia di scossa e l'onda con tempo reale

esposizione.

6. Con l'alto generatore di accelerazione, per i piccoli esemplari difficili che hanno bisogno di su

collaudo a scosse di accelerazione, capace di riparare l'alto generatore di accelerazione sulla tavola di scossa, può verificarsi

più alta accelerazione del tester di scossa di serie secondo il principio di trasferimento di energia di impatto. Per l'esemplare più piccolo di 200×200mm i requisiti di prove sono: accelerazione di punta 5000-50000m/s2, tempo 0.2~1ms di durata di accelerazione.



Sistema della prova di urto di accelerazione della batteria di IEC 62133-1 con l'attenuazione di vibrazione 6
