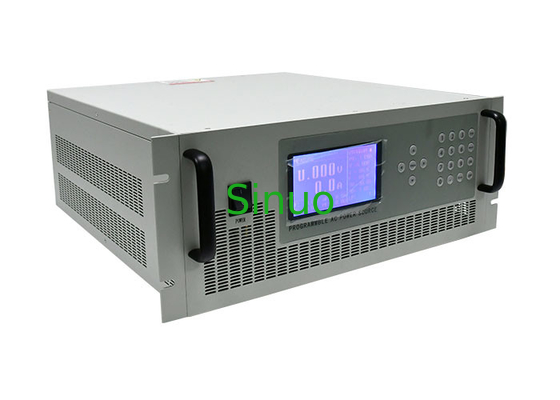

Modulazione di larghezza di impulso ad alta frequenza di larghezza di CA Constant Current Source di impulso di SPWM
| Power Capacity: | 500V | Output Voltage: | AC 5V |
| Output Current: | 0-100A | Input Voltage: | 127 V±10 % |
| Output Frequency: | 47 Hz ~ 63 Hz | Input Frequency: | 47 Hz ~ 63 Hz |
| Voltage Resolution: | 0.1 V | Frequency Regulation: | 0.01 % |
| High Light: | Sorgente di corrente costante CA a impulsi ad alta frequenza,sorgente di corrente costante CA a impulsi di larghezza |
||
SPWM Impulsi ad alta frequenza AC Modulazione di larghezza di impulso di larghezza della sorgente di corrente costante
Informazioni sul prodotto per la sorgente di corrente costante CA:
La sorgente di corrente costante CA adotta la modulazione della larghezza dell'impulso ad ampiezza di impulso ad alta frequenza SPWM, IGBT realizza l'uscita, può modulare la corrente e la frequenza di uscita, ha una velocità di risposta rapida, un'elevata precisione della corrente costante e un funzionamento stabile a lungo termine.E può superare i cambiamenti di corrente causati dalle fluttuazioni della tensione di rete, dai cambiamenti della resistenza del circuito e dai cambiamenti della resistenza interna del prodotto, senza essere influenzato da fattori umani;dimensioni ridotte, alta efficienza, affidabilità e costi di manutenzione presentano evidenti vantaggi rispetto ai tradizionali regolatori di tensione;utilizzato principalmente per il test e l'applicazione degli effetti termici correnti di prodotti specifici, come interruttori automatici, fusibili, relè termici, avviatori magnetici e altri interruttori di protezione e vari tipi di trasformatori in cui sono stati applicati test sugli effetti termici come corrente nominale, corrente di funzionamento, corrente di cortocircuito, ecc.
CaratteristicaPer la sorgente di corrente costante CA:
1. Intervallo di regolazione corrente costante e corrente costante: 0-max.regolazione continua del valore.
2. Pressione costante, campo di regolazione della pressione costante: 0- max.regolazione continua del valore.
3. Conversione di frequenza, intervallo di regolazione della frequenza: 47Hz-63Hz regolabile, ingranaggi fissi 50Hz, 60Hz, 100Hz, 120Hz.
4. Quando si utilizza corrente costante e tensione costante, può essere convertita automaticamente in modo incrociato per mantenere le caratteristiche di controllo e protezione.
5. Fornire la misurazione della tensione quadratica media, della corrente quadratica media, della potenza attiva, della frequenza, ecc.
6. Modalità di protezione: sovratensione, sovracorrente, sovraccarico, cortocircuito, limite di corrente, ecc.
7. L'ingresso e l'uscita sono isolati.
Parametri tecniciPer la sorgente di corrente costante CA:
| Modalità | CCS1000 | |||||||||
| Energia | 500VA | |||||||||
| Lavorando | SPWM (modulazione di larghezza dell'impulso sinusoidale) | |||||||||
| INGRESSO | Fase | 1φ2W+PE monofase bifilare + terra | ||||||||
| Voltaggio | 127 V±10% | |||||||||
| Frequenza | 47 Hz – 63 Hz | |||||||||
| PRODUZIONE | Fase | 1φ2W+PE monofase bifilare + terra | ||||||||
| Frequenza | 47 ~63 Hz regolabile (scatto fisso 50Hz, 60Hz, 100HZ, 120HZ) | |||||||||
| Voltaggio | CA 5V | |||||||||
| Attuale | 0-100 A | |||||||||
| Display a LED | Tensione Vrms, corrente Arms, frequenza, Potenza Wattaggio | |||||||||
| Regolazione lineare | 0 .1% | |||||||||
| Regolazione del carico | 1% | |||||||||
| THD armonico | 2% (carico resistivo puro) | |||||||||
| Regolazione della frequenza | 0 .01 % | |||||||||
| Risoluzione della tensione | 0 .1 v | |||||||||
| Risoluzione di frequenza | 0 .01 Hz | |||||||||
| Risoluzione attuale |
Uscita Io＜ 10 A: risoluzione:0 .001 A; Uscita 100＞ Io≥ 10 A: risoluzione 0 .01 A； |
|||||||||
| Accuratezza di misurazione | Voltaggio | 0 .5 % FS+ 5 dgt | ||||||||
| Attuale | 0 .5 % FS+ 5 dgt | |||||||||
| Potenza | 0 .5 % FS+ 5 dgt | |||||||||
| Frequenza | 0 .01 % FS+ 5 cifre | |||||||||
| Precisione di impostazione | Voltaggio | 1 % SV | ||||||||
| Attuale | 0 .1 % SV | |||||||||
| Set I-LIM | Corrente O-Max | |||||||||
| Protezione | Sovracorrente, sovratemperatura, sovraccarico, cortocircuito | |||||||||
| Raffreddamento | Raffreddamento forzato con ventola | |||||||||
| Peso (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| Dimensioni L×A×P (mm) | 430×133×370 | |||||||||
| Ambiente di lavoro | 0 – 40 ℃, 20-90% RH | |||||||||
