ISO23953 Apposito per la prova di apertura/chiusura della porta del congelatore a cassetto orizzontale in vetro

MOQ: 1
prezzo: Customized
Imballaggio standard: Cassa in compensato
Periodo di consegna: 30 giorni
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5 SETTI PER MESE
Dettagli Informazioni
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SN1201-S1
Norma applicata:
ISO 23953-2
Tipo di campione:
Congelatore orizzontale
Stazione di prova:
1 stazione
Braccio robot:
2 serie
Modalità di guida:
Servomotore
elementi della prova:
Capo scorrevole del congelatore
Strato di apertura del coperchio:
0-500 mm±0,1 mm
Tempo di pausa del coperchio:
0-9999s
Evidenziare:

Dispositivo di prova di chiusura del congelatore toracico orizzontale

,

Dispositivo di prova di chiusura della parte superiore di vetro

Descrizione del prodotto



ISO 23953 Dispositivo di prova di apertura/chiusura della porta del congelatore a cassetto orizzontale in vetro

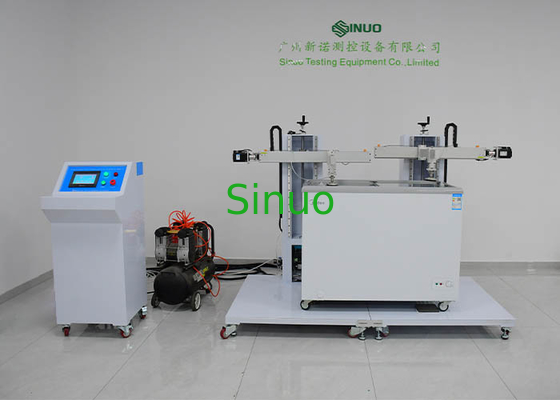

Visualizzazione del sistema:



La macchina per la prova dell'apertura e della chiusura del coperchio scorrevole orizzontale del congelatore è progettata e fabbricata in conformità alla norma ISO 23953-2:2015 (E) capitolo 5.3.3.2 e alle esigenze personalizzate del cliente; viene utilizzato per verificare la resistenza all'apertura e alla chiusura del coperchio scorrevole di un frigorifero orizzontale,e viene utilizzato anche per testare l'azione di scorrimento del coperchio durante il test delle prestazioni di efficienza energetica del frigoriferoSi tratta di un'attrezzatura di collaudo completamente automatica, adatta ai dipartimenti di collaudo quali le agenzie di certificazione e i laboratori di fabbrica.

L'apparecchiatura adotta una tecnologia di controllo intelligente PLC, dotata di 2 serie di attuatori di azione regolabili e di una struttura meccanica di fissaggio.Clampare la maniglia sulla superficie del coperchio di scorrere di congelamento (equipaggiato anche con 2 serie di ventine a vuoto per soddisfare le esigenze di campioni diversi)Allo stesso tempo, viene fornito di serie con un touch screen LCD a colori, che può preimpostare il colpo di apertura, la velocità di apertura e chiusura, il tempo di pausa di apertura e il tempo di intervallo.Simula l' apertura e la chiusura manuali del coperchio del congelatore., realizzando il controllo intelligente e rendendo una macchina multiuso.





Parametri tecnici:



- No, no, no, no. Progetto Contenuto
1 Potenza di ingresso AC220V 50HZ, 5 kW
2 Controllo elettrico Controllo intelligente Mitsubishi PLC
3 Interfaccia operativa Weinview Interfaccia uomo-macchina a colori da 7 pollici
4 Modalità di guida Servomotore + piattaforma scorrevole di precisione
5 Intervallo di campioni

Gli stessi tipi di campioni indicati nella figura 2

WDH= ((60~214cm) × ((45~70cm) × ((70~90cm)
6 Oggetti di prova Prova di resistenza del coperchio del congelatore
7 Stazione di prova 1 stazione, può testare un congelatore orizzontale con coperchio a scivolo sinistro e destro
7 Colonna La posizione del coperchio scorrevole può essere abbinata regolare la posizione in altezza del manipolatore e la posizione della tazza di aspirazione sulla colonna
8 Braccio robotico 2 serie di manipolatori per aprire e chiudere i coperchi alternativamente, posizioni regolabili delle pinze (ovvero regolabili in direzione lunghezza e altezza), adatte per coperchi di scarico del congelatore di diverse larghezze
9 Struttura di assorbimento

1. apparecchi di fissaggio meccanici, tipo a scatto, 2 serie

2. ventose a vuoto, 2 serie
10 Strato di apertura del coperchio 0-500mm±0,1mm può essere impostato sullo schermo touch, regolabile su entrambi i lati
11 Prima apertura del coperchio Tre minuti.
12 Tempo di pausa di apertura del coperchio 0-9999S, può essere impostato sul touch screen
13 Tempo di pausa di chiusura del coperchio I 0-99h59m59s, può essere impostato sul touch screen
14 Tempo di pausa di chiusura del coperchio II 0-99h59m59s, può essere impostato sul touch screen
15 velocità di apertura/chiusura del coperchio 10-600mm/s, può essere impostato sullo schermo touch
16 Meccanismo di posizionamento ausiliario del congelatore 2 set, che possono essere fissati sui due lati del congelatore
17 Cornice dell'apparecchiatura

La prova viene installata sulla piastra inferiore dell'apparecchiatura.le tre piastre inferiori possono essere facilmente combinate e divise per adattarsi a esemplari di diverse larghezze. indicato come segue:

ISO23953 Apposito per la prova di apertura/chiusura della porta del congelatore a cassetto orizzontale in vetro 0


18 Memoria di interruzione di corrente Il sistema ha una funzione di memoria di guasto di corrente, che può continuare ad accumulare azioni parametro e tempi prima di guasto di corrente
19 Proteggere Ferma di emergenza, perdite, cortocircuito, sovraccarico e altre misure di protezione della sicurezza
20 Dimensioni e peso complessivi della macchina di prova Quadro WDH: Larghezza 1800*Profondità 1200*Altezza 1400mm, circa 350kg





Principio dell'apparecchiatura:



Controllato da un PLC, azionato da un touch screen intelligente, il servomotore guida i manipolatori,e spinge la pinza per tenere la maniglia dei coperchi del congelatore (o le tazze aspiratrici per aspirare la superficie dei coperchi del congelatore), in modo da poter aprire e chiudere i coperchi in un movimento lineare reciproco.





Flusso di processo:

Frigorifero 　 　
Passo Contenuto Tempo di esecuzione
Fase 1 Apri il coperchio e chiudi Tre minuti.
Fase 2 Aprire il coperchio a > 80% 1s
Passaggio 3 Tieni aperto 13 anni
Passaggio 4 Chiudi il coperchio 1s
Fase 5 Tieni chiuso. 5 minuti e 45 secondi
Passaggio 6 Ripetere i passaggi da 2 a 5 11h54min
Passaggio 7 Tenere chiuso II 12 ore
Frigorifero 　 　
Fase 1 Apri il coperchio e chiudi Tre minuti.
Fase 2 Aprire il coperchio a > 80% 1s
Passaggio 3 Tieni aperto 4s
Passaggio 4 Chiudi il coperchio 1s
Fase 5 Tieni chiuso. 9min54s
Passaggio 6 Ripetere i passaggi da 2 a 5 11h50min
Passaggio 7 Ripetizione chiusa II 12 ore


Struttura dell'apparecchiatura:



ISO23953 Apposito per la prova di apertura/chiusura della porta del congelatore a cassetto orizzontale in vetro 1





ISO23953 Apposito per la prova di apertura/chiusura della porta del congelatore a cassetto orizzontale in vetro 2

ISO23953 Apposito per la prova di apertura/chiusura della porta del congelatore a cassetto orizzontale in vetro 3
