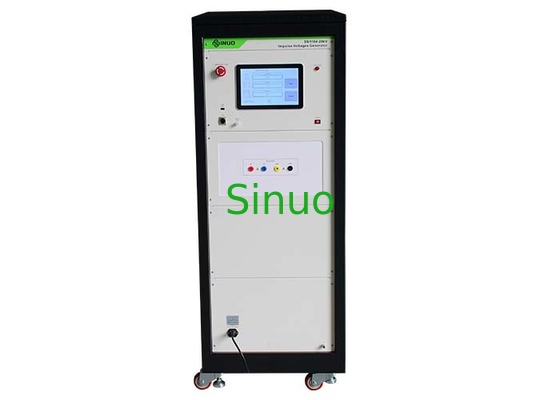

IEC 60664-1 Sezione 6.2.2.1 Generatore di tensione d'impulso 20KV

IEC 60664-1 Sezione 6.2.2.1 Generatore di tensione di impulso 20KV

Informazioni sul prodotto:


Il generatore di prova d'impulso è conforme ai requisiti standard di cui alla clausola 6 della norma IEC 60664-1.2.2.1, ecc.

Esso è utilizzato per verificare che gli apparecchi resistano alle sovratensioni transitorie a cui possono essere sottoposti.La prova di tensione d'impulso è una prova distruttiva in cui si verifica un guasto se il campione di prova non può resistere alla tensione applicataQuando il campione si rompe, si generano scintille e suoni di scarica.Quando la stessa tensione viene applicata nuovamente, si verificherà il fenomeno sopra.

Caratteristica:

un generatore di tensione d'impulso, noto anche come generatore di impulsi di fulmine o generatore di impulsi ad alta tensione,è un dispositivo di prova elettrico specializzato utilizzato per generare impulsi ad alta tensione che simulano fulmini o altri fenomeni di tensione transitoriÈ comunemente utilizzato nei sistemi di alimentazione elettrica, nella prova di isolamento,e laboratori di ricerca per valutare le prestazioni e la resistenza delle apparecchiature elettriche e dei materiali isolanti sotto impulsi ad alta tensione.

I componenti e le caratteristiche chiave di un tipico generatore di tensione a impulso includono:

Sistema di ricarica: il generatore include un sistema di ricarica ad alta tensione che accumula energia elettrica da una fonte di alimentazione esterna.e un circuito di ricarica per immagazzinare l'energia necessaria per generare la tensione di impulso.
Circuito di generazione di tensione impulsiva: il generatore utilizza un circuito specializzato che scarica rapidamente l'energia immagazzinata per produrre impulsi ad alta tensione.spazi di scintilla, e resistori per controllare il processo di scarica e modellare la forma d'onda dell'impulso.
Divider di tensione: un divisore di tensione è integrato nel generatore per misurare con precisione la tensione di impulso generata.Il divisore di tensione è costituito da resistori e condensatori collegati in una configurazione specifica per attenuare l'alta tensione e fornire una misurazione di tensione rappresentativa per l'analisi.
Termini di uscita di tensione d'impulso: il generatore è dotato di terminali di uscita in cui gli impulsi ad alta tensione vengono applicati all'oggetto di prova o al materiale isolante in esame.Questi terminali sono progettati per gestire le alte tensioni e fornire una connessione sicura e controllata alla configurazione di prova.
Sistema di controllo e monitoraggio: il generatore è dotato di un pannello di controllo o sistema che consente agli operatori di impostare e regolare i parametri dell'impulso, come il livello di tensione, il tempo di aumento e la durata.Può anche includere strumenti di monitoraggio per visualizzare e registrare la forma d'onda dell'impulso generato e fornire misurazioni in tempo reale.
Funzioni di sicurezza: i generatori di tensione d'impulso incorporano varie funzioni di sicurezza per proteggere sia l'operatore che l'apparecchiatura sottoposta a prova.e barriere di isolamento per prevenire incidenti elettrici e garantire un funzionamento sicuro.
I generatori di tensione a impulso vengono utilizzati per simulare i transitori ad alta tensione, come i fulmini, le ondate di commutazione o i picchi di tensione, che possono verificarsi nei sistemi elettrici.Sono utilizzati per testare e valutare la resistenza dell'isolamento, resistenza e affidabilità di componenti elettrici, cavi, trasformatori, arrestazioni di sovratensioni, isolanti e altre apparecchiature.

Quando si utilizza un generatore di tensione d'impulso, è fondamentale seguire i protocolli di sicurezza e le linee guida fornite dal produttore.e rispetto delle norme di prova, quali IEC o IEEE, sono essenziali per garantire procedure di prova accurate e sicure.


Parametri tecnici:
