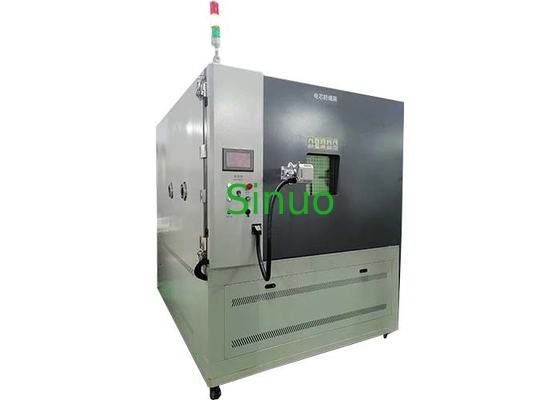

IEC 62133 Camera di prova a prova di esplosione della batteria 864L Attrezzatura di prova della batteria 0°C~85°C

W 900 × H 800 × D 1200 mm, volume interno 864L

Risponde ai requisiti di prova della batteria

Video sorveglianza

L'area di prova è dotata di un sistema di videosorveglianza ad alta definizione e può essere telecomandata;

Video a colori;

pixel ≥ 5 milioni di pixel;

Risoluzione di acquisizione video: PAL: D1 (704x576) / CIF (352x288) /

QCIF (176x144) e formato multimediale (320x240);

trasparenza orizzontale: 700TVL;

velocità di registrazione e riproduzione: 25 fotogrammi/secondo per canale video (PAL);

La memoria video aggiunge un disco rigido mobile e il sistema di videosorveglianza è compatibile con il disco rigido mobile per la memorizzazione per garantire l'accuratezza dei dati.

(Se il sistema di sorveglianza deve essere installato in una zona di esplosione, il sistema di sorveglianza deve avere una funzione a prova di esplosione e la telecamera può ancora monitorare immagini chiare dopo l'esplosione,che non influenzerà l'uso successivo) (facoltativo)

Casella interna dell'attrezzatura

Prodotto in acciaio inossidabile SUS304 da 2 mm + lamiera di acciaio laminata a freddo da 3 mm, con costole di rinforzo saldate esterne per garantire la resistenza della scatola interna. Prevenire l'impatto dell'esplosione della batteria da danneggiare la scatola. Adotta saldatura continua TIG; è a prova di acido,funzioni a prova di esplosione e a prova di corrosioneL'acciaio a canale C5 è saldato all'esterno della scatola per il rinforzo;

Tre serie di cerniere in acciaio inossidabile ad alta resistenza sono installate sui lati sinistro e destro della porta.Anche se è piegato nella direzione opposta, le due cerniere sono completamente deformate e unite in una sola senza rompersi, garantendo la resistenza di fissaggio del lato sinistro della porta.

Progettazione a prova di esplosione

1) L'apparecchiatura è integralmente formata e la resistenza all'esplosione del corpo della scatola raggiunge la resistenza all'esplosione di due celle della batteria 230Ah.È stata realizzata una progettazione efficace di sollievo di pressione a prova di esplosioneIl materiale della piastra d'acciaio è trattato con isolamento antirrugina ed è efficacemente ignifugo.Le catene a prova di esplosione sono installate per impedire l'apertura della porta della scatola.

2) Utilizzare una parete interna in acciaio inossidabile SUS304 di 2 mm di spessore + una piastra in acciaio laminato a freddo di 3 mm e un rinforzo in acciaio a 5 # canali.Secondo l'analisi software degli elementi finiti, sotto questa pressione di potenza, si calcola che la casella + porta di sollevamento della pressione possa sopportare una forza di ≥ 1,2 bar nella condizione di sollevamento della pressione.Risponde alla pressione generata dal guasto della batteria da 230AH.

Catena a prova di esplosione

Installare 2 catene a prova di esplosione (φ8 mm) su ciascun lato del cancello (4 pezzi in totale) per evitare che il cancello rimbalzi e si sganci sotto l'impatto di una esplosione.
