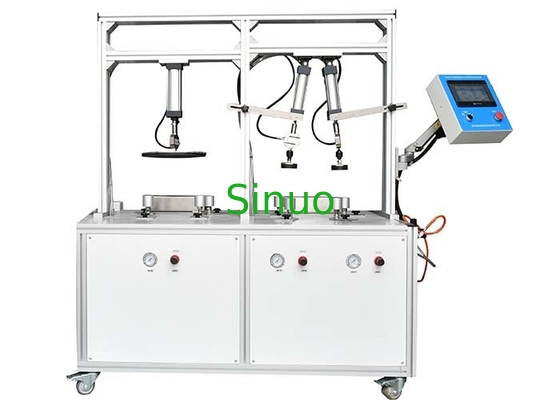

Test della resistenza meccanica del sedile igienico IEC 60335-2-84 Test delle sollecitazioni meccaniche
| Test Station: | Due stazioni | Pressure range: | 0~2000N |
| Driving method: | azionamento del cilindro | Accuracy: | Classe 0,5 |
| Cylinder diameter: | φ63 mm | Cylinder stroke: | 150 mm |
| Force angle: | Regolabile | Force time: | 0-99.9S |
| High Light: | La macchina di prova della resistenza meccanica del sedile del water,la macchina di prova della resistenza meccanica della IEC 60335-2-84 |
||
Test della resistenza meccanica del sedile igienico IEC 60335-2-84 Test delle sollecitazioni meccaniche
Informazioni sul prodotto:
Norma:CEI 60335-2-84 Apparecchi elettrici per uso domestico e simili-Sicurezza-parte 2-84: Requisiti particolari per gli apparecchi igienici clausola 21.103.1&21.103.2Esso è utilizzato per verificare se i sedili dei servizi igienici hanno una resistenza meccanica adeguata e sono costruiti per resistere a ripetute sollecitazioni meccaniche che possono verificarsi durante l'uso normale.
Contenuto della prova:
1. prova di forza a 1250 N:
L'apparecchio è sottoposto a una forza uniformemente distribuita di 1250 N applicata per 4 secondi perpendicolarmente al sedile da un disco di gomma dello spessore di 10 mm,un diametro di 300 mm e una riva di 70° di durezza, con un disco di acciaio di spessore di 5 mm e di diametro di 30 mm fissato sulla superficie superiore.
2. 890N prova di forza:
L'apparecchio è sottoposto a una forza uniformemente distribuita di 890 N applicata perpendicolarmente su ciascun lato del sedile per 1 s con un intervallo di 0,5 s da un disco di gomma dello spessore di 19 mm.di un diametro di 76 mm e di una sponda di 70° di durezzaLa prova è effettuata per 10 000 cicli, uno dei quali consiste nell'applicare la forza da un lato e dall'altro.
Parametri tecnici:
| Stazione di prova | Due stazioni possono essere testate indipendentemente allo stesso tempo; (una stazione per la prova di forza 1250N, l' altra stazione per la prova di forza 890N) |
| Metodo di applicazione della forza | Adotta il metodo di azionamento della bombola ad aria |
| Contenuto della prova |
1. prova di forza 1250N 2. 890N prova di forza |
| Distanza del sensore di forza | 0-2000N, classe di precisione 0.5 |
| Metodo di regolazione della forza | Regolando la pressione dell'aria |
| Modalità di visualizzazione della pressione | Sensore di pressione digitale |
| Cornice dell'apparecchiatura | supporto in alluminio industriale |
| Seringa d'aria per prova di forza di 1250 N | Diametro interno del cilindro Ø63 mm, corsa 150 mm |
| Specifica del disco per la prova di forza a 1250 N | Diametro Ø300 mm, spessore piastra di acciaio 5 mm + piastra di gomma 10 mm (borda A durezza 70°) |
| Tempo di applicazione della forza per la prova di forza di 1250 N | 1 ~ 10S può essere predefinito |
| Cicli di prova di forza di 1250 N | 1 ~ 99999 cicli possono essere impostati |
| b. cilindro d'aria per prova di forza di 890 N | Diametro interno del cilindro Ø50 mm, corsa 125 mm |
| Specifica del disco per la prova di forza di 890 N | Diametro Ø76,2 mm, spessore 19 mm piastra di gomma, riva Durezza di 70° |
| Tempo di forza applicata per la prova di forza di 890 N | 0-99.9S può essere preimpostato |
| Cicli di prova di forza di 890 N | 1 ~ 99999 cicli possono essere impostati |
| Angolo di applicazione della forza | Angolo di applicazione regolabile a sinistra e a destra |
| Metodo di misurazione della forza | Calibrare la pressione dell'aria quando si imposta il valore della forza attraverso la cella di carico prima della prova e mantenere la pressione dell'aria di prova durante la prova per garantire il valore della forza di prova |
| Metodo di controllo | PLC e touch screen 7 ′′ |
| Fornitore di alimentazione | Fase singola 220V, 60Hz, 1KW |
| Dimensioni della macchina | Circa 1700X700X1400 mm (lunghezza, larghezza e altezza) |
