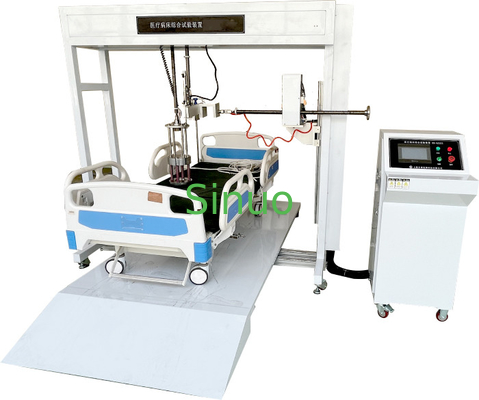

IEC60601-1 Dispositivo di prova completa per letti medici completamente automatizzato
| Equipment weight: | 500 kg | Force application speed: | 0-300 mm/min |
| Constant force time: | 0-9999s può essere impostato | Specimen clamping method: | Pressione meccanica |
| Test frequency: | 0~999999 volte può essere predefinito | Electrical control method: | Controllo integrato intelligente dello SpA |
| Equipment dimensions: | 4800×2000×2250 (mm) P×D×H | Usage environment: | AC220V±10%/50-60Hz, potenza 3.0KW |
| High Light: | Dispositivo di prova del letto medico completamente automatizzato,Dispositivo completo per la prova a letto medico,IEC60601-1 Dispositivo di prova a letto medico |
||
IEC60601-1 Dispositivo di prova completa per letti medici completamente automatizzato
Informazioni sul prodotto:
1. Norma: conforme alla norma IEC60601-1:2012, anno fiscale 9706.252-2021 clausola 201.9.8.3.3 e 201.9.8.3.3.4, IEC60601-2-52:2009.
2- Campioni e restrizioni: letto medico.
3Applicazione: è adatto ai letti ospedalieri medici per simulare il test di carico dinamico e statico del corpo umano.e prove di durata dei binari laterali dei letti ospedalieri medici per verificare la durata, sicurezza e affidabilità.
4Principio di prova: il servomotore guida il manipolatore per eseguire la prova di carico statico, la prova di stanchezza da carico dinamico, la prova di sollecitazione del binario laterale, la prova di resistenza alla trazione,prova di impatto e durata sul letto medico.
5Struttura e caratteristiche dell'apparecchiatura: il dispositivo è costituito da una superficie di lavoro estesa, un braccio meccanico di carico superiore, un braccio meccanico di carico laterale, un dispositivo di sollevamento a caduta libera,un telaio interamente in acciaioIl banco di prova utilizza il controllo centrale integrato intelligente PLC, il display touch screen e il funzionamento, and is driven by a servo motor to apply a certain force value on the top and side of the sample (in the direction required by the standard) for a certain period according to the standard requirements to verify its mechanical strength. il dispositivo di guida viene sollevato e abbassato per eseguire una prova di caduta libera sul letto di ospedale.e il numero di prove può essere impostato attraverso l'interfaccia touchscreenLa pressione viene applicata automaticamente sui lati e sulla parte superiore per abbinare campioni di varie specifiche e il processo di prova può essere completamente automatizzato.
Parametri tecnici:
| Dimensioni dell'apparecchiatura |
Circa: 4800×2000×2250 (mm) W×D×H
|
| Peso dell'apparecchiatura | 500 kg |
| Ambiente di utilizzo | Fornitura di corrente: AC220V±10%/50-60Hz, potenza 3.0KW |
| Stazione | Stazione singola può essere personalizzata |
| Metodo di controllo elettrico | Controllo integrato intelligente PLC, interfaccia tocco uomo-macchina a colori |
| Intervallo di dimensioni di prova | Non più grande di WDH=120cm*200cm*130cm |
| Metodo di serraggio del campione | Clampare meccanica |
| Articoli di prova e processi d'azione |
1. prova di carico statico del corpo umano (201.9.8.3.2): valore della forza di carico 0-4000N, tempo di forza costante: 0-9999min 2. prova di carico dinamico del corpo umano (201.9.8.3.3.1): valore della forza di carico 1350N, numero di prove: 10.000 volte 3. Prova di resistenza del binario laterale e affidabilità del lucchetto (201.9.8.3.3.3): valore della forza di carico 1350N a) Prova del ciclo di azione ripetuta con forza laterale: una forza di 100 N perpendicolare alla rotaia laterale è applicata alla parte centrale superiore della rotaia laterale nella direzione indicata da E o F nella figura 201.117- Invertire direzione. b) Prova del ciclo di azione ripetuta con forza longitudinale, come indicato in C o D della figura 201.117, applicare una forza di 100N lungo la direzione longitudinale della barra laterale. Direzione inversa. Ripetere 3000 volte; c) Prova del ciclo di azione ripetuta con forza verticale, come illustrato al punto B della figura 201.117, applicare una forza di 100 N sulla parte superiore della barra laterale in direzione verticale. Ripetere 3000 volte. Non è richiesta alcuna prova nella direzione A; d) Dopo aver completato i punti a), b) e c), applicare un carico statico nella direzione della figura 201.117 lungo la posizione peggiore. 4. prova di carico dinamico della barra di trazione: 750N, 1000 volte 5- prova di impatto sulla piattaforma di supporto del materasso (CC.2.2): Figura CC.2, impattatore, prova di impatto di 180 mm di caduta libera attraverso il dispositivo di sollevamento automatico, 20 volte |
| Dispositivo di azione meccanica |
1 serie di manipolatori verticali: campo di forza 0-4000N, adatti ai punti di prova 1, 2, 3 (c, d), 4, 6, 7 1 serie di manipolatori laterali: campo di forza 0-2000N, adatto agli elementi di prova (a, b), può essere commutato a 90° 1 set di bracci robotici di sollevamento: altezza di sollevamento 180 mm, rilascio automatico istantaneo per ottenere l'impatto di caduta libera |
| Modalità di guida | Servomotore + azionamento del riduttore di precisione |
| Velocità di applicazione della forza | 0-300 mm/min |
| Tempo di forza costante | 0-9999s può essere impostato |
| Frequenza di prova | 0~999999 volte può essere predefinito, diverse prove possono essere predefinite secondo lo standard |
| Pad di carico |
1Figura 201.104 Palla di carico interamente in acciaio
|
| Figura CC.2 Impattor |  |
| Cornice | Fabbricazione in cui il materiale utilizzato è costituito da: |
| Piastra di pressione | Pezzo standard 0.1m2, il connettore è M20 filettato, e la piastra di pressione può essere commutato per l'uso |
| Protezione della sicurezza | Protezione da sovraccarico, protezione da perdite |
