MOQ: | 1 |
prezzo: | Negotiable |
Imballaggio standard: | Cassa in compensato |
Periodo di consegna: | 30 giorni |
Metodo di pagamento: | T/T |
Capacità di approvvigionamento: | 20 serie al mese |

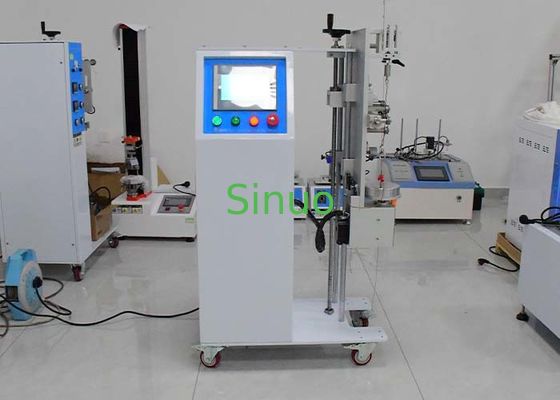

IEC 60335-1 Clausola 25.15 Ancoraggio del cavo Forza di trazione e controllo PLC del tester di coppia
Informazioni sul prodotto:
L'apparecchiatura di prova della forza di ancoraggio del cavo e della coppia è progettata e fabbricata in conformità ai requisiti standard della clausola 23 della norma IEC 60884-1.2, IEC60745-1:2006, IEC60335-1, punto 25.15, IEC60598-1, punto 5.2.10.3, IEC60065, punto 16.5 e così via.
Il misuratore è utilizzato per effettuare due prove di tensione e coppia ai terminali di apparecchi (lampadine) con cavi di alimentazione,apparecchi destinati ad essere collegati in modo permanente a cablaggi fissi con cavi flessibili, e cavi di alimentazione come elettrodomestici, apparecchiature mediche, ecc.
Il metodo di prova consiste nel segnare la posizione del campione di filo a 20 mm dal dispositivo di fissaggio,applicare delicatamente la tensione 25 volte (o il numero di volte richiesto da altre norme) ad una velocità di 1 volta/secondo, e applicare una coppia vicino all'uscita dell'apparecchio per 1 minuto. Dopo la prova, lo spostamento della posizione di marcatura del filo non deve superare 2 mm.
Parametri tecnici:
Norme | IEC 60884-1 Articolo 23.2 |
tensione | 220V ((AC) 50Hz |
Metodo di controllo elettrico | PLC+ touch screen |
Metodo di guida | Motori e elettromagneti |
Stazione di prova | Non è possibile effettuare contemporaneamente prove a stazione singola, verticale e orizzontale. |
Metodo di fissaggio del campione | Chiusura meccanica, l'altezza del punto di chiusura può essere regolabile |
Peso di trazione | 10N: 1 PC, 20N: 3 PC, 30N: 2 PC (Il tester può testare il peso di trazione di 30N, 40N, 60N, 80N, 100N e 120N) |
Metodo di applicazione della tensione | Orizzontale o verticale (facoltativo) |
Peso della coppia | 4N, 5N, 7.5N, 12.5N, 17.5N, 21.25N (Il tester può testare il peso della coppia di 0,08N∙m, 0,1N∙m, 0,15N∙m, 0,25N∙m, 0,35N∙m e 0,425N∙m) |
Tempi di prova | 0~999999 volte, può essere predefinito |
Frequenza dei raduni | 1s/tempo, con clip di rilevamento della tensione in grado di verificare il tempo di ritenzione della tensione |
Tempo di coppia | 0-9999,9 secondi, può essere preimpostato |
Dimensioni e peso dell'apparecchiatura | WDH=650×550×1200 mm, circa 110 kg |
