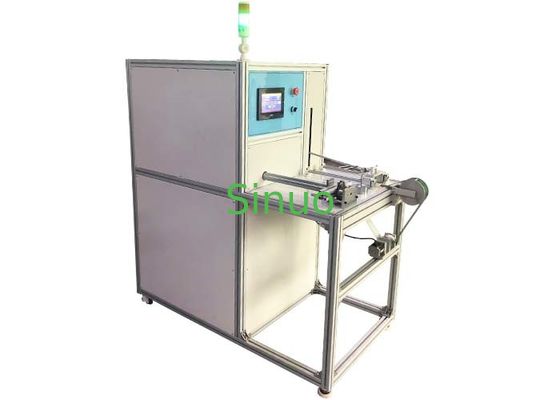

IEC 60335-2-2 Clausola 21.101 Tubi portatori di corrente Equipaggiamento di prova completo

IEC 60335-2-2 Clausola 21.101 Tubi portatori di corrente Equipaggiamento di prova completo

Informazioni sul prodotto

Norma: IEC60335-2-2:2009 ¢Apparecchi elettrici per uso domestico e simili-Sicurezza-Parte2-2:Requisiti particolari per aspirapolvere e apparecchi per pulizia ad aspirazione d'acqua, IDT ¢ clausola 21.101, 21.102, 21.103, 21.104.

Esempio e limitazioni: tubi per aspirapolvere, tubi per apparecchi per la pulizia ad aspirazione d'acqua, tubi per lavatrici

Scopo della prova: utilizzato per valutare la resistenza meccanica dei tubi per aspirapolvere in termini di resistenza all'estrusione, all'abrasione, alla piegatura e alla torsione.

Principio di prova

Questa attrezzatura è un'attrezzatura di prova completa quattro in uno. Adotta il controllo PLC, il funzionamento del touch screen e controlla il motore per guidare il braccio meccanico per realizzare vari test.

1. Prova di resistenza all'estrusione: un motore controllato dal sistema viene utilizzato per azionare il sensore per applicare un valore di forza.Una piastra di pressione di 100*50 mm (arrotondamento per angolo R1mm) viene premuta sul campione a 350 mm dalla fine del tubo a una velocità di 50±5 mm/min., raggiunge 1500N Dopo il rilascio, tornerà automaticamente all'origine.

2- prova di resistenza all'abrasione: il meccanismo di manovra ruota a una velocità di 30 r/min e il campione di tubo portatore di corrente è fatto per girare 100 volte di 300 mm avanti e indietro attraverso la barra di collegamento.Allo stesso tempo, il tubo è supportato da un rullo liscio rotante e un cinturino di tessuto emery è fissato al bordo esterno del rullo, muovendosi a una velocità di 0,1 m/min. L'abrasivo del tessuto emery è emerye la dimensione delle particelle è Pl00 secondo ISO 6344-2Un peso di massa di 1 kg è appeso all'altra estremità del tubo come guida per impedire la rotazione del tubo.la distanza massima tra il peso e il centro del rullo è di 600 mmUna volta terminata la prova, l'isolamento di base non deve avere perdite e la prova di resistenza elettrica di 16,3 deve essere effettuata tra i conduttori collegati e la soluzione di sale.

3. Prova di resistenza alla piegatura: il sistema controlla il motore per azionare il meccanismo eccentrico per sollevare il braccio robotico (a 40±1°).e la macchina si fermerà automaticamente quando il numero di volte è raggiunto.

Durante la prova, l'estremità del tubo portatore di corrente destinata a essere collegata alla testa di pulizia di potenza è fissata sul braccio pivotante del dispositivo.La distanza tra l'asse del braccio pivotante e il punto in cui il tubo si estende nel componente rigido è di 300 ± 50 mm.. un peso di 5 kg viene appeso all'altra estremità del tubo (il peso può scivolare lungo il carrello di peso), il braccio pivotante si alza dall'orizzontale a 40°±1°,e il ciclo si ripete 2500 volte. Poi girare l'estremità del tubo a 900 e ripetere la prova di cui sopra 2500 volte. Una volta completata la prova, effettuare una prova di resistenza elettrica sul campione.

4. Prova di resistenza alla torsione: il sistema controlla il motore per azionare l'albero rotante per ruotare e torcere il campione.l'estremità del tubo portatore di corrente è fissata sul dispositivo rotante dell'apparecchiatura (autosospeso), e l'altra estremità è bloccata al dispositivo orizzontale. Ciascun ciclo ruota 5 volte in avanti e 5 volte all'indietro ad una velocità di 10 giri/minuto e effettua 2000 prove di ciclo.effettuare una prova di resistenza elettrica sul campione

Parametri tecnici
