BS1363-2 Sistema di prova dell'innalzamento della temperatura con piastra anteriore fittizia Max. 45A
| Applied Standard: | BS1363-2, SASO 2203 | Applied Figure: | BS1363-1 figura 17a,17b, BS1363-2 figura 30 |
| Temperatur Measuring Channel: | 8 Canali | Temperature Measuring Range: | -200 a 1820°C |
| AC Load Channel: | Canali doppi | Current Adjust Range: | 0 ¢ 45A |
| Control Mode: | PLC | Display Mode: | schermo touch TFT da 5 pollici |
| High Light: | BS1363-2 Sistema di prova dell'innalzamento della temperatura,45A Sistema di prova dell'innalzamento della temperatura |
||
BS1363-2 Aumento della temperatura Sistema di provaconPlacca anteriore fittizia
ProdottoDescrizione:

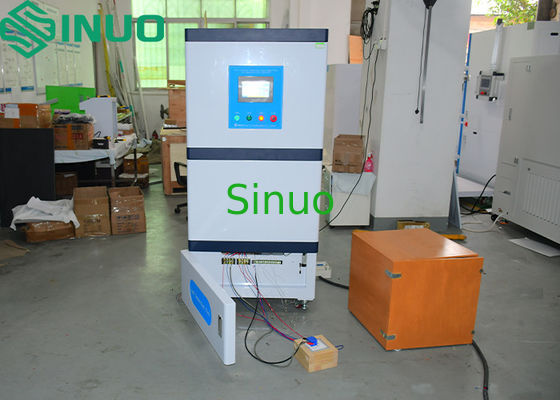

Questo avanzato sistema di prova dell'innalzamento della temperatura (modello: SN2219-BS) è progettato per valutare rigorosamente i componenti elettrici sotto stress termico, pienamente conforme alla norma IEC 60884-1:2022 (clausola 19,Figura 20) e norme BS1363-1/2 (figura 17a)Il sistema garantisce un monitoraggio preciso della temperatura e una simulazione del carico per la certificazione di sicurezza.
Tecnico Specificità:
1.Cassa di compensato: costruita in base alla norma BS1363-1, figura 17a.
![]()
2. Assemblaggio di fissaggio termico: progettato secondo BS1363-1 figura 17b.
![]()
3. BS plug per l'innalzamento della temperatura: è conforme alla norma BS1363-2, figura 30.
![]()
4Fornitore di alimentazione a corrente continua a doppio canale: fornisce correnti di prova come specificato nella tabella 2.
![]()
5.8 Registratore di temperatura a canale:
| Modulo di visualizzazione | Curva (curva storica), grafico a barre, allarme attuale (allarme storico), elenco di record del file |
| Intervallo di misura | -200 a 1820°C (adattabile all'intervallo di graduazione della termocoppia) |
| Termocoppia | K J E T N S R B |
| Precisione di base | 0.2°C+2 cifre (escluso l'errore della termocoppia) |
| Visualizzazione | 5 pollici di touchscreen TFT (854×480 pixel) con curve in tempo reale, allarmi e registrazione dei dati. |
| Canale | 8 canali |
6carico alternativo a doppio canale: regolabile a 0 ′ 45 A (30 A + 15 A) tramite controllo resistivo.
7.Automatizzazione: gli elementi sopra indicati 4~6 sono integrati in un unico armadio di controllo, controllato da PLC con interfaccia touchscreen per un funzionamento senza soluzione di continuità.
![]()
![]()
![]()
