Testatore di resistenza delle porte delle due stazioni della lavatrice IEC60335-2-4
| Test Stations: | 2 stazioni | Drive Mode: | Servomotore |
| Clamping Method: | Coppa aspiratrice a vuoto pneumatica | Auxiliary Mechanism: | cilindro di avvio della macchina da lavaggio (personalizzabile) |
| Opening/Closing Speed: | 0°360°/s (1,5 m/s), prestabilibile | Opening/Closing Angle: | 0°130°, prestabilibile |
| High Light: | Tester di resistenza della porta della lavatrice,IEC60335-2-4 Tester di resistenza delle porte della lavatrice |
||
Testatore di resistenza delle porte delle due stazioni della lavatrice IEC60335-2-4
Informazioni sul prodotto:
Il tester di resistenza della porta della lavatrice è conforme alla norma IEC60335-2-11:2008, punto 20.101, IEC60335-2-7:2016 Clausole 18 e 22.104, e IEC60335-2-4:2017 clausola 18.
Utilizzato per testare la durata e la durata del dispositivo di blocco sulle coperture o le porte della lavatrice e per testare la forza di trazione durante l'impegno del blocco per verificare l'affidabilità del dispositivo.Supporta anche azioni ripetute di apertura/chiusura della porta in altre prove.
Esemplare e limitazioni:
Applicabile a asciugatrici elettriche a tamburo, lavatrici elettriche (comprese quelle a cilindro e tamburo, monofase ≤ 250 V, altre ≤ 480 V) e estrattori a spin (capacità di carico ≤ 10 kg,velocità lineare del tamburo ≤ 50 m/s, monofase ≤ 250 V, altri ≤ 480 V).
ProdottoParametri
| Stazioni di prova | 2 stazioni di collaudo indipendente delle lavatrici a tamburo e delle lavatrici a motore a carico superiore |
| Metodo di controllo | Controllo integrato intelligente PLC con interfaccia touch uomo-macchina da 7 pollici |
| Modalità di guida | Servomotore |
| Metodo di chiusura | Coppa aspiratrice a vuoto pneumatica |
| velocità di apertura/chiusura | 0°360°/s (1,5 m/s), prestabilibile |
| Angolo di apertura/chiusura | 0°130°, prestabilibile |
| Cicli di prova | 0999999 volte, prestabilita |
| Distanza di forza della porta | 0 ′200N, prestabilitabile (applicabile solo per la prova di forza di trazione durante l'impegno di blocco) |
| Tensione di carico | 0 ̊ 250 V, regolabile |
| Meccanismo ausiliario | cilindro di avvio della macchina da lavaggio (personalizzabile) |
| Dimensioni generali | Circa 2500 × 1300 × 1300 mm (W × D × H) |
| Peso | 180 kg |
Principio di prova:
Il sistema di controllo programmato attiva/disattiva il dispositivo di blocco. Un braccio meccanico a motore muove la porta o il coperchio (tenuto da una tazza di aspirazione a vuoto) in movimento reciproco ad una velocità impostata,prova dell'affidabilità del meccanismo di bloccoUn sensore di forza sul braccio meccanico, abbinato a un servomotore, fornisce un controllo a circuito chiuso per una forza di chiusura precisa della porta.

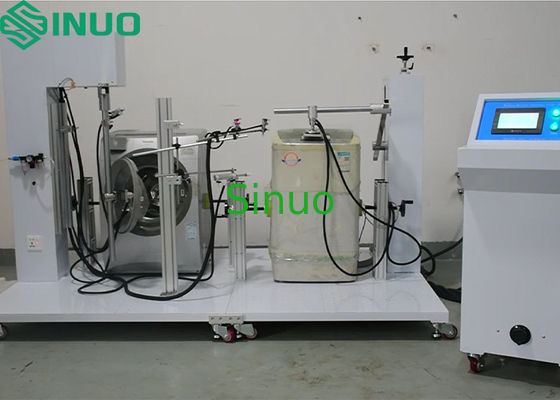

Struttura dell'apparecchiatura:
L'apparecchiatura è costituita da un armadio di controllo elettrico (con regolatore della tensione di carico), un telaio e un braccio meccanico montato sul telaio.Le lavastoviglie a tamburo e le lavastoviglie a motore a carico superiore sono posizionate su due cornici separate per test indipendenti.
