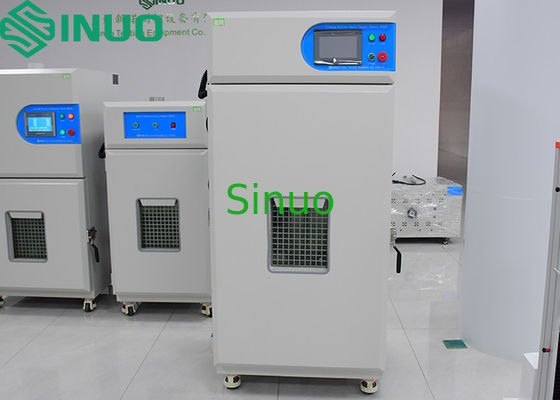

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Plywood Case
Periodo di consegna:	30 Days
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	20 sets per month

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Place of Origin

China

Marca

Sinuo

Certificazione

Calibration Certificate(Cost Additional )

Model Number

SN555

Impact Weight:

9.1 ± 0.1 kg, meets various standards

Drop Height:

1–1000 mm, ±3 mm precision

Structure:

Dual-column guided free-fall

Safety:

Magnetic relief door, limit switch, safety hook

Window:

300×300×10 mm explosion-proof glass

Monitoring:

≥4MP HD camera, 1TB storage, remote access

Lighting:

LED light

Interface:

Touchscreen, ≤1 mm accuracy

Evidenziare:

Macchina per la prova dell'impatto pesante della batteria

Macchina di prova di batteria ad alta sicurezza per impatti pesanti

Descrizione del prodotto

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3

Informazioni sul prodotto:

Questa apparecchiatura è progettata per valutare le prestazioni di sicurezza delle batterie agli ioni di litio mediante simulazione di impatti meccanici in varie condizioni di massa, altezza e area di contatto.La prova garantisce che, in caso di scenari di impatto definiti in base a norme, la batteria non prende fuoco o esplode.

Principio di prova:

Un campione di prova viene posto su una superficie piana con una canna di diametro di 15,8 mm posizionata orizzontalmente attraverso il centro.Il campione è osservato per sei ore dopo l'impattoOgni campione è utilizzato una sola volta.

Criteri di accettazione: la batteria non deve accendersi né esplodere.

Parametri tecnici:

Peso di caduta	90,1 ± 0,1 kg
Altezza di caduta	1 ‰ 1000 mm (caduta libera guidata verticalmente)
Precisione di visualizzazione	≤ 1 mm
Precisione in altezza	± 3 mm
Modalità di visualizzazione	Dispositivo touch
Diametro della barra orizzontale	15.8±0.2 mm (Questa barra di acciaio è posizionata verticalmente al centro della batteria e un oggetto pesante cade sulla barra di acciaio, la barra di acciaio rimane parallela alla superficie inferiore della batteria quadrata;)
Spazio di prova	W300 X D500 X H1000 mm
Materiale della scatola interna	SUS 201# in acciaio inossidabile (spessore di 1,2 mm, spessore totale del rinforzo e della scatola esterna di 80 mm)
Materiale della scatola esterna	Formaggio a freddo di piastre miste (spessore 1,5 mm)
Ventilazione di scarico	150 mm, situato sopra il retro della scatola
Fenestra di osservazione	Porta singola, finestra di osservazione aperta, serratura a manico freddo
Dimensione della finestra	30030010 mm di spessore di vetro temperato a prova di esplosione)
Meccanismo di sollevamento	Sollevamento elettrico
Superfici di impatto	Piastra di acciaio (alto e basso)
Dimensioni della macchina	W750XD700XH1600 mm
Potenza	AC 220V, 500W
Peso	Circa 200 kg.

Altri parametro:

Illuminazione

La camera di prova è progettata con illuminazione LED ad alta luminosità, che consente di visualizzare facilmente lo stato di prova all'interno della camera di prova

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3 0

Dispositivo antiesplosione per la riduzione della pressione

Ha una funzione di sollevamento della pressione a prova di esplosione magnetica, cioè la scatola di protezione assorbe automaticamente la porta di sollevamento della pressione (specificazione: 200*200mm) dopo essere stata colpita da un'onda d'urto.Quando un forte flusso d'aria colpisce, la porta di sollevamento della pressione si apre e si chiude automaticamente per ridurre l'impatto dell'esplosione.

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3 1

Fumo di scarico

Ventilatore di scarico di fumo, diametro del portello di scarico 100 mm

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3 2

Dispositivo di protezione

Interruttore di protezione limite, gancio di sicurezza (situato presso la traversa della piastra superiore di urto, svolge un ruolo di protezione della sicurezza)

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3 3

Monitoraggio

L'area di prova è dotata di un sistema di videosorveglianza ad alta definizione, controllabile da remoto per garantire l'accuratezza dei dati, con un'immagine chiara con un pixel di ≥ 4 milioni di pixel.Il dispositivo di archiviazione è dotato di un disco rigido 1T + monitor Lenovo.

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3 4

Interfaccia touchscreen

Sito di installazione

Il terreno è piatto e ben ventilato.

Nessuna forte vibrazione intorno all'apparecchiatura

Nessun forte campo elettromagnetico attorno all'attrezzatura

Nessuna sostanza infiammabile, esplosiva, corrosiva e polvere intorno all'apparecchiatura

L'uso e la manutenzione adeguati devono essere effettuati attorno all'apparecchiatura, come illustrato nella figura seguente:

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3 6

Condizioni di alimentazione

Fornitore di alimentazione: AC220V monofase a due fili + filo di terra protettivo

Intervallo di fluttuazione della tensione: AC (220±20) V

Intervallo di fluttuazione di frequenza: (50±0,5) Hz

Capacità di potenza: circa 500W

Corrente massima: 3A

Interruttore di alimentazione: 5A

Caratteristiche dell'attrezzatura:

1Il peso standard è di 9,1 kg e il diametro di 15,8 mm (che può soddisfare diverse norme allo stesso tempo).

2. L'encoder visualizza l'altezza. Il controllo intelligente è regolabile da 0 a 1000 mm (molto conveniente da usare per i clienti).

3La struttura a doppia colonna consente al peso di cadere liberamente e previene efficacemente problemi di sicurezza.

4Il peso di 9,1 kg o 10 kg cade da una certa altezza (610 mm o 1000 mm) sul campione, senza bias, per evitare un impatto secondario sulla superficie della batteria.

5. dotato di condotte di scarico (per consentire ai clienti di scaricare il fumo generato durante le prove delle batterie al di fuori della sala di prova).

6Finestra di vetro temperato a doppio strato a prova di esplosione.

Batteria ad alta sicurezza, macchina di prova di impatto pesante, peso di impatto 9,1 kg UN38.3 7
