Sistema idraulico di prova di scossa verticale con generatore di forma d'onda a mezzo seno

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Cassa in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	10 serie al mese

Dettagli Informazioni

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate(Cost Additional )

Numero di modello

SN558-HSKT200

Forma d'onda d'urto:

mezzo seno

Metodo di sollevamento:

Ascensore idraulico

Picco di accelerazione:

15 ¢ 300 G

Durata di impulso:

3.5 ¢ 30 ms

Frequenza di campionamento:

192 KHz

Piattaforma di lavoro:

1000 × 1000 mm

Evidenziare:

Sistema di prova d'urto idraulico con generatore di forma d'onda

Test d'urto idraulico con forma d'onda a semionda

Sistema di prova d'urto idraulico verticale

Descrizione del prodotto

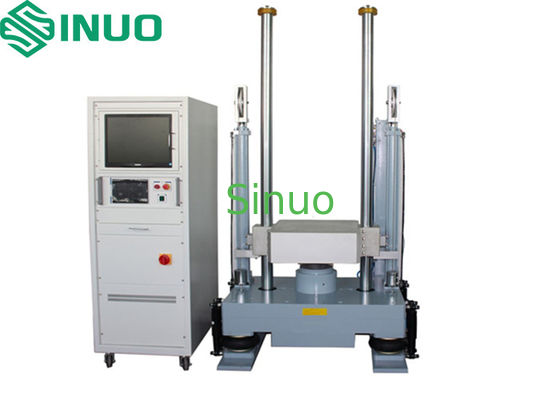

Sistema idraulico di prova di scossa verticale con generatore di forma d'onda a mezzo seno

ProdottoIo...Informazioni:

Questa macchina è principalmente adatta per le prove di urto nei settori dei prodotti elettronici, aerospaziale, navi, industria militare, parti automobilistiche, trasporti, ecc.Selezionando diversi generatori di forme d'onda, possono essere eseguite prove di scossa quali ondata semi-sinusale, ondata post-picco dei denti da sega o ondata quadrata.

L'apparecchiatura soddisfa le specifiche di prova di MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E, ecc.

Requisiti ambientali:

1. temperatura in loco: 5°C~+28°C (temperatura media entro 24 ore ≤28°C);

2. umidità relativa: ≤ 85% RH;

3Fonte d'aria: 0,5 - 0,8 MPa

4Condizioni di alimentazione: tre fasi a cinque fili;

5. gamma di tensione: AC380V;

6- gamma di fluttuazioni di frequenza ammissibile: (50±0,5) Hz;

7. la resistenza di messa a terra del filo di terra protettivo è inferiore a 4Ω;

8L'utilizzatore deve configurare un interruttore di aria o di potenza di capacità corrispondente per l'apparecchiatura sul sito di installazione e questo interruttore deve essere utilizzato indipendentemente per questa apparecchiatura.

Parametro tecnico:

Piattaforma di lavoro	1000 × 1000 mm
Materiale della superficie di lavoro	Leggia di alluminio di alta qualità importata ad alta resistenza
Carico massimo	200 kg
Accelerazione di picco a mezzo seno	15 ¢ 300 G
Durata dell'impulso sinusoidale	3.5 ¢ 30 ms
Metodo di sollevamento	Scalatore idraulico
Dimensione del dispositivo	Circa 2150 × 1450 × 2250 mm
Equipaggiamento totale	Circa 3000 kg
Sistema di misurazione
Canali di ingresso	2 canali
Frequenza di campionamento	192 kHz
Modulo di input	Tensione, carica
Intervallo di tensione	-10V -+10V
Metodo di accoppiamento	AC, DC, ICP
Forma dell' onda d' urto	Mezzo seno
Interfaccia di comunicazione	USB2.0
Norme supportate	Standard nazionale, standard militare nazionale, standard militare statunitense, standard definito dall'utente
Sistema operativo	Microsoft Windows7/10
Accelerometro di sistema
Marchio	MQM
Metodo di uscita	Tipo di carica
Sensibilità	30,93 pC/g
Intervallo di frequenza	0.5 ∙ 12 kHz
Intervallo di accelerazione	±2500G
Ambiente di lavoro	-40 ~ +160°C
Altri
Fornitore di alimentazione	380V ± 10% monofase
Aria compressa	0.5 ∙ 0,8 Mpa
Temperatura	NT1centigradi
Umidità	25°C < 85RH%

Introduzione principale della macchina a scossa:

1Piattaforma di lavoro: viene adottata una piattaforma di lavoro in lega di alluminio importata ad alta resistenza.

2Meccanismo di sollevamento: sollevamento e abbassamento del cilindro idraulico.

3. controllo dell'altezza di sollevamento: l'altezza di sollevamento è misurata dall'assemblaggio di codificatore fotoelettrico installato sulla base.forte capacità anti-interferenza, elevata affidabilità, e garantisce la ripetibilità dello shock.

4Sistema di frenatura: frenata pneumatica, frenata a forte attrito, frenata anti-urto secondario, per evitare il rimbalzo secondario

5Sistema di tampone: riduce efficacemente la forza di scossa della prova di scossa a terra, e viene progettato un sistema di auto tamponamento, che consiste in una base, un ammortizzatore e un airbag.

Lista delle configurazioni principali:

- No, no.	Nome	QTY
1	Corpo della tavola di scossa	1SET
2	Generatore di onde semi-sinusoide (feltro)	1SET
3	Sistema di sorgente idraulica	1SET
4	Sensore	1SET
5	Amplificatore di carica	1SET
6	Controller	1SET
7	Software di misurazione e controllo	1SET
8	Calcolatori industriali professionali	1SET
