Piattaforma di prova di impatto verticale per la resistenza all'impatto di campioni stampati in 3D
| Test Sample: | Campione stampato in metallo in 3D | Test Station: | 1 stazione |
| Steel Ball: | La dimensione può essere personalizzata | Drop Height: | 200 ∼ 1800 mm |
| Impact Energy: | Calcolato da E = mgh, fino a 423 J | Test Cycles: | 0–999.999, preimpostabile |
| High Light: | Piattaforma di prova di campioni stampati in 3D,Piattaforma di prova di resistenza agli urti |
||
Piattaforma di prova di impatto verticale per la resistenza all'impatto di campioni stampati in 3D
Informazioni sul prodotto:
Questa piattaforma di prova è stata progettata su misura e prodotta in base alle esigenze del cliente.È stato specificamente sviluppato per verificare la resistenza agli urti di campioni stampati in 3D e funge da dispositivo specializzato di prova della resistenza meccanicaÈ indicato per l'impiego negli organismi di certificazione e nei laboratori di fabbrica.
Il sistema è costituito da un meccanismo di rilascio di elettromagneti, elemento di impatto, telaio e sistema di controllo.l'altezza della caduta è regolabile tramite un touchscreen e può essere controllata da remotoIl sistema è dotato di sollevamento elettrico, adsorbimento automatico a sfera magnetica e supporta test di caduta ripetuti.
Scopo, principio e struttura:
Questa macchina di prova è utilizzata principalmente per la prova della resistenza all'impatto di campioni di metallo stampati in 3D.
Principio di funzionamento:
Secondo la norma Ehc per le prove con martello a caduta verticale, l'elemento d'impatto (una sfera in acciaio di Φ180 mm di peso di 24 kg) cade liberamente da un'altezza definita attraverso un tubo di guida,colpire verticalmente il campioneIl sistema converte l'energia potenziale gravitazionale in energia cinetica per ottenere la prova di impatto sul campione.

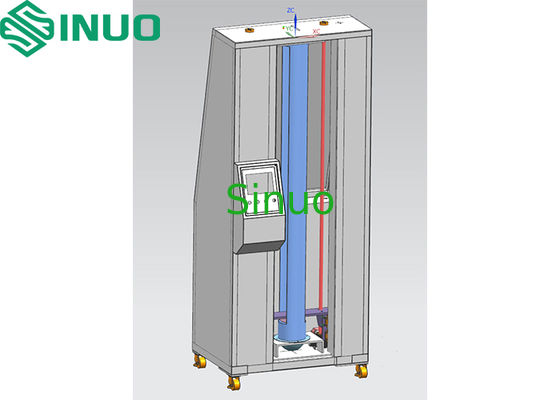

Struttura:
Specifiche tecniche:
| - No, no, no, no. | Articolo | Specificità |
| 1 | Fornitore di energia | AC 220V 50Hz, 1 kW |
| 2 | Sistema di controllo | Controllo PLC, funzionamento touchscreen |
| 3 | Campione di prova | campione stampato in metallo in 3D, dimensioni massime 20 × 20 × 20 cm |
| 4 | Stazione di prova | 1 stazione |
| 5 | Palla di acciaio | Φ180 mm, 24 kg |
| 6 | Altezza di caduta | 200×1800 mm, regolabile tramite touchscreen |
| 7 | Energia di impatto | Calcolato per E = mgh, fino a 423 J |
| 8 | Tubo di guida per la caduta | Tubo dedicato per ciascun impattore, con piccolo spazio libero |
| 9 | Punto di impatto | Posizione fissa e costante attraverso caduta guidata |
| 10 | Cicli di prova | 0999,999, prestabilita |
| 11 | Processo di prova | Sollevamento tramite elettromagneto, rilascio manuale o automatico |
| 12 | Struttura del telaio | Fabbricazione a partire da materie tessili |
| 13 | Dimensioni (W × D × H) | Circa 1000 × 700 × 2300 mm |
| 14 | Peso | 250 kg |
Configurazione del sistema principale:
| Componente | Marchio |
| Apparecchi elettrici | Sinuo |
| PLC | Mitsubishi |
| Dispositivo touch | Weintek |
| Componenti elettrici | FUJI, Schneider, Omron, Chint |
| Magnete elettrico | Domestico |
| Ferrovia guida | Taijia |
| Cornice | Sinuo |
| Fabbricazione | Sinuo |
| Software | Sinuo |
