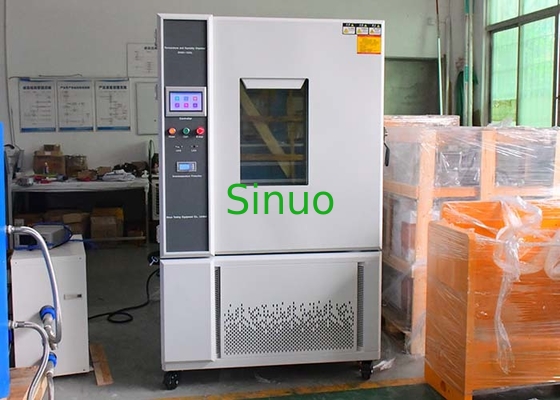

Camera ambientale per prove ambientali IEC 60068-2-1 1000L -70°C a +150°C

Dimensione della camera

Un livello acustico≤70dB ((A))

(Misurato in una stanza insonorizzata con una temperatura ambiente di 25°C e un'eco bassa.Ogni punto di prova è situato a 1 metro orizzontalmente dalla fonte di rumore e a 1 metro sul suolo.- Sì.

1Materiale delle pareti esterne: A3 board spraying.

2Materiale della parete interna: lamiera di acciaio inossidabile spazzolato SUS#304.

3Materiale di isolamento termico della camera: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

4Materiale di isolamento della porta della camera: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

1- Ventilatori centrifughi a asse lungo in acciaio inossidabile: 2 set/90 W.

2Ventilatore, riscaldatore, evaporatore (anche deumidificatore), dispositivo di drenaggio, porta di bilanciamento della pressione, deflettore d'aria regolabile, sensore di temperatura

1- finestra di osservazione: 400x600x40 mm vetro temperato al vuoto a 3 strati

2. Maniglie piatte

3. Cerniere per porte: cerniere importate SUS # 304

4Lampada di risparmio energetico all'interno della camera

5. buco di piombo: φ50 mm 1 pezzo

1La porta a un pezzo si apre verso l'esterno, con la cerniera a sinistra e la maniglia a destra (quando si guarda la parte anteriore della scatola).

2. dotata di un meccanismo di chiusura della porta di sicurezza (la porta può essere aperta nella sala di prova), dotata di calore elettrico per evitare la condensazione,e la gamma visibile della finestra di osservazione del vetro isolante (W400×H600mm)Il telaio della porta è dotato di un dispositivo di riscaldamento elettrico anticondensazione.

1. riscaldatore elettrico in acciaio inossidabile a forma di radiatore a pinna

2. Metodo di controllo del riscaldamento: SSR (Solid State Relay) modulazione della larghezza di impulso senza contatto a periodo uguale

3Potenza di riscaldamento: circa 3 kW

1Compressore a scorrere a bassa temperatura ed a basso rumore Hitachi o Emerson (metodo di dissipazione del calore raffreddato ad aria).

2Metodo di raffreddamento: raffreddamento ad aria

1L'adeguamento automatico del dispositivo di portata del carbone freddo è adottato per eliminare efficacemente il carico di riscaldamento del prodotto da testare, che è sincronizzato con la tecnologia tedesca/giapponese.

2Rispetto ai disegni tradizionali, la stabilità e la riproducibilità del controllo sono superiori e raggiunge prestazioni ultra elevate in termini di risparmio energetico e di risparmio energetico.

Compressore a scorrere a bassa temperatura e basso rumore Hitachi o Emerson

1Il condensatore e l'evaporatore adottano un dispositivo di pinna in alluminio di tipo doppio spoiler AC&R.

2I dispositivi di stretta adottano accessori di refrigerazione di marchi famosi importati.

1Il regolatore del sistema di controllo regola automaticamente le condizioni di funzionamento del compressore di refrigerazione in base alle condizioni di prova.La capacità di raffreddamento di uscita può essere controllata per raggiungere il principio di risparmio di energia elettrica e acquaLe condizioni di lavoro sono più stabili, soprattutto l'umidità di funzionamento può risparmiare il 30% di energia elettrica.

2Valvola di regolazione della pressione di evaporazione.

3Circuito di raffreddamento dell'aria di ritorno del compressore

1. Le curve e la temperatura e l'umidità possono essere visualizzate sulla stessa interfaccia

2. La visualizzazione sullo schermo di temperatura e umidità

3. Le curve possono essere registrate in tempo reale

Indicatori tecnici:

1. schermo touch colorato da 7 pollici

2Due modalità di controllo: programma/valore fisso

3Tipo di sensore: due ingressi PT100 (input elettronico del sensore opzionale)

4. modalità di uscita: impulso di tensione (SSR) /uscita di controllo: 2 (temperatura/umidità)/2 uscita analogica 4-20mA/16 uscite di relè (passivo)

5Segnale di controllo: 8 segnali di controllo IS/8 segnali di controllo T/4 segnali di controllo AL

6. segnale di allarme: 16 DI allarmi di ostacolo esterno

7. Intervallo di misurazione della temperatura: -90,00°C-200,00°C, (opzionale -90,00°C-300,00°C) errore ±0,2°C

8. Intervallo di misura dell'umidità: 1,0 - 100% RH, errore ± 1% RH

9Interfaccia di comunicazione: (RS232/RS485, distanza massima di comunicazione 1,2 km [fibra ottica fino a 30 km]

10Tipo di lingua di interfaccia: cinese/inglese

11. Dotato di funzione di input inglese

12. Può essere utilizzato con una stampante (funzione USB opzionale)

13. Una varietà di uscite di relè combinate di segnali, e i segnali possono essere sottoposti a operazioni logiche (NOT, AND, OR, NOR, XOR), indicati come capacità di programmazione PLC

14Metodi di controllo del relè diversificati: modalità parametro->relè, modalità relè->parametro, modalità combinazione logica, modalità segnale composito

15. Editing del programma: 120 gruppi di programmi possono essere programmati, e ogni gruppo di programmi può programmare fino a 100 segmenti

Precisione: temperatura ± 0,1°C + 1 cifra, umidità ± 1%R.H+ 1 cifra

Risoluzione: temperatura ±0,01°C, umidità ±0,1%R.H.

La pendenza di temperatura: da 0,1 a 9,9 può essere impostata.

Dispone di funzioni di standby e di allarme a limite superiore e inferiore.

Segnale di ingresso di temperatura e umidità PT100x2.

9 serie di impostazioni dei parametri di controllo PID, calcolo automatico PID.

Lampadina secca e bagnata con funzione di schermo di correzione automatica

1. PID di saturazione anti-integrale

2Metodo di controllo della temperatura bilanciata BTC + controllo della capacità di raffreddamento intelligente DCC + controllo elettrico intelligente DEC (attrezzature di prova della temperatura)

3Metodo di controllo della temperatura e dell'umidità bilanciato BTHC + controllo della capacità di raffreddamento intelligente DCC + controllo elettrico intelligente DEC (attrezzature di prova della temperatura e dell'umidità)

Adotta la modalità di dialogo sullo schermo, non è richiesto l'inserimento di un tasto e lo schermo tocca direttamente le opzioni.

I valori di temperatura impostati (SV) e effettivi (PV) sono visualizzati direttamente.

Può visualizzare il numero di programma attualmente eseguito, il segmento, il tempo rimanente e il numero di cicli.

Esecuzione della funzione di tempo accumulato.

Il valore di impostazione della temperatura del programma è visualizzato in una curva grafica, con la funzione di visualizzazione in tempo reale dell'esecuzione della curva del programma.

Equipaggiato con uno schermo separato per l'editing del programma, su ogni pagina possono essere inseriti almeno 5 segmenti di temperatura, umidità e tempo.

Il cinese e l'inglese possono essere scambiati a volontà.

La schermata del prompt di errore viene visualizzata.

La retroilluminazione dello schermo può essere regolata.

La funzione di protezione dello schermo può essere impostata su timer, TIMER o spegnimento manuale.

Gruppi di programmi disponibili: massimo 120 PATTEN.

Capacità di memoria disponibile: complessivamente 12000 segmenti.

Esecuzione ripetibile dei comandi: ogni comando può essere eseguito fino a 3200 volte.

Il programma è creato in modo conversazionale, con funzioni come la modifica, la cancellazione e l'inserimento.

Impostazione del tempo dei segmenti 0~99 ore59 minuti.

Dispositivo per il modulo di controllo del tempo programmabile x2 set.

Con memoria di programma spenta, avvio automatico ed esecuzione continua del programma dopo l'accensione.

Con interfaccia di comunicazione RS-485 o RS-232.

Le curve grafiche possono essere visualizzate in tempo reale durante l'esecuzione del programma.

Con regolazione automatica della capacità di congelamento.

Con funzione di avvio e spegnimento programmati.

Con funzione di regolazione di data e ora.

Funzione di blocco chiave e schermo (LOCK).

Dispositivo regolabile di protezione da sovratemperatura (doppia protezione, il primo protettore da sovratemperatura ad altissima precisione che può essere impostato sia per temperature elevate che basse.La protezione ad alta o bassa temperatura può essere impostata per proteggere meglio il prodotto in esame in caso di guasto della macchina.

Il canale dell'aria condizionata e' surriscaldato.

Motore del ventilatore surriscaldato.

Il terreno è piatto, ben ventilato e non contiene gas e polveri infiammabili, esplosivi e corrosivi

Non c'e' nessuna fonte di radiazione elettromagnetica nelle vicinanze.

C'è un drenaggio a pavimento vicino all'apparecchiatura (a 2 metri dall'unità di refrigerazione).

Capacità portante del terreno di cantiere: non inferiore a 800 kg/m2.

Esiste uno spazio di manutenzione appropriato attorno all'attrezzatura.

A: non inferiore a 600 mm

B: non inferiore a 1000 mm

C: non inferiore a 100 mm

D: non inferiore a 600 mm

1- Deve essere utilizzata acqua purificata.

2L' acqua del rubinetto deve essere trattata.

1Temperatura: 5°C-35°C

2Umidità relativa: ≤ 85%

3. Pressione dell'aria: 86 kPa106 kPa

d) Fornitura di energia

AC380V trifase a quattro fili + filo di terra protettivo

Intervallo di fluttuazione di tensione ammissibile: AC (380±10) V

Intervallo di fluttuazione di frequenza ammissibile: (50±0,5) Hz

La resistenza di messa a terra del filo di protezione è inferiore a 4Ω

L'utente deve configurare un interruttore di aria o di alimentazione di capacità corrispondente per l'apparecchiatura nel sito di installazione e questo interruttore deve essere utilizzato indipendentemente per questa apparecchiatura.
