IEC60335-2 Stazione 5 Tester di resistenza alla piegatura dei tubi portatori di corrente

Tester di resistenza alla flessione dei tubi flessibili portacorrente IEC60335-2, 5 stazioni

Informazioni sul prodotto:

Questo dispositivo è conforme allo standard IEC60335-2-2 clausola 21.103, IEC 60312 clausola 6.9, adatto per il tester di resistenza alla flessione dei tubi flessibili portacorrente. La conformità viene verificata tramite il seguente test.

L'estremità del tubo flessibile destinata a essere collegata alla testina di pulizia motorizzata è fissata al braccio oscillante dell'apparecchiatura di prova mostrata in Figura 17. La distanza tra l'asse di rotazione del braccio e il punto in cui il tubo flessibile entra nella parte rigida è di 300 mm ± 50 mm. Il braccio può essere sollevato dalla posizione orizzontale di un angolo di 40°±1°. Una massa di 5 kg è sospesa dall'altra estremità del tubo flessibile o da un punto conveniente lungo il tubo flessibile in modo che, quando il braccio è in posizione orizzontale, la massa sia supportata e non ci sia tensione sul tubo flessibile.

Campioni di prova e limitazioni:

Tubi flessibili per aspirapolvere, tubi flessibili per apparecchi di pulizia ad aspirazione d'acqua, tubi flessibili per lavatrici.

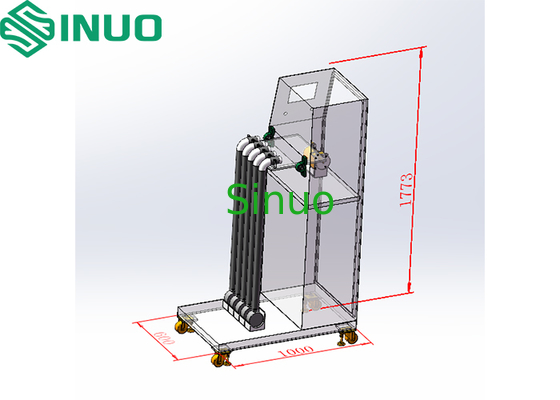

Struttura dell'apparecchiatura:

Parametri tecnici:

Principio di prova:

Utilizza il controllo PLC e il funzionamento touchscreen. Controlla il motore per azionare il meccanismo a ruota eccentrica per sollevare il braccio meccanico (fino a 40°±1°). Il conteggio e la velocità del test possono essere preimpostati, la macchina si arresta automaticamente al raggiungimento del conteggio preimpostato.

Fissare l'estremità del tubo flessibile portacorrente destinato al collegamento alla testina di pulizia elettrica al braccio di rotazione del dispositivo (distanza dalla parte rigida: 300±50 mm). Appendere un peso di 5 kg all'altra estremità del tubo flessibile (il peso può scorrere lungo la piastra di scorrimento del peso). Il braccio di rotazione si solleva dall'orizzontale a 40°±1°, ripete 2500 cicli. Ruotare l'estremità del tubo flessibile di 90° e ripetere il test sopra descritto per altri 2500 cicli. Al termine, eseguire un test di rigidità elettrica sul campione.
