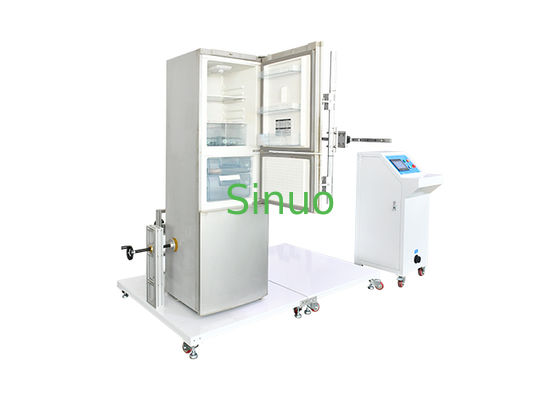

Apparecchiatura per test di durata della porta del frigorifero IEC60335-2-24 Tester per dispositivi di interblocco
| Test Station: | Stazione singola | Test Times: | 0-999999 volte |
| Door Opening or Closing Angle: | 0-90 ° | Door Opening or Closing Speed: | 0-360°/s |
| Number of vacuum suction cups: | 2 pezzi | Available Sample Type: | 2 porte verticali nello stesso lato |
| Control Mode: | Controllo intelligente dello SpA | Load Voltage: | 0-250V, regolabile |
| High Light: | Tester di resistenza delle porte del frigorifero,Tester per dispositivi di interblocco IEC60335-2-24,Apparecchiature per test di elettrodomestici con garanzia |
||
Apparecchiatura per test di durata della porta del frigorifero IEC60335-2-24 Tester per dispositivi di interblocco
Conformità agli standard
Questa apparecchiatura è progettata secondo IEC60335-2-24:2017 “Apparecchi elettrici per uso domestico e similare – Sicurezza – Parte 2-24: Requisiti particolari per apparecchi di refrigerazione, apparecchi per gelati e fabbricatori di ghiaccio, IDT”.
Applicazione
È utilizzato principalmente per testare la durata e la stabilità dei dispositivi di interblocco sulle porte verticali dei frigoriferi. Il sistema assiste anche in altri test ripetuti di apertura e chiusura delle porte, come i test delle prestazioni di sbrinamento e i test di perdita di refrigerante. Adatto per apparecchi di refrigerazione con due porte verticali sullo stesso lato o con un design a porta singola.
Principio di prova
Il processo di test è controllato tramite un programma personalizzato. I servomotori azionano manipolatori dotati di ventose per aprire e chiudere ripetutamente le porte del frigorifero a una velocità impostata. Il sistema verifica la stabilità a lungo termine, la resistenza e la sicurezza del dispositivo di interblocco.
Progettazione strutturale
Armadio di controllo elettrico: Include un dispositivo di regolazione della tensione di carico per test stabili e accurati.
Telaio e manipolatori: Struttura robusta che garantisce un controllo preciso del movimento.
Ventose: Si attaccano saldamente alle porte del frigorifero durante il test.
Azionamento servomotore: Fornisce operazioni di apertura/chiusura della porta fluide e programmabili.
Specifiche tecniche
Campioni di prova: Apparecchi di refrigerazione (frigoriferi verticali con 2 porte sullo stesso lato o 1 porta)
Dimensioni dell'apparecchiatura (L × P × A): 1500 × 1300 × 2000 mm
Peso dell'apparecchiatura: Circa 250 kg
Sistema di controllo: Programmabile con funzionamento automatizzato
Azioni di test: Cicli ripetuti di apertura e chiusura con velocità e frequenza regolabili
Caratteristiche principali
Pienamente conforme agli standard di sicurezza internazionali IEC60335-2-24.
Simulazione realistica delle operazioni della porta con manipolatori servoassistiti.
Struttura del telaio durevole che garantisce prestazioni affidabili a lungo termine.
Sistema di aspirazione a vuoto ad alta precisione per la gestione stabile della porta.
Supporta test di resistenza prolungati per la convalida della sicurezza e delle prestazioni.
Facile funzionamento tramite armadio di controllo intelligente con funzioni programmabili.
Parametri tecnici
| Alimentazione | CA220V±10%/ 50 Hz-60 Hz, potenza 3KW |
| Postazione di prova | Singola postazione |
| Modalità di controllo | Controllo integrato intelligente PLC, funzionamento con interfaccia touch screen umanizzata da 7 pollici |
| Modalità di azionamento | Azionamento servomotore |
| Tipo di campione disponibile | Campione con 2 porte verticali sullo stesso lato o 1 porta |
| Metodo di bloccaggio per la porta | Ventosa, pneumatica |
| Numero di ventose |
2 pezzi |
| Metodo di apertura e chiusura della porta |
La ventosa aspira saldamente sulla porta, quindi il servomotore aziona il manipolatore avanti e indietro, la velocità, l'angolo, i cicli di prova possono essere impostati e visualizzati sul touch screen |
| Direzioni di apertura e chiusura della porta |
Destra o sinistra |
| Velocità di apertura o chiusura della porta | 0-360°/s, può essere preimpostata |
| Angolo di apertura o chiusura della porta |
0-90°, può essere preimpostato |
| Tempi di prova | 0-999999 volte, può essere preimpostato |
| Tensione di carico | 0-250V, regolabile |
| Contenuti del test | Test di resistenza del dispositivo di interblocco della porta del frigorifero (IEC60335-2-24:2017) |
| Protezione di sicurezza | |
| Alimentazione | Protezione dalle perdite, protezione da sovraccarico e cortocircuito |
| Motore | Sovraccarico, protezione da cortocircuito |
