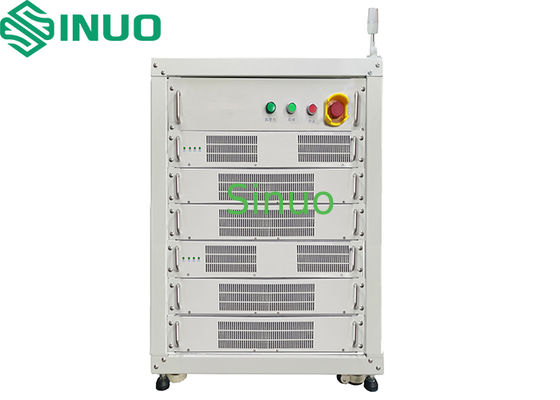

Sistema di prova di batteria rigenerativa ad alta precisione per l'analisi delle prestazioni degli ioni di litio

- No, no, no, no.

Articolo

Specificità

1

Modello

SNCTS100V60A-8CH

2

Canali principali

8 canali

3

Modalità di funzionamento del canale

Completamente indipendente

4

Modi operativi del canale principale

Carica: CC, CV, CCCV (transizione agevole senza impatto)

Scarico: CC, CP, CV

Altri: In attesa, fermati.

Condizioni di terminazione del test del canale principale

Tempo, tensione, corrente, capacità, ecc.

5

Tensione del canale principale

Intervallo di tensione di ricarica

0V-100V

Intervallo di tensione di scarica

10V-100V

Accuratezza

± ((0,05%RD+0,05%FS)

Risoluzione

0.1 mV

Canale principale Corrente

Max.

± 60A

Min.

± 150mA

Accuratezza

± ((0,05%RD+0,05%FS)

Risoluzione

0.1mA

Tempo di risposta di avvio corrente

≤ 20 ms

Orario di commutazione corrente

≤ 40 ms

Il tempo

Risoluzione

1000 mS

Potenza

Prodotto

Potenza massima continua per canale: 6000W

Stabilità

±0,1%FS

Efficienza

Massimo Efficienza della carica

85%

Efficienza massima dello scarico

85%

Feedback della griglia

Distorsioni armoniche

≤ 3%

Fattore di potenza

≥ 0.99

Funzione di taglio del canale ausiliario

Il sistema consente di impostare le condizioni in base alle quali il passaggio del canale principale si fermerà o cambierà quando il segnale del canale ausiliario raggiunge un valore specificato.

6

Comunicazione

Interfaccia Ethernet RJ-45 per la trasmissione di dati stabile e in tempo reale

BMS Comunicazione

CAN/RS485 (facoltativo)

7

Programma di controllo

Supporta la protezione dei dati di spegnimento, consentendo la continuazione del test dopo un'interruzione di corrente inaspettata, l'arresto manuale o dai file di dati salvati.

I limiti di sicurezza possono essere configurati, compresi i limiti di tensione inferiore e superiore, i limiti di corrente inferiore e superiore e la protezione della tendenza di tensione/corrente.La protezione può essere impostata per ogni singola fase.

Per il canale ausiliario possono essere configurati parametri quali limiti di tensione superiore/inferiore e limiti di temperatura superiore/inferiore.

Cicli massimi

9999

Strati di nidificazione

fino a 10

Formati orari

h / min / s

Registrazione dei dati

≥ 1000 ms

8

Visualizzazione dei dati

Elenco dei cicli

numero di cicli, capacità di carica/scarica, energia, tensione media

Elenco dei processi

numero di processo, modalità, tempo, capacità, energia, tensione/corrente terminale

Elenco dettagliato

numero di registrazione, tempo di sistema, tempo cumulativo, tensione, corrente, potenza, energia

9

Data di esportazione

Dati esportabili in file Excel e grafici; fornisce rapporti di efficienza, curve di carica/scarica, caratteristiche di tensione/corrente, ecc.

10

Tipi di curva

Asse X: tempo totale, capacità, numero di cicli, ecc.

- E '...a)- Sì.:Voltaggio totale, corrente, capacità, temperatura della cella, capacità di carica/scarica, tensione della cella, ecc.

11

Software Protezione

sovra/sotto tensione, sovra/sotto corrente, sovra-temperatura, recupero di perdite di potenza, fluttuazioni anormali di corrente, ecc.

Hardware Protezione

Polarità inversa, sovracorrente, sovratensione.

Alarme

interruttore di emergenza, spegnimento automatico, connessione/disconnessione di carico automatico.

12

Linee di uscita

Connessione a quattro fili (linee di corrente e di tensione separate).

13

Frigorifero

raffreddamento forzato.

14

Livello di sicurezza

Risponde alle norme EN60950 e GB4943.

Noise

Testato secondo il metodo specificato inIEC 62040-3Il livello di rumore è inferiore a75 dBAIl misuratore di livello acustico utilizzato deve essere conforme a:Requisiti di tipo I della IEC 804, con una precisione superiore a ± 0,5 dB.

Livello di protezione

Protezione IP22

15

Possibilità di manutenzione

Progettazione modulare; pezzi di ricambio sostituibili; manutenzione gratuita durante il periodo di garanzia.

16

Aggiornamento del software

Aggiornamenti software gratuiti a vita (fino all'incompatibilità hardware).

17

Tasso di fallimento

≤ 1%

18

Dimensioni dell'apparecchiatura

Dispositivo: 670 W × 850 D × 960 H mm
Unità principale: 560 (W) × 620 (D) × 100 (H) mm
(esclusa la lampada di segnalazione)

19

Direzione della manutenzione

Accesso anteriore e posteriore

20

Colore

Unità principale: Ice Gray GY09
Armadio: Macchine utensili Grigio GY10
(Personalizzabile)

21

Ambiente

Fornitore di energia

380VAC ±10%, tre fasi a cinque fili, 50Hz ±5%

Potenza nominale

54kW (L252×3 + N42 + PE42)

Temperatura ambiente

-20°C ~ 40°C

Umidità

10%~90% RH, non condensante

Altri

Evitare l'umidità, le vibrazioni e la polvere; non per ambienti esplosivi o di vapore

22

Nota di sicurezza

1.Assicurare una corretta messa a terra dell'apparecchiatura.

2.Mantenere l'area intorno all'attrezzatura pulita.

3.Non aprire i pannelli interni durante il funzionamento.

4.Assicurarsi che i canali di prova siano a vuoto prima di collegare o rimuovere le batterie.

5.In caso di emergenza, premere l'interruttore di arresto di emergenza prima di qualsiasi altra operazione.
