Rack di invecchiamento termico per apparecchi di illuminazione intelligenti con monitoraggio della temperatura a 64 canali
| Test Items: | test di invecchiamento dei canali degli apparecchi di illuminazione (con funzione di monitoraggio de | Test Sample: | Lampione stradale, lampada (E27), faretto da incasso, pannello luminoso |
| Output Power: | 0-300 V, 3 kVA | Temperature Monitoring: | 64 canali, in tempo reale |
| Test Cycle: | 0-999999 volte, può essere preimpostato | Operation Interface: | versione per computer o touchscreen |
| High Light: | Scaffalatura per la prova dell'invecchiamento termico a LED,Scaffale di monitoraggio della temperatura a 64 canali,apparecchiature di prova per apparecchi di illuminazione intelligenti |
||
Rack di invecchiamento termico per apparecchi di illuminazione intelligenti con monitoraggio della temperatura a 64 canali
Informazioni sul prodotto:
Il rack di invecchiamento termico degli apparecchi è progettato e prodotto in base alle esigenze del cliente e alla forma, al materiale, alle dimensioni massime del campione di prova,peso massimo e altri dati forniti dall'utenteEsso è utilizzato per simulare la prova di invecchiamento delle luci, monitorando l'aumento della temperatura per determinare se vi è un impatto sull'utilizzo e verificare la sua affidabilità.
Questa apparecchiatura adotta il controllo intelligente PLC con tecnologia matura, un modello di controllo computerizzato opzionale, dotato di un regolatore di tensione regolabile, ogni strato è controllato in modo indipendente,e possono essere testati contemporaneamente campioni diversiAllo stesso tempo, è dotato di un termometro a 64 canali, in grado di monitorare in tempo reale l'aumento della temperatura del campione.
Principio di prova:
La tensione di uscita è regolata attraverso il regolatore di tensione per alimentare i campioni di luce.Il sistema di controllo intelligente PLC può controllare l'apertura e la chiusura delle lampade in base all'orario di accensione e spegnimento prestabilitoLa versione touchscreen del rilevatore di temperatura è esterna e monitora l'aumento della temperatura della lampada in tempo reale.La versione computerizzata dello strumento di controllo della temperatura è integrata e comunica con il computerPuò formare una curva di temperatura-tempo sul computer e controllare l'alimentazione in e fuori in base all'aumento della temperatura.
Versione touch screen (SN9938) / versione per computer (SN9938A)
Le caratteristiche principali sono le seguenti:

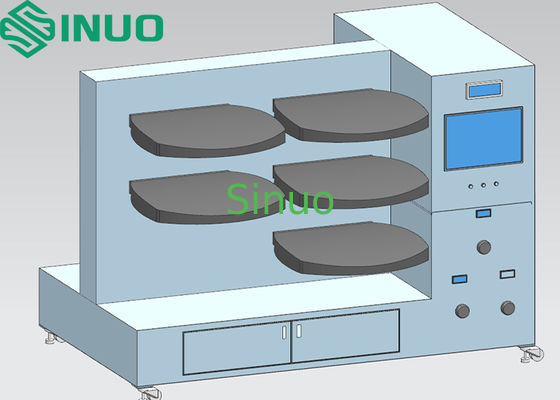

1. Adottando una struttura a tre strati (come illustrato nella figura sopra).
2Ogni strato è dotato di un regolatore di tensione separato, la capacità è di 3KVA, la tensione regolabile è 0-300V e l'uscita AC.
3.Sono previste 20 stazioni.5 per lampadari stradali, 5 per lampade (tipo E27) e 10 per altri prodotti di illuminazione.Eogni postazione di lavoro è dotata di apparecchi di illuminazione e di un terminale di connessione.
4Il PLC è utilizzato per controllare il tempo di accensione e spegnimento di ogni strato e i segmenti del programma possono essere modificati.
5Equipaggiato con un termometro a 64 canali per rilevare l'aumento di temperatura di ogni campione.
6. Esistono due opzioni: touch screen e versione per computer.Può formare una curva di aumento della temperatura-tempo sul computer e formare un rapporto per la stampa diretta.
7La gamma di campioni di prova è ampia. Il rack di invecchiamento completo e la spaziatura sono i seguenti. La dimensione massima del campione che può essere installato è WD = 1000 * 600 mm.
Parametri tecnici:
|
Potenza di ingresso |
AC220V 50HZ, 10kW |
|
Controllo elettrico |
Controllo intelligente Mitsubishi PLC |
|
Interfaccia operativa |
WEINVIEW Interfaccia uomo-macchina a colori da 7 pollici con schermo touch,versione facoltativa di funzionamento del computer. |
|
Oggetti di prova |
prova di invecchiamento del canale degli apparecchi di illuminazione (con funzione di monitoraggio della temperatura) |
|
Campione di prova |
Luci stradali, lampade (E27), luci a discesa, luci a pannello... |
|
Potenza di uscita di prova |
3 canali (un canale per ogni strato); 3 pcs regolatori di tensione di 0-300V, 3kVA. Ogni uscita è dotata di regolazione indipendente della tensione e di indicazione della tensione; ogni gruppo di uscite è dotato di monitoraggio dello stato di funzionamento, di tempo di accensione/spena e di indicazione del tempo di funzionamento totale; |
|
Raccolta dei dati relativi alla temperatura |
SN1000 termometro Numero di canali: 64 canali Frequenza di campionamento: 1S Modalità di registrazione: registrazione a ciclo Distribuzione di potenza: 1 canale di distribuzione di potenza 24VDC Modulo di acquisizione della temperatura 1708P1 segnale di ingresso: termocoppia K, E, R, B, N, T, E, J, S, WRE5-26, WRE3-25, corrente 4-20mA, 0-10mA, 0-20mA o tensione 0-5V, 0-10V, 1-5V. |
|
Ciclo di prova |
0-999999 volte, può essere predefinito |
|
Potenza in tempo |
0-99h59min59s può essere predefinito |
|
Tempo di spegnimento |
0-99h59min59s può essere predefinito |
|
Terminale di connessione campione |
Termini di connessione rapida a molla, uno per stazione di lavoro |
|
Protezione |
Fermo di emergenza, perdite, cortocircuito, sovraccarico e altre misure di protezione |
|
Dimensioni e peso |
WDH=2200*1700*1500mm, peso circa 300kg |
|
Accessori |
Termocoppia: Omega K tipo TT-30, un rotolo, circa 300 metri Termini: 20 pcs |
Tabella di configurazione principale del sistema:
|
Tipo |
Nome |
Modello/Specificazioni |
QTY |
Unità |
Marchio |
Commento |
|
Sistema di controllo elettronico |
Controller touch screen |
VISTA DELLA VITA |
1 |
PC |
Corea |
|
|
PLC |
Mitsubishi |
1 |
PC |
Giappone |
|
|
|
Interruttore di protezione dalle perdite |
63A |
1 |
PC |
Chint |
|
|
|
Interruttori, pulsanti, luci |
22 mm |
Diversi |
PC |
Chint |
|
|
|
Relay |
2J, 4J |
Diversi |
Impostato |
Omron |
|
|
|
Fornitore di alimentazione alternativo |
S150 |
1 |
Impostato |
- Bene, in senso positivo. |
|
|
|
Voltmetro |
|
3 |
PC |
- Bene, in senso positivo. |
|
|
|
Regolatore di tensione |
3 KVA |
3 |
PC |
Yingdong |
|
|
|
Struttura |
Fabbricazione |
|
1 |
PC |
Sinuo |
|
|
Scaffale |
|
1 |
PC |
Sinuo |
|
|
|
Caster |
|
4 |
PC |
Sinuo |
|
|
|
|
Calcolatore di temperatura |
SN1000 |
1 |
PC |
Sinuo |
64 canali |
|
Software |
Programma |
/ |
1 |
Impostato |
Sinuo |
|
