IEC 60335-2-21 Scaldabagni elettrici

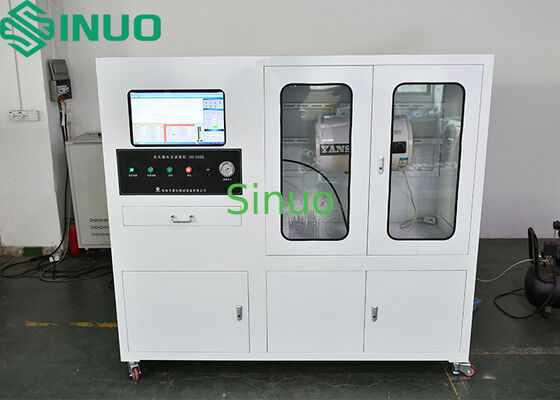

Macchina per prove di tenuta alla pressione a impulsi per scaldabagni elettrici IEC 60335-2-21

Informazioni sul prodotto:

Questa macchina per prove di pressione del rivestimento dello scaldabagno è progettata per soddisfare i requisiti della norma IEC 60335-2-21:2012, clausola 22.47.

La macchina è progettata per la resistenza agli urti della pressione dell'acqua del rivestimento dello scaldabagno elettrico a accumulo. Può funzionare continuamente per 24 ore. La macchina adotta il controllo PLC e il funzionamento tramite display touchscreen. Gli accessori principali sono di marche importate e di alta qualità nazionali, il funzionamento è stabile e affidabile.

Descrizione della funzione:

Rimuovere l'involucro esterno e altri componenti elettrici dello scaldabagno da testare, l'assemblaggio del contenitore dello scaldabagno con il tubo riscaldante installato viene sottoposto a rilevamento delle perdite alla pressione nominale, il contenitore deve essere sigillato a una pressione nominale di 100±5%. Iniettare acqua nel contenitore a temperatura ambiente (eccetto il contenitore in silicio rame) e svuotare l'aria nel contenitore, quindi pressurizzare alternativamente il contenitore con la pressione tra il 15% e (100±5)% della pressione nominale. Eseguire la pressurizzazione per 80.000 volte alla frequenza di 20-40 volte/min. Alla fine di ogni pressurizzazione di 10.000 volte, la pressione viene mantenuta almeno alla pressione di esercizio massima per 10 minuti. Dopo il test ad alta e bassa pressione, il rivestimento non deve presentare deformazioni significative visibili.

Parametri tecnici:

a. Postazione di prova: 1 (soddisfa il rivestimento massimo di 500L)

b. Capacità del serbatoio dell'acqua: ≤500L (varia a seconda della capacità del serbatoio e del numero di stazioni)

c. Pressione dell'acqua di prova: Secondo lo standardrd, dovrebbe essere impostato in due gruppi, ovvero 0,15 MPa quando la pressione viene rilasciata e 0,75 MPa quando la pressione viene aumentata.

d. Pressione massima dell'acqua: ≤0,9 MPa

e. Frequenza di prova: da 20 a 40 volte al minuto (varia a seconda delle dimensioni del contenitore interno)

f. Tempo di prova: Aumento della pompa, il tempo di mantenimento può essere impostato in base ai requisiti dello standard di prova da 0,2 a 3 secondi

g. Numero di prove: è possibile impostare da 0 a 999999 volte (è possibile preimpostare il numero di prove richieste e si fermerà automaticamente al termine delle prove preimpostate.)

h. Tempo di ciclo: è possibile impostare da 0 a 999999 volte.

(Per ogni 10.000 prove, mantenere la pressione per 10 minuti a una pressione di 0,75 MPa, il test successivo può essere eseguito solo se il rivestimento non presenta deformazioni significative visibili)

i. Tempo di mantenimento della pressione: aumento della pompa, il tempo di mantenimento può essere impostato in base ai requisiti dello standard di prova da 0,2 a 3 secondi

j. Posizionamento del campione: strutture orizzontali e orizzontali, sinistra e destra per la selezione del cliente.

k. Con funzione di protezione dallo spegnimento, il contatore smette di contare dopo lo spegnimento e il contatore viene salvato automaticamente per memorizzare i dati.

l. Manometro antiurto a puntatore (utilizzato per visualizzare la pressione corrente e la pressione del test di durata, il limite superiore della pressione può essere impostato), la valvola a sfera viene aggiunta davanti al manometro e il canale dell'acqua può essere chiuso in caso di emergenza per proteggere il manometro.

m. La parte elettrica dell'apparecchiatura ha una funzione di protezione dalle perdite e la camera di controllo elettrico è installata sul lato della macchina, che è completamente impermeabile.

n. L'apparecchiatura ha le funzioni di rilevamento delle perdite e protezione del campione. Quando il campione perde, l'apparecchiatura si fermerà automaticamente dopo che la sonda di rilevamento è stata rilevata, impedendo di causare incidenti incerti.

o. Connettore del campione: Configurato di serie con connettore M14×1.5 e possono essere forniti connettori diversi in base ai campioni (il cliente deve offrirci il tipo/dimensione dei connettori e così via, il costo è aggiuntivo)

p. Consumo di acqua: In base al volume del campione + 50L, max.500L.

q. Alimentazione: trifase AC380V ± 10, 50HZ.

r. Dimensioni dell'apparecchiatura: WDH1800*900*2000mm

Configurazione principale:
