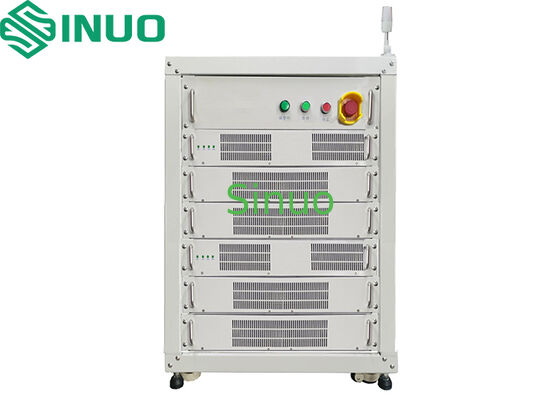

EN60950 Apparecchiatura di collaudo per pacchi batteria rigenerativi ad alta precisione

EN60950 Apparecchiatura di collaudo per pacchi batteria ad alta precisione e rigenerativi

Panoramica dell'apparecchiatura

L'apparecchiatura di collaudo per pacchi batteria ad alta precisione e rigenerativi può eseguire test su vari indicatori di prestazione delle batterie agli ioni di litio, come capacità, stato di carica, sovraccarico e scarica eccessiva. Il dispositivo è caratterizzato da alta potenza, efficienza, precisione e prestazioni. Utilizza la tecnologia di feedback energetico rigenerativo, che riduce notevolmente l'emissione di calore, il consumo energetico e i costi operativi.

Architettura del sistema

L'apparecchiatura è composta principalmente dal computer host, dal computer intermedio, dai moduli DC/AC, dai moduli DC/DC, dal computer inferiore e dal sistema di acquisizione ed elaborazione dati. Può raccogliere informazioni in tempo reale come la tensione, la corrente, la capacità e l'energia di ogni singola cella. Il sistema supporta opzionalmente la raccolta dei dati sulla temperatura della batteria e i dati raccolti vengono memorizzati in un database appositamente progettato, fornendo varie funzioni di statistica, analisi e generazione di report.

Figura 1 Diagramma dell'architettura del sistema

Funzioni principali del sistema:

1. Test di durata del ciclo della batteria

2. Test di capacità della batteria

3. Test della resistenza interna DC

4. Test delle caratteristiche di carica/scarica

5. Test di mantenimento della carica

6. Test dell'efficienza di carica/scarica

7. Test di scarica profonda / scarica a tensione costante

8. Test di tolleranza al sovraccarico e alla scarica eccessiva

9. Test delle caratteristiche di temperatura

Sistema Caratteristiche principali:

1. Tecnologia di feedback energetico rigenerativo per un'elevata efficienza energetica e una minima generazione di calore, riducendo significativamente il consumo energetico e i costi operativi.

2. Tecnologia a tre fasi bilanciata (senza linea neutra), riducendo il carico sulla rete.

3. Funzione di soft-start per ridurre l'impatto sulla rete elettrica durante l'avvio.

4. La precisione del dispositivo supera lo 0,05%, con un tempo di registrazione dei dati fino a 1000 ms per ciclo e un'elevata stabilità.

5. Canali indipendenti che consentono impostazioni di carica/scarica indipendenti per ciascun canale.

6. Funzioni complete di ingresso/uscita e protezione come protezione da collegamento inverso, protezione da ripristino in caso di interruzione di corrente e protezione da contatto scadente.

7. Nessuna corrente di impatto all'avvio del canale, transizione senza soluzione di continuità tra corrente costante e tensione costante, senza picchi di corrente.

8. Integrazione di rete multistrato per il controllo centralizzato tramite un PC, supportando oltre 1000 canali; i sistemi di grandi dimensioni supportano anche il monitoraggio remoto.

9. I canali possono essere collegati in parallelo liberamente in base alle esigenze per espandere la funzionalità.

10. Design modulare per una facile manutenzione.

11. Cavi di uscita a connessione rapida per una facile installazione e manutenzione.

12. I dispositivi di fissaggio con morsetti ad ago placcati in oro riducono il riscaldamento e facilitano il carico/scarico della batteria.

13. Progettazione di circuiti digitali basata su processori DSP ad alta velocità per il controllo e l'elaborazione del sistema.

14. Utilizza la tecnologia di rettifica sincrona per una migliore efficienza energetica e dimensioni hardware più ridotte.

15. Con ricche risorse di dispositivi esterni e capacità di elaborazione digitale ad alta velocità per soddisfare i requisiti di elaborazione dei dati e di controllo del sistema.

16. Invia direttamente le variabili di controllo tramite porte I/O al DSP per l'elaborazione.

17. L'hardware del sistema è progettato per semplicità e affidabilità.

18. Il design modulare facilita gli aggiornamenti e la manutenzione del sistema.

Descrizione della funzione software

1. Il dispositivo viene utilizzato principalmente per i test di carica/scarica della batteria e i relativi test delle caratteristiche della batteria, con canali di test completamente indipendenti. Tramite il controllo della programmazione software, gli utenti possono programmare qualsiasi corrente e tensione entro l'intervallo per la carica/scarica della batteria. I dati dei test possono essere tracciati collegando le informazioni sul prodotto tramite codice a barre e monitorati in tempo reale durante la carica/scarica.

2. Protezioni di sicurezza: Il dispositivo è dotato di protezione da collegamento inverso, rilevamento di anomalie della linea di campionamento della tensione e protezione da anomalie della linea di test della corrente. Se la batteria è invertita, il canale non può emettere o immettere corrente. Metterà inoltre in pausa il test quando le linee di campionamento della tensione sono scollegate o la linea di corrente è collegata in modo scadente. Il dispositivo include protezione da interruzione di corrente, protezione da sovracorrente, protezione da sovratensione e protezione da sovratemperatura per test sicuri.

3. Flusso di lavoro del processo: È possibile programmare variabili personalizzate per implementare più scenari di test, con supporto per cicli nidificati multistrato.

4. Canale indipendente: Ogni canale ha sorgenti di corrente costante e tensione costante programmabili in modo indipendente, con la possibilità di impostare in modo indipendente le fasi del processo di test.

5. Continuazione dell'interruzione: In caso di interruzione di corrente, interruzione della comunicazione o qualsiasi altra anomalia, il test riprenderà automaticamente dall'ultima fase salvata quando le condizioni vengono ripristinate.

6. Protezione e funzionamento offline: Quando la comunicazione tra l'host e il computer inferiore viene interrotta, il sistema entrerà in modalità di funzionamento offline. Il dispositivo si metterà in pausa quando il computer inferiore perde alimentazione e riprenderà il test dopo che il problema è stato risolto.

7. Rilevamento anomalie: Il sistema può acquisire con precisione le variazioni di tensione e corrente. Se le variazioni di tensione o corrente superano determinate soglie, il dispositivo può emettere automaticamente un avviso e mettere in pausa il test.

8. Tracciamento dei registri: Il sistema include una funzione di registro che registra il funzionamento, le anomalie e altri dettagli durante il processo di test per la tracciabilità e la risoluzione dei problemi.

9. Interfaccia dispositivo e computer: Il dispositivo utilizza un'interfaccia Ethernet RJ-45 per l'acquisizione dati remota stabile e in tempo reale tramite la rete dell'ufficio, consentendo il monitoraggio del funzionamento del sistema host in tempo reale.

10. Registrazione ed elaborazione dei dati: Il canale principale può supportare opzionalmente canali di temperatura o tensione per monitorare la temperatura o la tensione della batteria in tempo reale. I dati vengono visualizzati simultaneamente, inclusi la tensione totale, la corrente totale, la capacità totale e i canali di temperatura ausiliari.

11. Analisi ed elaborazione delle curve: Il sistema ha potenti capacità di analisi delle curve, consentendo agli utenti di selezionare liberamente i set di dati desiderati per le curve (come tensione, corrente, capacità-tempo, capacità-tensione e conteggio cicli-tensione finale). Le curve possono essere ingrandite, spostate e confrontate in vari modi e possono essere confrontati più file di dati.

Impostazioni di base delle fasi

Vantaggi dell'apparecchiatura

1. Elevata efficienza di feedback energetico, con un'efficienza fino all'85% durante la carica e la scarica.

2. Elevata precisione di uscita, con deriva di corrente minima ed elevata stabilità, grazie alle unità ADC a 24 bit.

3. Funzioni di protezione di sicurezza, incluso il monitoraggio in tempo reale delle linee di tensione e corrente.

4. La protezione da collegamento inverso della batteria garantisce la sicurezza durante i test.

5. Transizione fluida da corrente costante a tensione costante, prevenendo danni alla batteria.

6. Funzione soft-start per tutte le fasi di carica/scarica per evitare picchi di corrente.

7. Test della resistenza interna DC ad alta precisione, garantendo un'affidabile corrispondenza delle celle.

Parametri tecnici

Interfaccia di controllo principale

Interfaccia di modifica del flusso di processo

Interfaccia di visualizzazione dati del computer host

Elenco componenti

Accessori opzionali
