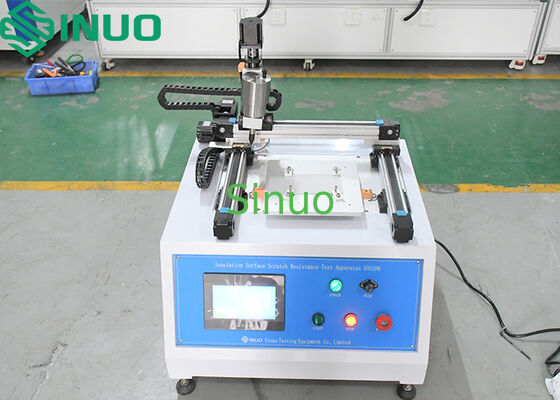

IEC 60335-2 Apparecchio di prova della resistenza ai graffi delle superfici di isolamento automatico
| Test Station: | Una stazione | Control System: | PLC + Touchscreen |
| Scratching Speed: | 0-25 mm/s regolabile | Scratching Times: | 0-9999 volte |
| Test Bench: | Può essere ruotato di 90° | Scratching Pressure: | 10 N±0,5 N 30 N |
| Scratching Pin: | Perno in acciaio temprato con un angolo di 40℃ | Scratching Angle: | Da 80° a 85° rispetto all'orizzontale |
| High Light: | Apparecchio di prova di isolamento IEC 60335-2,Tester automatico di resistenza agli graffi,apparecchiature per la prova superficiale di apparecchi elettrici |
||
- Utilizza un perno in acciaio temprato con punta conica a 40° e raggio di 0,25 mm ± 0,02 mm
- Perno tenuto a un angolo da 80° a 85° rispetto all'orizzontale con una forza assiale di 10N ± 0,5N
- Velocità di graffiatura di circa 20 mm/s
- Crea due graffi paralleli distanziati in modo appropriato per evitare interferenze
- I graffi coprono circa il 25% della lunghezza dell'isolamento
- Una seconda serie di graffi viene eseguita a 90° rispetto alla prima coppia senza incrociarsi
- Sistema di controllo PLC + touch screen per un funzionamento preciso
- Azionamento con motore passo-passo per un controllo accurato del movimento
- Banco di prova con rotazione automatica a 90° per test verticali e orizzontali
- Parametri programmabili di distanza, numero di volte e velocità di graffiatura
| Parametro | Specifiche |
|---|---|
| Alimentazione in ingresso | 115 V 60 Hz |
| Stazioni di prova | Una stazione |
| Sistema di controllo | PLC + touch screen |
| Modalità di azionamento | Azionamento con motore passo-passo |
| Velocità di graffiatura | 0-25 mm/s regolabile, capacità preimpostata |
| Cicli di graffiatura | 0-9999 volte, capacità preimpostata |
| Distanza di graffiatura | Circa il 25% della lunghezza dell'isolamento, capacità preimpostata |
| Banco di prova | Capacità di rotazione a 90° |
| Pressione di graffiatura | 10N±0.5N 30N |
| Perno di graffiatura | Perno in acciaio temprato con punta conica a 40°, raggio di 0,25 mm ± 0,02 mm |
| Angolo di graffiatura | Da 80° a 85° rispetto all'orizzontale |
