IEC 62552:2015 Apparecchi di prova della durata dei cassetti di riscaldamento indipendenti

IEC 62552:2015 Apparecchi di prova della durata dei cassetti di riscaldamento indipendenti

Informazioni sul prodotto:

L'apparecchio di prova della durata dei cassetti di riscaldamento stagnoli è progettato in base alle esigenze specifiche del cliente.È destinato a testare la resistenza dei cassetti verticali di armadi isolati verticaliQuesta attrezzatura di prova completamente automatizzata è adatta per organismi di certificazione, laboratori di fabbrica e altri dipartimenti di prova.

Il sistema utilizza un sistema di controllo intelligente PLC maturo, dotato di meccanismi di esecuzione del movimento regolabili e apparecchiature dedicate.che consentono di preimpostare il percorso di prova, velocità, numero di cicli e tempo di apertura/chiusura della porta, permettendo una simulazione realistica del funzionamento manuale del cassetto con controllo intelligente e multifunzionale.

Principio:

1.Apertura: un servomotore azionerà il braccio meccanico, che tirerà lentamente il dispositivo della maniglia del cassetto con una corda morbida o utilizzerà una ventosa attaccata alla porta del cassetto,aprire il cassetto a 15 ∼ 20 mm prima di aprirlo completamenteDistanza massima di apertura del cassetto: 470 mm.

2.Chiusura: il servomotore spinge il braccio meccanico a spingere il rullo a pressione, facendo sì che il cassetto si chiuda da 15 ∼ 20 mm prima di essere completamente aperto a completamente chiuso.

3.Definizione del ciclo: una sequenza di apertura e chiusura conta come un ciclo. Il processo si ripete automaticamente fino a raggiungere il numero prestabilito di cicli di prova, momento in cui il sistema si ferma.

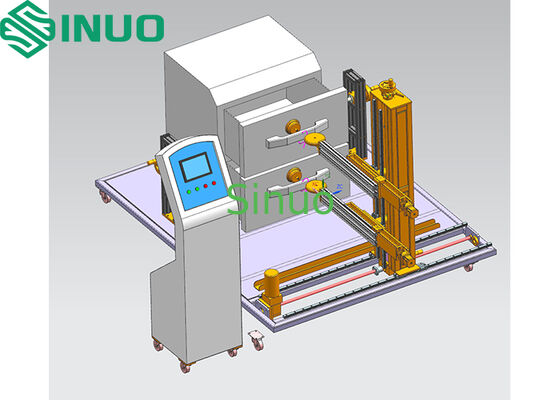

Struttura:

Struttura complessiva del telaio, con campioni posizionati su una piattaforma per ridurre le vibrazioni dell'apparecchiatura e le sollecitazioni relative indotte dal movimento.La piattaforma di base supporta colonne verticali contenenti due meccanismi di tiro (superiore e inferiore), regolabili per accogliere i cassetti in posizioni diverse.

Parametri tecnici:

Introduzione all'unità di sistema:

Il sistema è modulare, progettato e fabbricato rigorosamente secondo gli standard, massimizzando la standardizzazione dei componenti, garantendo prestazioni ottimali e supporto tecnico.I servomotori garantiscono un'elevata affidabilità e una lunga durata di vitaIl sistema è compatto, visivamente attraente e facile da mantenere.

4.1 Unità di manipolazione

4.1.1 Contiene due manipolatori di apertura/chiusura dei cassetti.

4.1.2 fissato alla colonna verticale della piattaforma di base; i bracci sono regolabili verticalmente per adattarsi alle diverse posizioni del cassetto.

4.1.3 composto da un servomotore + un slitto di precisione + un apparecchio dedicato; il servo controllato dal programma guida il dispositivo lungo lo slitto per eseguire movimenti lineari, ottenendo ripetuti cicli di apertura/chiusura del cassetto.

4.2 Cornice

Piattaforma in acciaio con apparecchiature per campioni.

Tre apparecchi per il campionamento sulla piattaforma, con cuscinetti di gomma alle estremità per evitare danni ai campioni.

4.3 Sistema di controllo elettrico intelligente

4.3.1 Comprende cabina di controllo, circuiti di controllo, pannello di comando e componenti di controllo principali.

4.3.2 controllo intelligente PLC (Mitsubishi) e touchscreen a colori da 7 pollici.

4.3.3 Software di sistema sviluppato internamente; la velocità di prova, il numero di cicli e la distanza di percorrenza possono essere preimpostati sul touchscreen, soddisfacendo pienamente i requisiti standard.

Configurazione principale:
