AS/NZS 3112:2017 Figura 2.8 Macchina di prova di piegatura della presa

MOQ:	1
prezzo:	Negoziabile
Imballaggio standard:	Custodia in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN2143

Stazione di prova:

Stazione unica

Modalità di guida:

Azionamento del servomotore

Articolo di prova:

Prova di flessione del perno della spina

Gamma di forza:

0–1000 N

Risoluzione della forza:

0.1 N

Test Actus:

0–200 mm

Prova velocità:

Regolabile 10–300 mm/min (predefinito ≤ 50 mm/s)

Tempo di intervallo:

0–999,9 s, preimpostabile

Descrizione del prodotto

AS/NZS 3112:2017 Figura 2.8 Macchina di prova di piegatura della presa

Informazioni sul prodotto:

Norme applicabili:

JIS C 8303, figura 2 e clausola 7.10

AS/NZS 3112:2017 Figura 2.8 e clausola 2.13.7.2

Campioni di prova:Tappi con maniche isolanti.

Applicazione:

Utilizzato per testare la resistenza alla piegatura di perni di spina con maniche isolanti, al fine di verificare la resistenza meccanica della struttura della spina.

Principio di prova:

Un apparecchio azionato da un motore esercita una forza a 14 ± 0,5 mm dalla superficie di accoppiamento della spina.

Quando viene raggiunto uno spostamento di 7,5 ± 0,3 mm, il dispositivo rimanda il perno alla posizione di partenza.

La velocità di deviazione non deve superare i 50 mm/s.

Un ciclo consiste nella pressione fino a 7,5 mm e nel ritorno al punto di partenza.

Durata di un ciclo: ≤ 60 s

Intervallo tra i cicli: ≤ 10 s

La prova si interrompe automaticamente dopo 20 cicli.

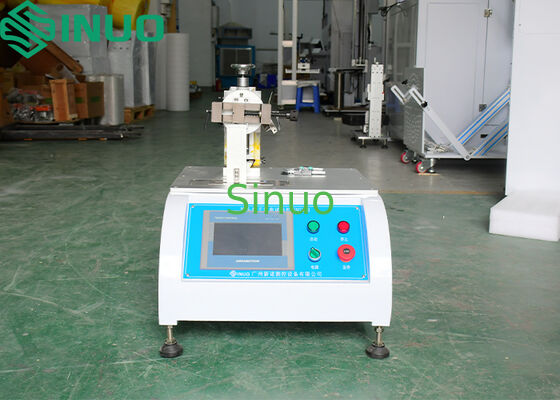

AS/NZS 3112:2017 Figura 2.8 Macchina di prova di piegatura della presa 0

Descrizioni delle prove specifiche di norma:

Test JIS C 8303

Il campione deve essere mantenuto in aria a20 ± 2 °Cper circa1 ora, quindi immediatamente fissato nel dispositivo come indicato nella figura 2.
Un terminale, a circa8.5 mm dalla radice della spina, si sposta alternativamente a sinistra e a destra ad un tasso di10 volte al minuto, tra le posizioni1 ̊2 (15°)- e3°4 (15°), per30 cicli, per determinare se si verifica una rottura del terminale.

Prova AS/NZS 3112

La spina è soggetta a piegatura in una posizione14 ± 0,5 mm dalla radice della spina, con uno spostamento di7.5 ± 0,3 mm, mantenuto per60 secondi, e la stessa azione viene ripetuta20 volte.
Dopo la prova, si verifica se il terminale è rotto.

Il tester è dotato di apparecchiature appositamente progettate che consentono diregolazione anteriore/posteriore e sinistra/destradella spina per un posizionamento preciso.
Il sistema di propulsione utilizza unservomotore, assicurando che la velocità di prova soddisfi i requisiti dimassimo 50 mm/s- e10 cicli al minuto.

Specifiche tecniche:

Articolo	Specificità
Stazione	Stazione singola
Modalità di controllo	Controllo PLC con display touch screen
Modalità di guida	Servo motor drive
Prodotto di prova	Prova di piegatura della presa (modalità di spostamento fisso)
Distanza di forza	0 ‰ 1000 N
Risoluzione della forza	0.1 N (indicazione della forza in tempo reale per il giudizio del contatto)
Corso di prova	0 ‰ 200 mm
Metodo di conservazione del campione	Fabbricazione della forza: speciale tipo paddle per la forza verso il basso e il riallineamento dei perni
	Fabbricazione del campione: centra il perno in modo che la direzione della forza sia centripeta
Velocità di prova	Regolabile 10 ̊300 mm/min (default ≤ 50 mm/s)
Tempo di intervallo	0999.9 s, prestabilita
Posizione di applicazione della forza	14 ± 0,5 mm dalla superficie di accoppiamento della spina
Dislocazione	7.5 ± 0,3 mm dal punto di partenza
Numero di cicli	0·9999 cicli, prestabiliti
Dimensioni e peso	Approximativamente.500 × 500 × 1100 mm (W × D × H)
Peso dell'apparecchiatura	Approximativamente.120 kg
Fornitore di alimentazione	AC 220 V ±10 %, 50 ∼ 60 Hz 0.5kW
