Name: IEC 61386-1:2017 Sezione 10.2 Tester di resistenza alla compressione dei condotti
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN2910
Availability: InStock

MOQ:	1
prezzo:	Customized
Imballaggio standard:	Custodia in compensato
Periodo di consegna:	30 giorni
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Cina

Marca

Sinuo

Certificazione

Calibration Certificate (Cost Additional)

Numero di modello

SN2910

Stazioni di prova:

Stazione unica

Modalità di controllo:

Controllo intelligente dello SpA

Dimensione del campione:

Lunghezza 200 ± 5 mm, posizionata su piastra di base

Modalità di guida:

Azionamento del motore

Gamma di forza:

10–4894 N

Prova velocità:

10–250 mm/min

Test Actus:

0–600 mm

Blocco di compressione:

(50 ± 0,5) × 50 × 50 mm

Evidenziare:

tester per conduit IEC 61386-1

tester di resistenza alla compressione per conduit

Apparecchiature per il collaudo di conduit elettrici

Descrizione del prodotto

Tester di resistenza alla compressione per condotti IEC 61386-1:2017 Clausola 10.2

Informazioni sul prodotto:

Standard applicabili: IEC 61386-1:2017 <Sistemi di condotti per la gestione dei cavi – Parte 1: Requisiti generali> Clausola 10.2

Campioni e ambito di applicazione: Adatto per condotti metallici, non metallici e compositi utilizzati per proteggere e gestire fili e/o cavi isolati per sistemi elettrici o di comunicazione fino a 1000 V CA e/o 1500 V CC.

Scopo del test: Valutare se le prestazioni meccaniche dei condotti dopo la compressione soddisfano i requisiti dello standard.

Principio del test:

Un sistema di controllo PLC aziona il motore per applicare forza tramite un sensore. Il sensore è collegato a un blocco di acciaio di (50 ± 0,5) × 50 mm.

La forza specificata viene applicata al campione entro (30 ± 3) s e mantenuta per (60 ± 2) s. Il diametro esterno del campione viene misurato durante il carico e la deformazione non deve superare il 25% del diametro esterno originale.

Dopo lo scarico, il dispositivo ritorna automaticamente. Dopo (60 ± 2) s, il diametro esterno viene misurato nuovamente e la deformazione non deve superare il 10% del diametro esterno originale.

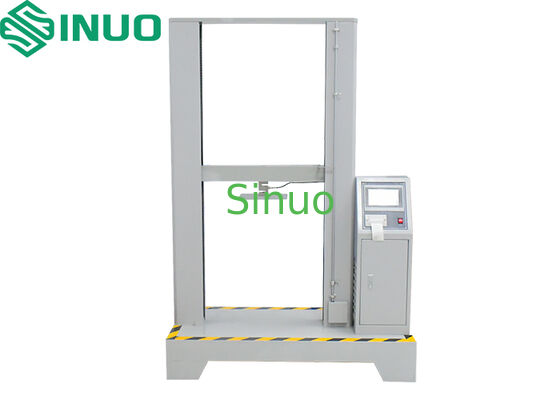

IEC 61386-1:2017 Sezione 10.2 Tester di resistenza alla compressione dei condotti 0

Parametri tecnici:

N.	Articolo	Parametri
1	Alimentazione	220 V CA ±10%, 50–60 Hz
2	Stazioni di prova	Stazione singola
3	Modalità di controllo	Controllo intelligente PLC, funzionamento con touchscreen
4	Dimensioni del campione	Lunghezza 200 ± 5 mm, posizionato sulla piastra di base
5	Modalità di azionamento	Modalità di azionamento
6	Intervallo di forza	10–4894 N, Risoluzione 0,1 N, Classe di precisione 2,5, conforme ai valori di forza specificati nella Tabella 4 dello standard.
7	Corsa	0–600 mm
8	Velocità di prova	10–250 mm/min, regolabile
9	Blocco di compressione	(50 ± 0,5) × 50 × 50 mm (L × L × A), bordi inferiori smussati R1
10	Piastra di base	Piastra in acciaio ≥ 10 mm, dimensioni 500 × 500 mm
11	Tempo di forza costante	0–999,9 s, preimpostabile
12	Procedura di prova	(30 ± 3) s carico → (60 ± 2) s forza costante → rilascio
13	Misurazione del diametro del condotto	Manuale
14	Dimensioni	circa 1000 × 600 × 1350 mm (L × A × P)
15	Peso	150 kg
16	Ambiente operativo	temperatura: 23 ± 2 °C Umidità: 30%–90% RH
