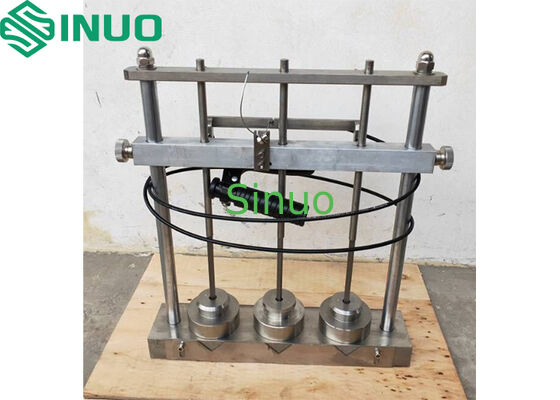

Apparecchiatura per la prova di impatto a bassa temperatura secondo IEC61386-1:2017 Clausola 10.3
| Test stations: | Tre stazioni | Specimen length: | 200±5 mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (tre pezzi ciascuno), tolleranza +1 0% | Drop height: | 100 mm, 300 mm, tolleranza ±1%, regolabile |
| Steel anvil: | Ø20 mm, raggio arco inferiore R300, 100 g | Release method: | Sblocco meccanico manuale a scrocco |
| High Light: | Tester d'impact à basse température IEC61386-1,Apparecchiature per test elettrici con garanzia,Appareil de test d'impact clause 10.3 |
||
IEC 61386-1:2017 Sezione 10.3 Apparecchi di prova di impatto a bassa temperatura
Informazioni sul prodotto:
Norme applicabili: IEC 61386-1:2017
Esemplari e campo di applicazione: adatto a condotti metallici, non metallici e compositi utilizzati per proteggere e gestire fili e/o cavi isolati per sistemi elettrici o di comunicazione fino a 1000 V AC e/o 1500 V DC.
Scopo della prova: Valutare la resistenza meccanica agli urti dei condotti dopo il condizionamento a bassa temperatura.
Principio di prova: Il campione viene colpito da un martello cadente liberato liberamente da un'altezza determinata.
Struttura e caratteristiche:
Questo dispositivo è utilizzato insieme a una camera a bassa temperatura.
L'apparecchio deve essere posizionato su una superficie solida orizzontale.
Prima della prova, il campione deve essere condizionato in una camera a bassa temperatura adeguata e la prova d'urto deve essere completata entro 10 secondi dopo la rimozione dalla camera.
Parametri tecnici:
|
- No, no, no, no. |
Articolo |
parametri |
|
1 |
Modello |
SN2127A |
|
2 |
Stazioni di prova |
Tre stazioni |
|
3 |
Lunghezza del campione |
200 ± 5 mm |
|
4 |
Masse di martello a caduta |
0.5 kg, 1,0 kg, 2,0 kg, 6,8 kg (tre pezzi ciascuno), tolleranza+1 0% |
|
5 |
Altezza di caduta |
100 mm, 300 mm, tolleranza ±1%, regolabile
|
|
6 |
Incudine in acciaio |
Ø20 mm, raggio di arco inferiore R300, 100 g |
|
7 |
Metodo di rilascio |
Sgombero meccanico manuale |
|
8 |
Figura di struttura |
|
