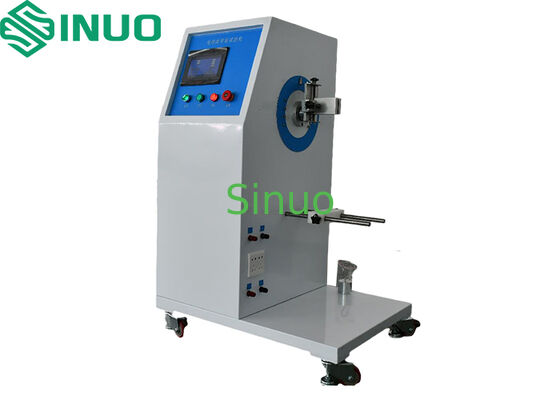

Tester di flessione per tubi flessibili IEC61386-1&23, regolabile 0-360°
| Test stations: | Stazione unica | Drive mode: | Azionamento del servomotore |
| Bending angle: | Regolabile da 0 a 360° | Bending speed: | 0–60 cicli/min |
| Bending cycles: | 0–999.999 | Specimen clamping: | Bloccaggio meccanico |
| High Light: | tester di piegatura per tubi conduit IEC61386,tester per tubi conduit flessibili regolabile a 360°,attrezzatura per test di piegatura per tubi conduit elettrici |
||
Tester per flessibili IEC61386-1 0-360° regolabile
Informazioni sul prodotto:
Norme applicabili:
IEC61386-1:2017
IEC61386-23:2021
Campioni e ambito di applicazione: Adatto per condotti o raccordi metallici, non metallici e compositi per sistemi elettrici o di comunicazione fino a 1000 V CA e/o 1500 V CC.
Scopo del test: Valutare se i raccordi dei condotti con terminazioni soddisfano i requisiti di prestazione meccanica per la resistenza alla piegatura.
Principio del test: Un servomotore aziona una tavola rotante per piegare il condotto flessibile a sinistra e a destra a una velocità e un angolo specificati. La macchina si arresta automaticamente al raggiungimento del numero di cicli preimpostato.
Struttura dell'attrezzatura:
Azionamento con servomotore con ampia piastra di montaggio in alluminio per grandi campioni, garantisce che l'asse di oscillazione sia il più vicino possibile al punto di ingresso del cavo del raccordo, minimizzando lo spostamento laterale del cavo e il carico.
Parametri tecnici:
|
N. |
Articolo |
Parametri |
|
1 |
Alimentazione |
CA 220 V ±10%, 50–60 Hz, 0,75 kW |
|
2 |
Stazioni di prova |
Stazione singola |
|
3 |
Controllo elettrico |
Controllo integrato PLC con touchscreen HMI da 7 pollici |
|
4 |
Modalità di azionamento |
Azionamento con servomotore |
|
5 |
Fissaggio del campione |
Fissaggio meccanico, posizione di fissaggio regolabile |
|
6 |
Angolo di piegatura |
0–360° regolabile (opzioni preimpostate: ±30°, ±45°, ±60°, ±90°) |
|
7 |
Direzione di piegatura |
|
|
8 |
Velocità di piegatura |
0–60 cicli/min (preimpostabile; predefinito 40 cicli/min) |
|
9 |
Cicli di piegatura |
0–999.999 preimpostabili (predefinito 5.000 cicli) |
|
10 |
Blocchi di supporto |
Altezza Z: regolabile 0–300 mm Distanza tra i centri: regolabile 0–100 mm Smusso inferiore R2, smusso superiore R1 |
|
11 |
Dimensioni complessive |
circa 800 × 800 × 1300 mm (L × A × P) |
|
12 |
Peso |
130 kg |
