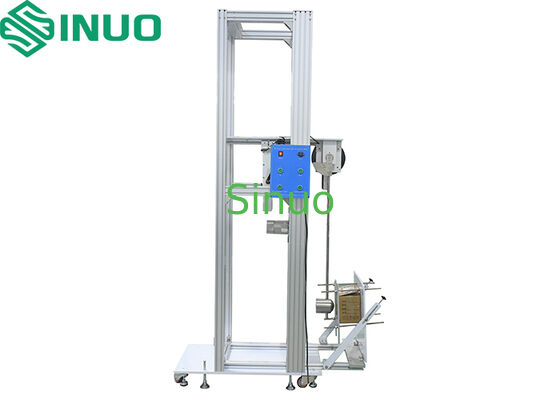

IEC 60670-1:2024 Apparecchio di prova di impatto con martello a pendolo alto e basso

MOQ: 1
prezzo: Negoziabile
Imballaggio standard: Custodia in compensato
Periodo di consegna: 30 giorni
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5 set al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SN2122C
Elementi sorprendenti:
IK01-IK11
Massa equivalente:
250 g, 500 g, 1,7 kg, 5 kg, 10 kg
Tubo a pendolo:
Lunghezza 1000㎜, diametro esterno 9 mm e 15,9 mm
Colpo d'impatto:
200-1200 mm
Dispositivo del campione:
Un foglio di compensato spesso 8 mm e quadrato 175
Modalità di controllo:
Modalità elettrica, azionata da motore
Evidenziare:

IEC 60670-1 Tester a martello a pendolo

,

apparecchi di prova ad alto e basso impatto

,

apparecchiature per la prova di urto di apparecchi elettrici

Descrizione del prodotto
Apparecchiatura per test di impatto con martello a pendolo alto e basso IEC 60670-1:2024
Questa apparecchiatura di prova è progettata per test di resistenza all'impatto di prodotti elettronici ed elettrici per uso domestico e similare e dei loro accessori, inclusi spine, prese, scatole di montaggio a parete, pressacavi, coperchi, interruttori e lampade. L'attrezzatura valuta le prestazioni di sicurezza e i livelli di resistenza del prodotto.
Standard di conformità
  • IEC60068-2-75:2014 "Prove ambientali per prodotti elettrici ed elettronici - Parte 2: Metodi di prova - Prova Eh: Prove con martello IDT"
  • IEC60598-1:2017 "Apparecchi di illuminazione - Parte 1: Requisiti generali e prove"
  • IEC62262:2002 "Gradi di protezione previsti dai contenitori per apparecchiature elettriche contro gli impatti meccanici esterni (codice IK)"
  • IEC 60670-1:2024 "Scatole e involucri per apparecchiature elettriche per installazioni elettriche fisse per uso domestico e similare - Parte 1: Requisiti generali" figura 23
Progettazione strutturale
Il dispositivo di prova d'impatto a pendolo ad alta energia presenta una struttura a carrello con mobilità destra-sinistra. Le altezze dei punti d'impatto superiore e inferiore sono regolabili tramite meccanismi a guida a vite, con angoli d'impatto regolabili da 0 a 90°. L'elemento battente viene rilasciato da altezze specifiche attraverso un tubo a pendolo di 1 metro, impattando i campioni nel punto verticale più basso. Questo converte l'energia potenziale gravitazionale in energia cinetica per un test d'impatto efficace.
Parametri tecnici
Parametro Specifiche
Elementi battenti (Energia/J) 0.14J (IK01), 0.2J (IK02), 0.35J (IK03), 0.5J (IK04), 0.7J (IK05), 1J (IK06), 2J (IK07), 5J (IK08), 10J (IK09), 20J (IK10), 50J (IK11)
Massa equivalente kg 250g, 500g, 1.7kg, 5 kg, 10 kg per 2J, 5J, 10J, 20J, 50J (fare riferimento alla Tabella 1)
Materiale degli elementi battenti Acciaio
Tubo a pendolo Lunghezza 1000 mm, diametro esterno 9 mm e 15,9 mm, spessore parete tubo in acciaio da 1,5 mm
Punto d'impatto Regolabile elettricamente su e giù, corsa: 200-1200 mm
Altezza di caduta 0-500 mm, display a scala
Fissaggio del campione per IEC 60670-1:2024

Un pannello di compensato spesso 8 mm e 175 quadrati

IEC 60670-1:2024 Apparecchio di prova di impatto con martello a pendolo alto e basso 0   IEC 60670-1:2024 Apparecchio di prova di impatto con martello a pendolo alto e basso 1
Sollevamento Modalità elettrica, azionata da motore
Metodo di rilascio dell'elemento d'impatto Rilascio elettromagnetico
Piastra di base Piastra di base in acciaio rinforzato portante
Modalità di spostamento Con ruote, può essere spostato nella posizione del punto d'impatto del campione
Funzione anti-impatto secondario Sì
Diagrammi tecnici
IEC 60670-1:2024 Apparecchio di prova di impatto con martello a pendolo alto e basso 2 IEC 60670-1:2024 Apparecchio di prova di impatto con martello a pendolo alto e basso 3
Relazione tra codice IK ed energia
Codice IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10 IK11
Energia / J a 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20 50
Nota 1: Se è richiesta un'energia d'impatto superiore, il valore raccomandato è 50J.
Nota 2: Alcuni altri standard utilizzano una singola cifra per indicare l'energia d'impatto specificata. Per evitare confusione con essa, il numero della caratteristica è rappresentato da due cifre.
a: Non protetto secondo questo standard
