TZS 683:2022 Clausola 10.7 Apparecchiatura per il test di isolamento termico delle maniglie non metalliche

MOQ: 1
prezzo: Negoziabile
Imballaggio standard: Custodia in compensato
Periodo di consegna: 30 giorni
Metodo di pagamento: T/T
Capacità di approvvigionamento: 10 al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SN1612
Stazione di prova:
Stazione unica
Metodo di controllo:
Controllo PLC
Dimensioni della piattaforma:
400 mm*400 mm
Canali di temperatura:
4 canali
Temperatura di riscaldamento:
Rt~ 100 °C
Tempo di prova:
0-99H99M99S
Evidenziare:

Isolatore termico a maniglie non metalliche

,

Dispositivi di isolamento per prove elettriche

,

TZS 683 Paragrafo 10.7 Attrezzature di prova

Descrizione del prodotto
TZS 683:2022 Paragrafo 10.7 Apparecchi di prova di isolamento termico con maniglie non metalliche
Questa apparecchiatura è conforme ai requisiti della norma di prova di cui al punto 10.7 della TZS 683:2022 e al punto 14.8 della norma ES 573:2021.
Procedura di prova
  1. L'utensile deve essere riempito di acqua a 23 °C + 2 °C fino al 90% della sua capacità nominale e il coperchio (se fornito) posizionato.
  2. L'acqua deve essere riscaldata utilizzando una bobina elettrica di riscaldamento immersa nell'acqua, in modo da raggiungere il punto di ebollizione entro 15-20 minuti.
  3. La temperatura della maniglia deve essere misurata almeno 15 minuti dopo l'inizio dell'ebollizione dell'acqua, mediante termocoppie fissate ai punti A e B indicati nella figura 1.
  4. La temperatura deve essere registrata e confrontata con quelle specificate.
Diagram showing thermocouple placement points A and B for handle temperature measurement
Figura 1: Diagramma di posizionamento della termocoppia
Specifiche tecniche
Parametro Specificità
Controllo Controllo PLC, 7" touch screen operativo
Stazione Stazione singola
Dimensione della piattaforma 400 mm × 400 mm
Canale di registrazione della temperatura 4 canali (punto A, punto B, temperatura ambiente, riserva)
Temperatura di riscaldamento Rt ~ 100°C
Metodo di misurazione della temperatura Per mezzo di termocoppie fissate ai punti A e B indicati nella figura 1
Tempo di prova 0-99H99M99S, può essere predefinito sullo schermo touch
Capole elettriche di riscaldamento Materiale della bobina elettrica di riscaldamento: rame.La bobina di riscaldamento elettrica in/off deve essere controllata per essere in grado di riscaldare l'acqua fino a quando non ebbe punto di ebollizione durante un tempo compreso tra 15 e 20 minuti.
Registrazione della temperatura Display touch screen, temperatura e ora possono essere visualizzati
Fornitore di alimentazione AC220V, 50 Hz, 3 kW

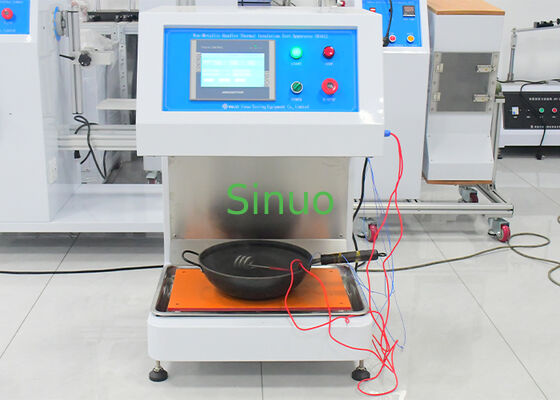

Front view of the thermal insulation test apparatus showing control panel and test platform
Vista frontale dell'apparecchio di prova
Side view of the thermal insulation test apparatus showing construction details
Vista laterale dell'apparecchio di prova
Close-up view of the test platform and heating coil arrangement
