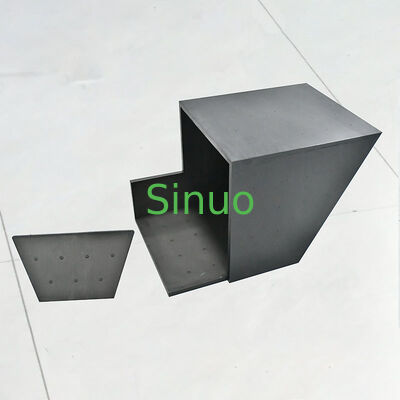

Tester per l'aumento della temperatura superficiale degli apparecchi elettrici per riscaldamento ambiente secondo IEC60335-2-30 Fig.103

Tester per l'aumento della temperatura superficiale degli apparecchi elettrici per riscaldamento ambiente secondo IEC60335-2-30 Fig.103

MOQ: 1
Prezzo: Customized
Imballaggio standard: cassa in compensato
Periodo di consegna: 20 giorni
Metodo di pagamento: T/T
Capacità di approvvigionamento: 20 set al mese
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate (Cost Additional)
Numero di modello
SN1102D
Norma applicata:
CEI 60335-2-30
Clausola applicata:
Clausola 11.2 Figura 103
Materiale dell'oggetto:
Legno compensato nero
Dimensioni dell'articolo:
760×470×470 mm
Spessore del compensato:
ca. 20 mm
diametro del foro:
15 mm
Evidenziare:

Tester di temperatura per riscaldatori ambiente secondo IEC60335-2-30

,

Tester di temperatura per riscaldatori ambiente

,

Tester per l'aumento della temperatura superficiale del riscaldatore ambientale

Descrizione del prodotto
IEC60335-2-30 Fig.103 Apparecchi elettrici riscaldatori per ambienti Tester di aumento della temperatura superficiale
Visualizzazione del prodotto

Questa curva di prova è conforme al requisito standard della clausola 11.2, figura 103 della norma IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

IEC 60335-2-30 Room Heater Test Corner diagram and setup illustration
Applicazioni

Questa scatola di prova è realizzata in compensato opaco dipinto di nero di spessore di circa 20 mm. La parete A può essere posizionata a distanze diverse dall'estremità più lontana della scatola di prova.

La scatola di prova è posizionata nell'angolo di prova, con il lato B contro una parete dell'angolo di prova e l'estremità inclinata della scatola di prova contro l'altra parete.760 mm di profondità e 470 mm di altezza.

Il riscaldatore della cabina è posizionato nella scatola di prova nella posizione più sfavorevole secondo le istruzioni del costruttore, se si inserisce nella scatola di prova, e con la distanza L = 0 mm. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleLa parete A della scatola di prova può essere spostata in modo da aumentare L fino a una distanza massima L= 220 mm.

Se il costruttore non ha fornito alcuna istruzione per il posizionamento del riscaldatore della cabina o se il riscaldatore non può essere inserito nella scatola di prova,il riscaldatore della cabina è posto nella posizione più sfavorevole sul pavimento dell'angolo di provaGli apparecchi di riscaldamento contenenti elementi di riscaldamento PTC sono posizionati lontano dalle pareti se ciò porterà a temperature più elevate.

L'innalzamento della temperatura del feltro è determinato mediante termocoppie attaccate a piccoli dischi neri di rame o ottone, di 15 mm di diametro e 1 mm di spessore.I dischi sono posizionati sulla superficie del pad.

La sonda può essere tenuta in posizione con una pinza di laboratorio o con un dispositivo simile.

Caratteristiche chiave
  • Rispetto delle norme IEC:Prodotto in conformità ai requisiti della norma IEC 60335-2-30, punto 11.2 e figura 103.
  • Angolo della stanza simulato:Reproduce un vero e proprio angolo interno composto da un pavimento e due pareti verticali, per fornire risultati di prova affidabili per i riscaldatori.
  • Finitura nera opaca:Le superfici interne ed esterne sono rifinite con vernice nera opaca per un'assorbimento uniforme del calore.
  • Montaggio termopare versatile:I fori preperforati sono disposti a intervalli di 10 cm, facilitando la facile installazione di sensori di temperatura.
  • Struttura robusta:Fabbricato in compensato con uno spessore di circa 20 mm, con una costruzione solida e una durata di vita prolungata.
Specifiche tecniche
Articolo Specificità
Norme IEC 60335-2-30:2009 + AMD1:2016 + AMD2:2021
Dimensioni 760 × 470 × 470 mm
Materiale Legno compensato
Spessore del compensato Circa 20 mm
Intervallo di perforazione 100 mm
Diametro del foro 15 mm
Trattamento superficiale Verniciato in nero all'interno e all'esterno
