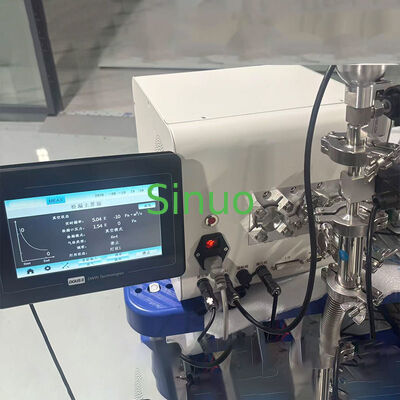

Rilevatore di perdite con spettrometro di massa a elio e batteria al litio modulare
| Functional Configuration: | Modalità vuoto/pistola aspirante/doppio gas tracciante | Detectable Gases: | Elio-4; Elio-3; Idrogeno |
| 1500Hz Vacuum Mini. Leak: | 1,0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5,0E-13 Pa.m3/s |
| Calibration Mode: | Calibrazione interna/esterna/dinamica | Calibration Leak: | Tipo a microcanale, 2,0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | ≤ 3 minuti | Response Time: | ≤ 1s |
Questa apparecchiatura è il rilevatore di perdite modulare della serie ANHMS-1000 per spettrometro di massa di elio di prima generazione.La sua dimensione compatta consente una facile integrazione nell'attrezzatura di prova automatizzata dell'elio per le celle delle batterie al litio.
Monitorando in tempo reale il contenuto di elio nella posizione del modulo di ingresso, può misurare quantitativamente il tasso di perdita di elio delle celle delle batterie al litio.È in grado di selezionare rapidamente le celle non qualificate e sospette il cui tasso di perdita supera il valore impostato a causa di motivi quali difetti di saldatura del involucro, guasti di saldatura dei fori di iniezione e difetti dei materiali.
Il rilevatore di perdite dello spettrometro di massa dell'elio della serie ANHMS-1000 è ampiamente utilizzato nei test dell'elio primario, nei test dell'elio secondario e nei test di tenuta dell'aria del pacchetto della batteria durante la produzione delle celle.Può garantire che la qualità di saldatura dei casing e dei perni di tenuta, nonché le prestazioni di tenuta complessiva del PACK e del modulo, soddisfano i requisiti di produzione.
- Alta precisione di rilevamento delle perdite: il tasso minimo di rilevazione delle perdite raggiunge 5,0E-10Pa.m3/s in modalità vuoto
- Alta velocità di risposta: il tempo di risposta alla perdita è inferiore a 1s e il picco di perdita può essere misurato entro 5s
- Alta stabilità: filo di ossido di itrio-iridio, che si accende automaticamente in caso di guasto; la progettazione a doppio canale garantisce un funzionamento continuo e stabile
- Data Storage: memorizza localmente i dati di prova e le forme d'onda e supporta l'esportazione su un'unità flash USB
- Facilità d'uso: dimensioni compatte, interfacce ricche e funzionamento semplice, adatte per apparecchiature automatiche di rilevamento dell'elio delle batterie al litio
| Parametro | Specificità |
|---|---|
| Modello di prodotto | SN-ANHMS-1000 |
| Configurazione funzionale | Modalità vuoto, modalità pistola di aspirazione, doppio gas tracciante |
| Fornitore di energia | AC 220V±10%, 50 Hz |
| Consumo corrente | < 2A |
| Fusibili | 10A*2 (Diametro 5*20 mm) |
| Flancella di ingresso | 2*DN16 KF+1*DN25 KF |
| Dimensioni | 308*283*319 (W*H*D, mm) |
| Gas rilevabili | He4, He3, H2 |
| Tasso minimo di perdita rilevabile (He4) | Modalità di aspirazione della pistola: ≤ 5,0E-8 Pa.m3/s Modalità di vuoto: 1,0E-12 Pa.m3/s ((1500Hz) 5.0E-13 Pa.m3/s ((1000 Hz) |
| Modalità di taratura | Calibrazione interna, calibrazione esterna, calibrazione dinamica esterna |
| Fuga di taratura | Tipo di microcanale, 2,0 * 10−8 Pa·m3/s |
| Tempo di avvio | ≤ 3 minuti |
| Tempo di risposta | ≤ 1s |
| Velocità della pompa di riserva | > 1,0 L/s, vuoto ultimo < 10 Pa |
| Velocità della pompa molecolare | He4, 2,5 L/s (Flusso diviso 80) |
| Pressione massima ammissibile | 200-1800 Pa |
| Unità di misura | Pa.m3/s, mbar.L/s, Torr.L/s, PPm |
| Lingua | Cinese/Inglese/Tedesco |
| Schermata di visualizzazione | LCD, display a colori da 4,3 pollici, touchscreen |
| Interfaccia di comunicazione | RS232, I/O, ingresso analogo |
