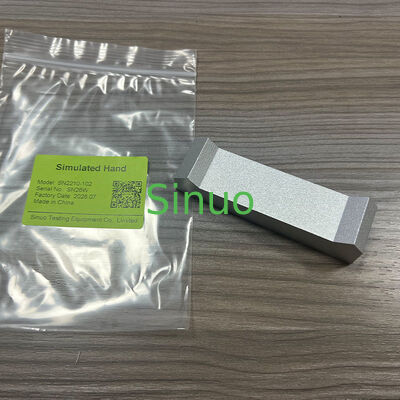

Strumento per test di tocco involontario di elettrodomestici IEC60335‑2‑3

Questo strumento di prova a contatto non intenzionale, noto anche come misura di prova a mano simulata, è una sonda di prova standardizzata progettata rigorosamente perIEC 60335-2-3 Articolo 22.13 e figura 102Prodotto in alluminio, questo apparecchio di prova speciale riproduce la geometria di una mano umana.con una lunghezza di 20 mm o più ma non superiore a 50 mm,.

Molti apparecchi elettrici domestici sono dotati di maniglie per la presa e il funzionamento.il contatto involontario con componenti pericolosi vicini crea rischi critici per la sicurezza elettricaQuesta sonda manuale simulata simula scenari reali di presa a mano, individuando zone pericolose accessibili entro 13 mm dal fondo del manico.giudica se le parti pericolose possono essere toccate involontariamente, che aiuta i laboratori e i fabbricanti a convalidare la sicurezza dei prodotti rispetto ai requisiti di sicurezza degli elettrodomestici della IEC.

• Norma applicabile:IEC 60335-2-3 Articolo 22.13, figura 102
• Materiale di costruzione:Aluminici
• Dimensione:Altezza complessiva 25 mm; dimensione dei punti di contatto principali A e B 19 mm; lunghezza del corpo principale 75 mm; segmento terminale 6 mm; altezza del gradino interno 6 mm
• Accessorio corrispondente:Utilizzato insieme al sensore (per la figura 103-105)
• Oggetto di prova:Zone adiacenti alla maniglia degli elettrodomestici

• Geometria rigorosa secondo le norme CEI:11 segue i requisiti di dimensione di cui alla figura 102 e garantisce risultati di prova ripetibili e comparabili per la certificazione.
• Costruzione in alluminio robusto:Materiale in alluminio ad alta resistenza, resistente alla deformazione sotto test ripetuti; dimensione stabile, lunga durata.
• Struttura in forma di mano di simulazione reale:Due punti di contatto A e B supportano le modalità di prova a doppio punto o a punto singolo, corrispondono al flusso di lavoro standard di prova.
• Facile da usare:Inserire direttamente nelle aperture del manico, collaborare con il sensore per completare la valutazione; non è necessaria una configurazione complicata.
• Pronto per la certificazione:I risultati dei test sono rintracciabili e accettabili per le prove di laboratorio di terzi e la presentazione della conformità del prodotto.

Questo apparecchio di prova a mano simulato è ampiamente utilizzato nell'ispezione della sicurezza degli elettrodomestici, nella verifica della ricerca e dello sviluppo e nella certificazione dei prodotti secondo la norma IEC.

La sonda è utilizzata per rilevare le parti adiacenti alle maniglie degli apparecchi che potrebbero essere toccate accidentalmente.Gli operatori inseriscono il manometro simulato nelle aperture del manico, eseguire l'ispezione con un sensore secondo le procedure di cui alla figura 104 / figura 105. Se il profilo sotto la maniglia blocca il contatto simultaneo dei punti A e B,eseguire le prove con contatto in un solo punto, rispettivamente, come richiesto.

Questa prova identifica i potenziali rischi di contatto non intenzionale, aiuta a ottimizzare la progettazione strutturale del manico del prodotto, evita i rischi nascosti di scosse elettriche,e garantisce la sicurezza degli utilizzatori finali per gli elettrodomestici prodotti in serie.
