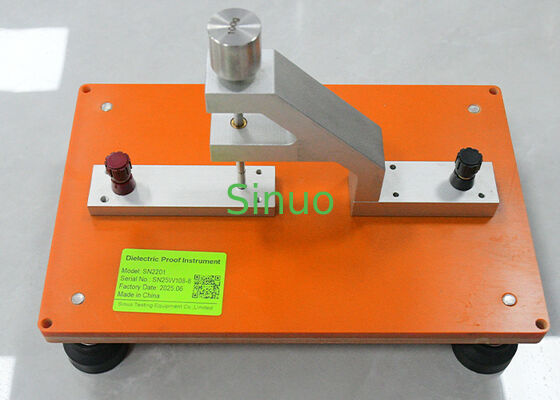

Strumento per prove di rigidità dielettrica per isolamento solido secondo IEC 62368-1 Figura 29

Lo strumento per prove di rigidità dielettrica è un apparato di prova dedicato alla valutazione della rigidità dielettrica e delle prestazioni di isolamento dei materiali isolanti solidi in conformità con IEC 62368-1:2023 Clausola 5.4.9.1, Figura 29.

Lo strumento è progettato per applicare le condizioni di contatto meccanico specificate a un campione di isolamento durante la prova, aiutando i laboratori a verificare se il materiale può mantenere un isolamento elettrico adeguato nelle condizioni definite dalla norma di sicurezza applicabile.

Questo apparato di prova IEC 62368-1 Figura 29 è particolarmente adatto per laboratori di sicurezza elettrica, laboratori di certificazione di prodotto, reparti di ricerca e sviluppo e produttori che eseguono la verifica dei materiali isolanti per apparecchiature elettriche ed elettroniche.

L'SN2201 è fornito con due configurazioni per diversi requisiti di campione. Le pinze e le barre metalliche corrispondenti possono essere selezionate in base alla disposizione di prova applicabile, incluse le configurazioni Φ 5-100 e Φ6.4-50.

L'isolamento solido è una parte importante della sicurezza elettrica perché previene percorsi di corrente indesiderati tra parti conduttive. Durante la valutazione della sicurezza del prodotto, il materiale isolante potrebbe dover resistere a sollecitazioni elettriche e meccaniche specificate senza cedimenti o perdita delle prestazioni di isolamento.

L'SN2201 è progettato come un dispositivo di prova standardizzato IEC 62368-1 Figura 29 per questo tipo di valutazione.

Le applicazioni tipiche includono il test e la verifica di:

• Materiali isolanti elettrici solidi
• Fogli e barriere isolanti
• Componenti elettrici ed elettronici
• Strutture isolanti utilizzate nelle apparecchiature
• Cavi e relativi materiali isolanti
• Componenti di isolamento per trasformatori
• Isolatori elettrici
• Parti isolanti critiche per la sicurezza

L'apparato può essere integrato nel sistema di test di conformità IEC 62368-1 più ampio di un laboratorio di sicurezza elettrica, insieme ad altre apparecchiature per prove di rigidità dielettrica, resistenza di isolamento, accessibilità e sicurezza meccanica.

La prova si basa sull'instaurazione della condizione di contatto specificata tra il provino e i componenti di prova corrispondenti.

A seconda della disposizione di prova, vengono selezionate la pinza e la barra metallica appropriate. Il provino viene posizionato nel dispositivo, dopodiché è possibile stabilire la configurazione di prova specificata per la valutazione.

L'SN2201 fornisce due opzioni di barra metallica per adattarsi alle configurazioni specificate nella Figura 29:

• Barra metallica Φ5 ± 0.1 mm, 100 g
• Barra metallica Φ6.4 mm, 50 g

Questa configurazione consente ai laboratori di eseguire test ripetibili mantenendo i requisiti dimensionali e di carico specificati per la disposizione di prova applicabile.
