Tester della forza di inserimento e ritiro dell'accoppiatore del connettore di ricarica per veicoli elettrici IEC62196-1

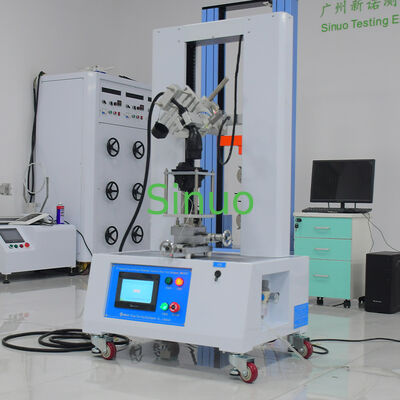

Il Apparecchio di prova per la forza di inserimento e estrazione di spine e prese per la ricarica di veicoli elettrici SNQC1019S è prodotto per soddisfare Conforme pienamente allo standard — Spine, prese, accoppiatori per veicoli e prese per veicoli — Ricarica conduttiva di veicoli elettrici, per la certificazione di sicurezza degli accoppiatori per la ricarica conduttiva di veicoli elettrici.

Questo tester misura la forza di inserimento e la forza di estrazione di spine per la ricarica di veicoli elettrici di nuova generazione, prese per veicoli, connettori spina-presa e i loro dispositivi di bloccaggio. Verifica se il meccanismo di accoppiamento soddisfa i requisiti di prestazione meccanica specificati dalla IEC62196-1, garantendo una connessione affidabile e un funzionamento sicuro degli accoppiatori per la ricarica dei veicoli elettrici.

La macchina adotta azionamento con servomotore + controllo intelligente integrato PLC, abbinato a un sensore di forza ad alta precisione per acquisire dati di forza in tempo reale. È possibile preimpostare il valore di picco della forza; l'apparecchiatura si arresta automaticamente una volta raggiunto la soglia impostata e registra una curva forza-tempo completa per i rapporti di prova.

• Caratteristiche principaliConforme pienamente allo standard IEC62196-1:2014
• per accoppiatori di ricarica conduttiva per veicoli elettrici
• Design a stazione singola — testa la forza di inserimento e la forza di estrazione per spine, prese e dispositivi di bloccaggio per veicoli elettriciDispositivo di fissaggio speciale per la copertura protettiva disponibile:
• testa la forza di estrazione della spina dalla copertura protettiva e genera una curva di forzaVelocità di prova
• 0,01~100 mm/minIntervallo di forza di prova: 10~1000 NPrecisione del carico±0,5%
• , intervalli personalizzati disponibiliDisplay minimo del carico0,01 NDisplay minimo dello spostamento
• 0,01 mm
• Direzione di inserimento verticale con piano di prova in acciaio rinforzato per carichi pesanti
• Allarme di sovra-resistenza e protezione da dispersione per un funzionamento sicuro in laboratorio

Differenziazione A differenza dei tester di forza universali generici, il SNQC1019S è costruito appositamente per test di inserimento e estrazione di accoppiatori per la ricarica di veicoli elettrici secondo IEC62196-1

. Il suo dispositivo di fissaggio dedicato per la pistola di ricarica, la configurazione di prova verticale e la funzione di registrazione della curva di forza sono ottimizzati specificamente per la certificazione degli accoppiatori per veicoli elettrici. L'azionamento servo stabile garantisce risultati di prova ripetibili richiesti per i rapporti di laboratori terzi.
