Tester di resistenza meccanica intelligente multifunzione per sedili e coperture del WC IEC60335‑2‑84

Il SN1901 Apparecchio per test di resistenza meccanica della copertura del sedile del WC è costruito appositamente per soddisfare IEC 60335-2-84:2019 — Apparecchi elettrici per uso domestico e similare — Sicurezza — Parte 2-84: Requisiti particolari per gli apparecchi per WC. Questo tester soddisfa l'intero set di valutazioni obbligatorie di resistenza meccanica previste dalla Clausola 21 Resistenza Meccanica, comprese le clausole 21.101, 21.102 e 21.103. Verifica sedili riscaldati, copriwater e involucri contro carichi statici, forze laterali e stress meccanici ciclici ripetuti riscontrati nell'uso domestico quotidiano.

• Sedile WC intelligente riscaldato
• Sedile WC elettrico a spruzzo
• Copriwater e coperchio
• Involucro intelligente integrato per sedile WC
• Dispositivi automatici di copertura del sedile
• Componenti strutturali in plastica del sedile riscaldato

Secondo i requisiti IEC 60335-2-84, lo standard definisce quattro test fondamentali di resistenza meccanica:

1. Test di carico statico sul sedile del WC (coperchio aperto)
2. Test di carico statico sul sedile del WC (coperchio chiuso)
3. Test di forza laterale applicata al bordo anteriore del copriwater
4. Test di stress da compressione ciclica ripetuta di 20.000 cicli

Ogni stazione può essere impostata con parametri indipendenti di forza, tempo di mantenimento e cicli. Una stazione può eseguire il carico statico mentre un'altra esegue un test di forza laterale e la terza esegue 20.000 cicli di compressione ripetuta. Questa capacità tutto in uno è pienamente conforme a ogni requisito di clausola nella IEC 60335-2-84 Clausola 21.

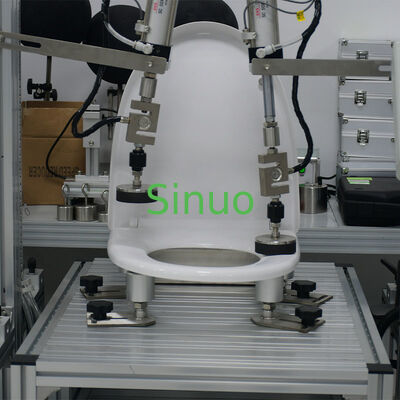

La macchina adotta una struttura di azionamento a cilindro + controllo intelligente PLC e touchscreen, dotata di tre stazioni di prova indipendenti. Un sensore di forza ad alta precisione cattura i valori di carico in tempo reale. Gli utenti possono configurare l'entità della forza di prova, la durata del mantenimento della forza, l'angolo di carico e i conteggi dei cicli di prova. Un disco di pressatura in gomma-acciaio conforme allo standard è pre-installato per un'applicazione della forza uniformemente distribuita secondo le specifiche dello standard. Tutti i parametri di prova e i registri di prova possono essere salvati ed esportati per i rapporti dei laboratori di certificazione.

• Appositamente progettato per il test di resistenza meccanica IEC 60335-2-84 Clausola 21 di apparecchi per WC
• 4 test richiesti dallo standard possono essere eseguiti insieme su un'unica unità: carico statico del sedile (coperchio aperto/chiuso), forza laterale del coperchio e test di compressione di 20.000 cicli
• 3 stazioni di prova indipendenti — esegui più elementi di prova diversi contemporaneamente per aumentare la produttività del laboratorio
• Intervallo di forza: 0–2000 N, classe di precisione della forza 0.5, copre completamente i requisiti di carico di prova standard di 890 N, 1250 N e 1500 N
• Dotato di disco di pressatura composito in gomma-acciaio standard Φ300 mm (disco in gomma Shore A70° come richiesto da IEC 60335-2-84)
• Angolo di carico regolabile; tempo di mantenimento della forza configurabile 0–99,9 s
• Conteggio cicli programmabile — soddisfa il requisito del test di stress ripetuto di 20.000 cicli della Clausola 21.103.1
• Funzionamento PLC + touchscreen a colori con visualizzazione della forza in tempo reale, archiviazione ed esportazione dei dati di prova
• Telaio saldato per impieghi gravosi e piattaforma stabile per evitare spostamenti durante il mantenimento statico prolungato e il carico ciclico

La maggior parte dei tester di compressione universali disponibili sul mercato può eseguire solo semplici test di pressione a punto singolo. Mancano del disco di pressatura in gomma-acciaio specificato dallo standard e sono limitati a una sola stazione. I laboratori devono solitamente acquistare più macchine separate per completare i quattro test obbligatori di resistenza meccanica di IEC 60335-2-84. Ciò comporta maggiori investimenti di capitale, maggiore occupazione di spazio e ulteriore carico di lavoro per la calibrazione e la manutenzione.

1. Completa 4 elementi di prova standard su una macchina e i test possono essere eseguiti contemporaneamente. Carico statico del sedile (coperchio aperto), carico statico del sedile (coperchio chiuso), forza laterale sul copriwater e compressione ripetuta di 20.000 cicli possono essere eseguiti in parallelo attraverso le 3 stazioni, conformi alla IEC 60335-2-84 Clausola 21. Non sono necessari banchi di prova separati aggiuntivi.
2. Punteruolo composito in gomma-acciaio standard preconfigurato, che fornisce una forza perpendicolare distribuita uniformemente esattamente come definito da IEC 60335-2-84 — nessuna modifica del fissaggio personalizzato necessaria.
3. 3 stazioni indipendenti supportano diverse impostazioni dei parametri, quindi è possibile eseguire diversi tipi di test contemporaneamente, riducendo drasticamente il programma di test complessivo.
4. L'azionamento stabile del cilindro con monitoraggio della forza a ciclo chiuso fornisce risultati di test ripetibili. I registri di prova esportabili sono accettati direttamente per gli audit di certificazione CB, CE e UKCA.

Ideale per produttori di WC intelligenti, reparti di ricerca e sviluppo di sedili bidet, laboratori di prova di elettrodomestici di terze parti accreditati ISO 17025 e reparti di ispezione di qualità. Eseguire l'intero set di valutazioni di resistenza meccanica IEC 60335-2-84 — inclusi carico statico, forza laterale e stress ciclico ripetuto — per sedili WC riscaldati, sedili bidet a spruzzo, copriwater, assemblaggi automatici di copertura del sedile e componenti dell'involucro del WC intelligente, per verificare le prestazioni di resistenza meccanica e ottenere la conformità di sicurezza IEC 60335-2-84.
