Device for Checking Lateral Strain | IEC60884-1 Clausola 13.14 Figura 13 Tester per prese

Device for Checking Lateral Strain | IEC60884-1 Clausola 13.14 Figura 13 Tester per prese

MOQ: 1 set
Prezzo: Negoziabile
Imballaggio standard: Scatola di cartone
Periodo di consegna: 15 GIORNI
Metodo di pagamento: L/C, T/T
Capacità di approvvigionamento: 100 set / mese
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate(cost additional )
Numero di modello
SN2113
Norma applicata:
IEC60884 Articolo 13.14
Figura applicata:
Figura 13
Campione utilizzato:
Sottili di alimentazione
Pesi da appendere:
5N*1pc
Ciclo di prova:
4 volte
Tempo di prova:
1 minuto
Evidenziare:

tester per presa IEC60884-1

,

dispositivo di controllo della deformazione laterale

,

tester di vita dell'interruttore Figura13

Descrizione del prodotto
Panoramica del prodotto

Questo dispositivo di controllo della deformazione laterale è un dispositivo di prova obbligatorio per la certificazione di sicurezza delle prese, costruito per soddisfare IEC 60884-1 Clausola 13.14, Figura 13. Verifica se le prese possono resistere allo stress laterale trasversale quando un apparecchio elettrico inserito si inclina lateralmente durante l'uso reale.

Nell'uso quotidiano, caricabatterie e piccoli elettrodomestici inseriti spesso pendono obliquamente e applicano una forza laterale ai contatti della presa. Deformazioni eccessive, contatti allentati o danni interni dovuti a questo carico laterale creano rischi come surriscaldamento, archi elettrici e pericoli di incendio. Questo banco di prova riproduce questa condizione di lavoro in modo standardizzato: inserire la spina di prova standard nella presa campione, applicare il carico laterale specificato di 5N e ruotare l'assemblaggio entro 4° e 90° per valutare se la presa subisce danni inaccettabili dopo il test.

Questo apparecchio è applicabile per prese con corrente nominale ≤16A e tensione nominale ≤250V, coprendo la maggior parte delle prese a muro domestiche comuni per la certificazione europea IEC & VDE. È ampiamente adottato da laboratori di prova di terze parti e produttori di prese per test di tipo, verifica di pre-conformità e controllo di qualità dei lotti.

Caratteristiche e vantaggi principali
  • Progettato rigorosamente secondo IEC 60884-1 Clausola 13.14, Figura 13 per il test di resistenza alla deformazione laterale delle prese
  • Fornito con una spina di prova standard conforme a DIN VDE 0620-1:2021, coerente con i requisiti di prova delle prese europee
  • Viene fornito con un peso appeso calibrato da 5N, che fornisce una forza di prova laterale stabile e ripetibile
  • Struttura rotante regolabile con un intervallo di angoli di rotazione da 4° a 90°, che corrisponde pienamente alla procedura di prova standard
  • Struttura meccanica semplice e affidabile — non sono necessari software complicati o fonti di alimentazione, facile da usare sul posto
  • Adatto per tutte le prese domestiche comuni da 16A / 250V, sia da incasso che da superficie
  • Corrisponde alla nostra gamma completa di calibri di prova per prese IEC 60884 per formare un kit completo di test per la certificazione delle prese
  • Design compatto, facile da riporre e lunga durata per test di laboratorio ripetuti
Applicazioni
  • Test di resistenza alla deformazione laterale delle prese domestiche
  • Test di tipo IEC 60884-1 per la certificazione delle prese europee
  • Test di conformità VDE per prese Schuko
  • Ispezione di certificazione di laboratori di prova elettrica di terze parti
  • Verifica prototipo R&D di fabbrica di prese, ispezione in entrata QC e rilascio produzione
Standard di conformità
  1. IEC 60884-1 Clausola 13.14, Figura 13 — Resistenza alla deformazione laterale per prese
  2. DIN VDE 0620-1:2021 — Specifiche della spina di prova fornita con l'apparecchio
Parametri tecnici
Articolo Specifiche
Nome prodotto Dispositivo per il controllo della deformazione laterale
Campione applicabile Prese ≤16A, ≤250V
Riferimento standard IEC 60884-1 Clausola 13.14, Figura 13; DIN VDE 0620-1:2021
Spina di prova standard DIN VDE 0620-1:2021, 1 pz
Peso appeso 5N, 1 pz
Intervallo angolo di rotazione 4° ~ 90°, regolabile
Principio di prova e guida operativa

Montare il campione di presa di prova verticalmente e inserire completamente la spina di prova standard DIN VDE nella presa. Appendere il peso da 5N sull'assemblaggio della spina per applicare uno stress trasversale laterale. Ruotare il meccanismo nell'intervallo 4°-90° come richiesto dallo standard e mantenere per la durata specificata del test. Dopo il test, ispezionare attentamente la presa: verificare la presenza di crepe, parti di contatto allentate, deformazioni permanenti o altri guasti definiti dallo standard. Se non si verificano danni inaccettabili, la presa supera il test di resistenza alla deformazione laterale.

Nota: Questo dispositivo è destinato solo al test meccanico di sicurezza delle prese, non al test delle prestazioni elettriche.
Immagini del prodotto

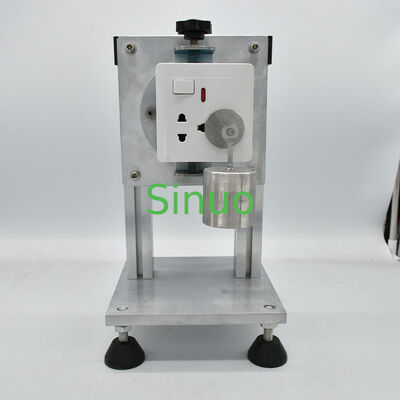

IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
Prodotti
Dettagli dei prodotti
Device for Checking Lateral Strain | IEC60884-1 Clausola 13.14 Figura 13 Tester per prese
MOQ: 1 set
Prezzo: Negoziabile
Imballaggio standard: Scatola di cartone
Periodo di consegna: 15 GIORNI
Metodo di pagamento: L/C, T/T
Capacità di approvvigionamento: 100 set / mese
Informazione dettagliata
Luogo di origine
Cina
Marca
Sinuo
Certificazione
Calibration Certificate(cost additional )
Numero di modello
SN2113
Norma applicata:
IEC60884 Articolo 13.14
Figura applicata:
Figura 13
Campione utilizzato:
Sottili di alimentazione
Pesi da appendere:
5N*1pc
Ciclo di prova:
4 volte
Tempo di prova:
1 minuto
Quantità di ordine minimo:
1 set
Prezzo:
Negoziabile
Imballaggi particolari:
Scatola di cartone
Tempi di consegna:
15 GIORNI
Termini di pagamento:
L/C, T/T
Capacità di alimentazione:
100 set / mese
Evidenziare

tester per presa IEC60884-1

,

dispositivo di controllo della deformazione laterale

,

tester di vita dell'interruttore Figura13

Descrizione del prodotto
Panoramica del prodotto

Questo dispositivo di controllo della deformazione laterale è un dispositivo di prova obbligatorio per la certificazione di sicurezza delle prese, costruito per soddisfare IEC 60884-1 Clausola 13.14, Figura 13. Verifica se le prese possono resistere allo stress laterale trasversale quando un apparecchio elettrico inserito si inclina lateralmente durante l'uso reale.

Nell'uso quotidiano, caricabatterie e piccoli elettrodomestici inseriti spesso pendono obliquamente e applicano una forza laterale ai contatti della presa. Deformazioni eccessive, contatti allentati o danni interni dovuti a questo carico laterale creano rischi come surriscaldamento, archi elettrici e pericoli di incendio. Questo banco di prova riproduce questa condizione di lavoro in modo standardizzato: inserire la spina di prova standard nella presa campione, applicare il carico laterale specificato di 5N e ruotare l'assemblaggio entro 4° e 90° per valutare se la presa subisce danni inaccettabili dopo il test.

Questo apparecchio è applicabile per prese con corrente nominale ≤16A e tensione nominale ≤250V, coprendo la maggior parte delle prese a muro domestiche comuni per la certificazione europea IEC & VDE. È ampiamente adottato da laboratori di prova di terze parti e produttori di prese per test di tipo, verifica di pre-conformità e controllo di qualità dei lotti.

Caratteristiche e vantaggi principali
  • Progettato rigorosamente secondo IEC 60884-1 Clausola 13.14, Figura 13 per il test di resistenza alla deformazione laterale delle prese
  • Fornito con una spina di prova standard conforme a DIN VDE 0620-1:2021, coerente con i requisiti di prova delle prese europee
  • Viene fornito con un peso appeso calibrato da 5N, che fornisce una forza di prova laterale stabile e ripetibile
  • Struttura rotante regolabile con un intervallo di angoli di rotazione da 4° a 90°, che corrisponde pienamente alla procedura di prova standard
  • Struttura meccanica semplice e affidabile — non sono necessari software complicati o fonti di alimentazione, facile da usare sul posto
  • Adatto per tutte le prese domestiche comuni da 16A / 250V, sia da incasso che da superficie
  • Corrisponde alla nostra gamma completa di calibri di prova per prese IEC 60884 per formare un kit completo di test per la certificazione delle prese
  • Design compatto, facile da riporre e lunga durata per test di laboratorio ripetuti
Applicazioni
  • Test di resistenza alla deformazione laterale delle prese domestiche
  • Test di tipo IEC 60884-1 per la certificazione delle prese europee
  • Test di conformità VDE per prese Schuko
  • Ispezione di certificazione di laboratori di prova elettrica di terze parti
  • Verifica prototipo R&D di fabbrica di prese, ispezione in entrata QC e rilascio produzione
Standard di conformità
  1. IEC 60884-1 Clausola 13.14, Figura 13 — Resistenza alla deformazione laterale per prese
  2. DIN VDE 0620-1:2021 — Specifiche della spina di prova fornita con l'apparecchio
Parametri tecnici
Articolo Specifiche
Nome prodotto Dispositivo per il controllo della deformazione laterale
Campione applicabile Prese ≤16A, ≤250V
Riferimento standard IEC 60884-1 Clausola 13.14, Figura 13; DIN VDE 0620-1:2021
Spina di prova standard DIN VDE 0620-1:2021, 1 pz
Peso appeso 5N, 1 pz
Intervallo angolo di rotazione 4° ~ 90°, regolabile
Principio di prova e guida operativa

Montare il campione di presa di prova verticalmente e inserire completamente la spina di prova standard DIN VDE nella presa. Appendere il peso da 5N sull'assemblaggio della spina per applicare uno stress trasversale laterale. Ruotare il meccanismo nell'intervallo 4°-90° come richiesto dallo standard e mantenere per la durata specificata del test. Dopo il test, ispezionare attentamente la presa: verificare la presenza di crepe, parti di contatto allentate, deformazioni permanenti o altri guasti definiti dallo standard. Se non si verificano danni inaccettabili, la presa supera il test di resistenza alla deformazione laterale.

Nota: Questo dispositivo è destinato solo al test meccanico di sicurezza delle prese, non al test delle prestazioni elettriche.
Immagini del prodotto
IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
