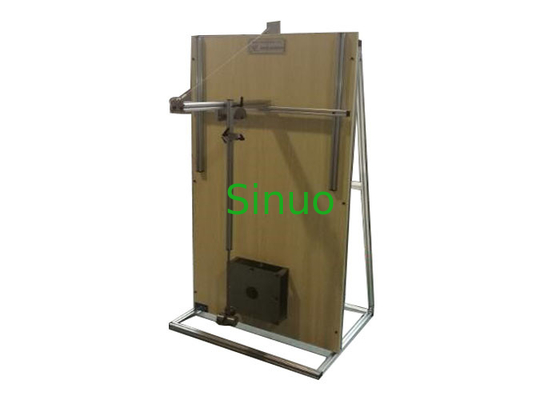

Apparecchiatura meccanica della prova di urto del pendolo di energia di forza 1~6J degli accessori dell'automobile elettrica
| Control Method: | Manuale | Impact Energy: | 1~6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25°, 35°, 36°, 42°, 47°, 52° |
| Pendulum Material: | tubo d'acciaio | Pendulum Length: | 1M |
| High Light: | attrezzatura di prova automobilistica,apparecchiature di collaudo dell'automobile |
||
Apparecchiatura meccanica della prova di urto del pendolo di energia di forza 1~6J degli accessori dell'automobile elettrica
Norme & clausole:
IEC60309-1: 2012 «spine, incavo-sbocchi ed accoppiatori per l'industriale purposes-Part1: Clausola 24,2, figura 7 di requisiti generali»
Campioni e restrizioni:
Interfacce di carico del veicolo elettrico (spina, incavo-sbocchi, connettori del veicolo), spine di scopo, incavo-sbocchi ed accoppiatori industriali.
Applicazione:
per verificare la forza meccanica delle spine del veicolo, degli incavo-sbocchi e degli accessori degli accoppiatori.
Principio della prova:
L'elemento notevole della massa equivalente è liberato liberamente a certa altezza, dopo la conversione di energia potenziale gravitazionale ad energia cinetica, per raggiungere l'energia richiesta di impatto.
Struttura:
Il montaggio - il sostegno può essere regolato dalla parte anteriore a posteriore ed a da sinistra a destra e l'angolo di impatto è regolabile.
Dimensioni & peso:
Dimensioni: circa W500*D500*H1500mm
Peso: circa 60kgs
Parametri tecnici:
| Metodo di operazione | Operazione manuale |
| Peso di impatto | 50*16mm; 304# pesi di impatto dell'acciaio inossidabile 0.25Kg |
| Peso combinato di impatto |
0.5Kg (energia bassa) (2 pezzi di pesi 0.25Kg), 1Kg (alta energia) (4 pezzi di pesi 0.25Kg) |
| Energia di impatto | 1~6J (i martelli di impatto possono essere intercambiabili) |
| Incudine del martello | Ф50 |
| Angolo di impatto | 25°, 35°, 36°, 42°, 47°, 52° |
| Struttura di sostegno del pendolo | Può muovere avanti e indietro, a destra e a sinistra e può girare 90° |
| Materiale del pendolo | Tubo d'acciaio con un diametro esterno di 10 millimetri e uno spessore della parete di 1,0 millimetri |
| Lunghezza del pendolo | 1m, dal perno al centro dell'elemento di impatto |
| Giunto di supporto | piatto di acciaio inossidabile spesso di 8mm, fatto secondo l'apertura specificata e la posizione del cliente, difetto un insieme |
| Altezza di impatto | 776mm, 833mm |
| Bordo verticale | Compensato |
| Colpo di asse di X/Y/Z | La gamma mobile è maggior di 300 millimetri |
