Forza meccanica degli accessori non di Rewireable dell'apparecchiatura di collaudo del veicolo del posto fisso che flette prova
| Control Method: | PLC | Test Station: | Singolo |
| Drive Mode: | servomotore | Flexing Angle: | 0-360° regolabile |
| Flexing Rate: | 0-60 cicli/min regolabile | Flexing Cycles: | regolabile 0~999999 cicli |
| High Light: | attrezzatura di prova automobilistica,apparecchiature di collaudo dell'automobile |
||

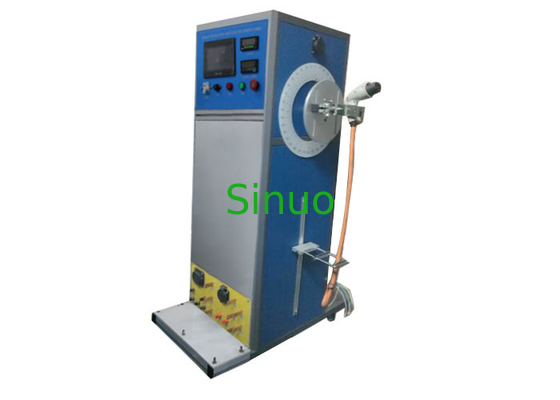

Apparecchiatura di flessione meccanica di prova di forza 90° degli accessori non-rewireable del veicolo
Norme & clausole:
IEC62196-1: 2014 «spine, incavo-sbocchi, connettori del veicolo e carico entrata-conduttivo del veicolo di vehicle-Part1 elettrico: Clausola 26,4, figura 14 di requisiti generali»
IEC60309-1: 2012 «spine, incavo-sbocchi ed accoppiatori per l'industriale purposes-Part1: Clausola 24,4, figura 9 di requisiti generali»
Campioni e restrizioni:
Interfacce di carico del veicolo elettrico (spina, incavo-sbocchi, connettori del veicolo), spine di scopo, incavo-sbocchi ed accoppiatori industriali.
Applicazione:
Usato per elaborare il carico meccanico che flette prova delle spine del veicolo, degli incavo-sbocchi e degli accessori non-rewireable degli accoppiatori.
Principio della prova:
Adotta il servomotore per guidare la piattaforma girevole, per fare l'esemplare per oscillare a destra e a sinistra, la prova automaticamente sarà fermato quando i cicli di prova raggiungono il valore di preregolamento.
Struttura:
Il dispositivo è determinato da un servomotore, con il piatto di alluminio del montaggio per i grandi campioni, può rend contoere che l'asse di oscillazione abbina il punto entrante del cavo il più possibile quando preme il campione, quindi raggiungente uno spostamento laterale minimo del cavo e del carico flessibili.
Dimensioni & peso:
Alimentazione elettrica: AC220V±10%, 50/60Hz, potere 3KW, o requisiti locali dell'alimentazione elettrica del cliente della partita
Dimensioni: circa W1000*D800*H1600mm
Peso: circa 150kg
Parametri tecnici:
| Stazione di prova | Singolo |
| Metodo di controllo elettrico | Controllo integrato intelligente dello SpA, operazione umanizzata a 7 pollici dell'interfaccia di tocco |
| Determini il modo | Servomotore |
| Campione che preme metodo | La pressione meccanica, la posizione di pressione del punto è regolabile |
| Flessione dell'angolo | 0-360° può essere regolato liberamente (difetto 90°, 45° su entrambi i lati del verticale) |
| Flessione del tasso | 0-60 cicli/min, possono essere prestabiliti |
| Flessione dei cicli | 0~999999 possono essere prestabiliti, stabilizzano 20000 cicli |
| Pesi del carico | 20N, 25N, 50N, 75N, 100N |
| Potere del carico | L'esterno, il gabinetto del carico con tensione regolabile fra i conduttori 0-250V e AC0-400A corrente regolabile è facoltativi |
| Verifichi il giudizio | Giudicando dai segnali dati quando la corrente sta conducendo oppure no |
