Apparecchiatura della prova di vita del commutatore di clausola 22,1 di IEC 60884-1 per la verifica della forza massima e minima di ritiro

Figure 18 e 19 massimi ed apparecchiatura minima di IEC 60884-1 del test di verifica della forza di ritiro

Informazioni di prodotto:

Questo apparato per la verifica della forza massima e minima di ritiro soddisfa le richieste della clausola 22,1 figure18 di IEC 60884-1 e di figura 19. È usato per provare se la forza massima di trazione della spina dall'incavo e la forza minima di trazione del perno singolo della spina dal contatto di terra resiliente montano è nell'ordine dello standard richiesto.

Caratteristica della struttura:

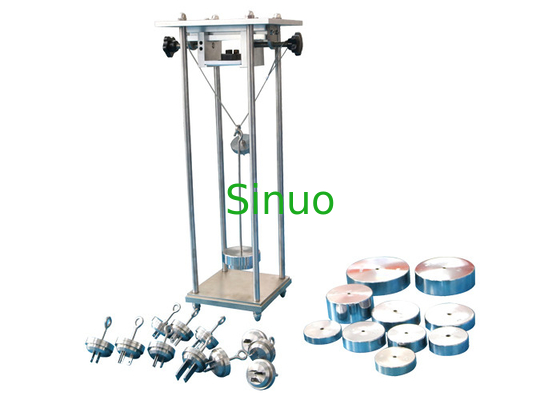

L'apparato consiste del giunto di supporto fisso A, il morsetto la D, il peso principale F ed il vassoio E del peso, l'altezza interna del telaio è 550mm, le asce fra due colonne è 150mm, la forma specifica come appare figura 18.

Requisiti della prova:

1. La forza massima di ritiro dello incavo-sbocco dovrebbe soddisfare le richieste della tabella 16. Il peso principale della forza massima di ritiro, insieme al peso supplementare, il morsetto, il vassoio di pesatura e la spina della prova è applicato sulla spina della prova, la spina dovrebbe essere disinnestato dallo incavo-sbocco.

2. La forza minima dovrebbe soddisfare le richieste della tabella 16. Il calibro di perno richiesto della prova è inserito nella inserzione-manica dell'incavo; il calibro non cadrà dall'assemblea del contatto all'interno di 30 S.

Forza massima e minima della tabella 16 - di ritiro per le spine e gli incavo-sbocchi

Come valutare il risultato della prova?

1. Applicazione della forza massima di ritiro: La spina è separata dall'incavo, giudicato come qualificato; la spina non è separata dall'incavo, voi può fare il peso supplementare da un'altezza della caduta sul peso di principio, di 50mm è giudicata come qualificato se la spina è disinnestata dall'incavo.

2. Applicazione della forza minima di ritiro: Il calibro non cadrà dall'assemblea del contatto all'interno di 30 s, quindi giudicato come qualificata.
