Panoramica dell'attrezzatura:

Questa banca di carico di SBL è usata per verificare la capacità di accensione dei commutatori destinati ai carichi auto-equilibrati della lampada. I commutatori utilizzati per controllare la lampada auto-equilibrata dovrebbero resistere agli elettrici ed agli stress termici che accadono quando controlla il circuito del LED senza eccessivo danno o altri effetti nocivi. Lo scopo è di controllare se il commutatore ha arco continuo che infiamma, se i contatti sono saldati e se i contatti sono chiusi o staccati a lungo e se ci sono eccessiva usura ed altre conseguenze nocive. Questo gabinetto del carico completamente soddisfa le richieste del carico del carico B di clausola 19,3 dell'IEC 60669-1 e della clausola 19,109 di IEC60669-2-1 dei commutatori destinati ai carichi auto-equilibrati della lampada.

Parametri tecnici principali:

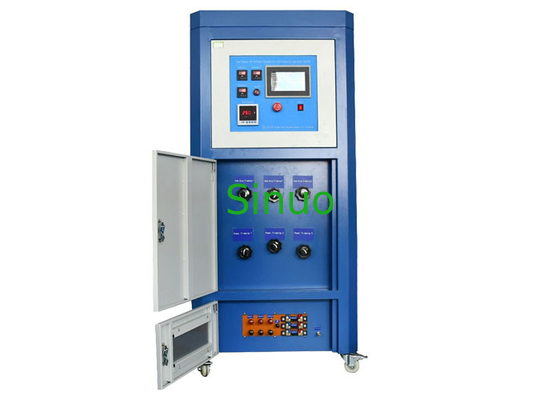

Dimensioni approssimative: l'altezza 1700mm del × di larghezza 960mm del × di larghezza 770mm, il colore del telaio è blu, i pannelli laterali sono bianco leggero e la parte anteriore superiore è il pannello di controllo delle operazioni. Sul pannello, c'è commutatore del controllo dell'alimentazione di potere, tensione di prova del prodotto e gli strumenti dell'esposizione di potere, allarmi, touch screen, ecc., dentro la parte superiore del gabinetto, là sono resistenza e le combinazioni del carico del condensatore, i contattori di CA ed i relè, sulla parte inferiore del gabinetto, là sono terminali del collegamento, che sono collegati con il campione attraverso i cavi a corrente d'uscita e fornire il carico durante il processo di rilevazione.

1) Alimentazione elettrica: requisiti locali dell'alimentazione elettrica del cliente della partita con messa a terra.

2) Valore di tensione del visualizzatore digitale: gamma 0~300V, livello di accuratezza 0,5.

3) Valore di potere del visualizzatore digitale: gamma 0~1KW, livello di accuratezza 0,5.

4) Numero dei canali di uscita: 3 canali, vale a dire 3 stazioni di prova indipendente.

5). Ogni canale ha bottoni di selezione con i modi di prova prestabiliti, quali i modi di prova IEC-1 (secondo il 60669-1:2017 di IEC): 100W, 150W, 200W, 250W; Modi di prova IEC-2 (secondo l'IEC 60669-2-1: 2002/AMD2: 2015): 100W, 150W, 200W, 250W (questi quattro modi di prova sono nell'interfaccia IEC-1), 30W, 60W, 300W, 350W (questi quattro modi di prova sono nell'interfaccia IEC-2) e 15W, 400W nell'interfaccia definita dall'utente indicata come User-1 e User-4 ed i bottoni restanti di selezione nell'interfaccia definita dall'utente indicata come User-2 e User-3 possono essere definiti dall'utente introducendo i valori attraverso l'interfaccia del touch screen.

6) La tensione in ingresso è regolabile assicurare la tensione di prova.

7) Tutti i parametri di lavoro sono fissati, compreso il ² t di W, di Ipeak, di I e la forma d'onda della corrente di impulso.

8), il ² t di I, di Ipeak e la forma d'onda in tempo reale della corrente di impulso direttamente sono visualizzati sull'interfaccia del touch screen ed i numeri delle forme d'onda casuali di impulso saranno contati.

9) Ogni insieme di attrezzatura fornisce un dispositivo di controllo di chiusura (il touch screen seleziona la funzione «di caloria») ed è condotto ogni volta ad un angolo di 90 gradi. Questa funzione può essere usata per l'adeguamento iniziale dell'attrezzatura e della calibratura di misura.

10). Con le funzioni della protezione a lungo conduzione/di a lungo rottura, il tempo della protezione può essere prestabilito da 1 a 99S ed allarmerà quando è nell'ambito della situazione della protezione.

11). Ambiente di uso: temperatura 5~40℃, umidità relativa 20~90%RH, pressione atmosferica 80~106kpa; nessuna vibrazione severa, nessun disturbo elettromagnetico, nessuna polvere, gas corrosivo e un posto con buona dissipazione di calore.

Difetto totale 10 carichi di SBL come elencato nella tabella seguente 108:

Che cosa è vantaggi della nostra banca di carico di SBL?

1. Questo gabinetto del carico è stato prestabilito con gli stati di carico richiesti dalla norma prima di lasciare la fabbrica. Finchè la tensione di prova è regolato a 230~ a 250V~, l'operatore preme il bottone corrispondente sul touch screen con la stesso corrente nominale e potere del commutatore essere provato, quindi il suoi potere stimato, forma d'onda di impulso, ² t di I e di Ipeak per soddisfare le richieste corrispondenti della norma.

2. L'operazione è conveniente ed intuitiva, la tensione in ingresso e potenza di uscita è visualizzata digitale, il valore corrente di Ipeak di impatto corrente ed il valore energetico di I2t possono essere osservati sul touch screen ed i numeri delle forme d'onda casuali di scossa saranno contati.

3. Con 3 stazioni, 3 commutatori con differenti parametri possono essere collaudati allo stesso tempo.

4. Con il modo di calibratura ed il porto dedicato di calibratura, un piatto di chiusura incorporato da 90 gradi, è conveniente misurarmi la forma d'onda dell'uscita, il valore corrente di Ipeak e valore energetico del ² t, che completamente soddisfa le richieste della norma della calibratura dell'attrezzatura.

5. Questa attrezzatura è fornita di una tensione intelligente automatica che regola e dispositivo di stabilizzazione (questo dispositivo è particolarmente adatto ad uso alla notte in cui gli aumenti di tensione), può raggiungere il valore richiesto di tensione di 250V~ senza avere bisogno di collegare un regolatore di tensione manuale esterno.

6. Accessorio 10 carichi secondo i requisiti di EC60669-1: 2017 clausola 19,3 e IEC60669-2-1: 2015 figura 103, clausola 19,109. L'operatorepuòselezionaredirettamenteilcaricocorrispondente, nessunanecessitàdi elaborarel'adeguamentocomplesso. L'operazioneèfacileedaccurata.
