| MOQ: | 1 |
| prezzo: | Negoziabile |
| Imballaggio standard: | Cassa esportante standard del compensato |
| Periodo di consegna: | 30 giorni |
| Metodo di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 20 insiemi al mese |

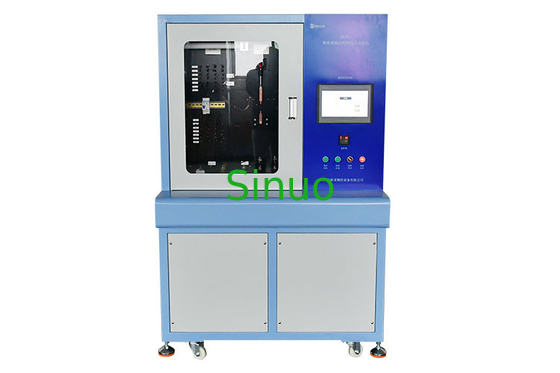

Attrezzatura di prova completa di clausola 9,10 di IEC 60898-1 per le caratteristiche di scatenamento dell'interruttore
Informazioni di prodotto:
L'attrezzatura di prova è progettata e fabbricata secondo i requisiti standard di
IEC60898-1 clausola 9,10, IEC60947-1 clausola 7.2.1 ed ecc.
È fatto per verificare che l'interruttore aderisca ai requisiti, che applicano 1,13 volte, 1,45 volte e 2,55 volte la corrente nominale provare per vedere se scatta nei limiti del tempo specificato. L'attrezzatura di prova può anche verificare le caratteristiche di scatenamento istantanee dell'interruttore, cioè, applichi 3 - 10 volte la corrente nominale per la prova se salta del tempo. È adatto a prova online degli interruttori modellati di caso e degli interruttori miniatura prima di lasciare la fabbrica. È un'attrezzatura necessaria per prova di prestazione elettrica dei produttori dell'interruttore.
Principio della prova:
Questa attrezzatura di prova adotta il principio di bassa tensione e di uscita a corrente forte, utilizza la grande corrente nella macchina per isolare la corrente d'uscita del trasformatore, fissa la dimensione corrente tramite il touch screen e la fonte corrente costante regola la dimensione della corrente d'uscita del trasformatore, che ha la funzione automaticamente della stabilizzazione della corrente. Fissi il tempo della prova attraverso l'esposizione del touch screen e confronti il momento di viaggio della prova di giudicare la qualità dell'interruttore.
Caratteristiche dell'attrezzatura:
La camera dell'attrezzatura è saldata con l'acciaio di alta qualità, il piatto è spruzzato e sigillato e la superficie è antistatica, antiruggine ed anticorrosiva spruzzata. La parte superiore dell'attrezzatura è fornita di un pannello, di un interruttore di accensione e di varia estremità del cavo (per la prova di scatenamento di ritardo). L'attrezzatura ragionevolmente è progettata ed utilizzata con i vantaggi di convenienza, dell'operazione semplice, della prestazione affidabile e di bello aspetto.
Parametri tecnici:
| Norma applicata | IEC 60898-1 |
| Clausola | 9,10 |
| Metodo di controllo | Metodo di IControl, operazione a 10 pollici del touch screen di colore |
| Elementi della prova | Piccole caratteristiche di scatenamento istantanee, tempo, in ritardo scattare le caratteristiche |
| Stazione di prova | Ritardo: una stazione; istantaneo: una stazione; incontra l'interruttore 1-4P |
| Parametri di viaggio di ritardo | |
| CA dell'uscita corrente | 3~180A |
| Tensione CA dell'uscita | 0~5V |
| Canale della corrente d'uscita | 1-channel, contatti multi--p dell'interruttore sono collegati in serie per collaudare parecchi commutatori |
| Prodotti miniatura dell'interruttore della prova | 3~63 |
| Forma d'onda dell'uscita corrente | Sinusoide (la distorsione di forma d'onda corrente dell'attrezzatura di correzione non è più di 5%, errore del sistema non è più di 3%) |
| Metodo di controllo corrente | L'adeguamento automatico, la corrente è fissato sul touch screen |
| Accuratezza corrente | Livello 0,5 |
| Accuratezza di tensione | Livello 0,5 |
| Rapporto di trasformazione | 200/5A |
| Tempo della prova | 1~999999s |
| Corrente | Dopo 1,13 volte della corrente si applica rapidamente, ed automaticamente aumenta a 1,45 volte della corrente in 5 secondi |
| Dispositivo | Adotti il metodo terminale, in ritardo: una stazione, istantanea: una stazione. |
| Prova istantanea di viaggio | |
| Dispositivo | Adotti il metodo terminale, in ritardo: una stazione, istantanea: una stazione. |
| Corrente d'uscita | AC30A~1500A |
| Canali della corrente d'uscita | 1 canale |
| Accuratezza corrente | 0,5 livelli |
| Risoluzione | 1A |
| Tempo istantaneo della prova | ≤0.2s; |
| Regolazione di limite superiore di tempo di azione | 1~200ms |
| Regolazione limite inferiore di tempo di azione | 1~200ms; |
| Stazione di prova | 1 stazione |
| Tempo cronometrante | 1~9999ms |
| Funzione protettiva: | Metta in cortocircuito la protezione, la protezione di sovraccarico, la protezione di perdita |
| Prova di aumento di temperatura | Nelle condizioni normali di lavoro, quando l'interruttore è collaudato secondo le condizioni specificate. L'interruttore non dovrebbe essere danneggiato per colpire la sua funzione o sicurezza di uso. |
| Canale di misura di temperatura | 8 canali, risoluzione di temperatura: 0,1 gradi |
| Termocoppia | Tipo di T |
| Curva di temperatura | Esposizione del touch screen con la tavola della registrazione di dati di temperatura |
| Gamma di misura di temperatura | 0~200 gradi |
| Configurazione | Cavi per la prova di aumento di temperatura: 1, 1,5, 2, 2,5, 4, 6 e 10, ogni specificazione hanno una lunghezza di 1 metro e della partita 5 PCS per ogni specificazione; 16, 25, 50 e 70, ogni specificazione hanno una lunghezza di 2 metri e della partita 5 PCS per ogni specificazione |
