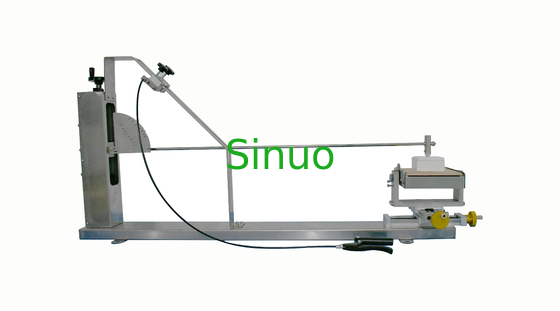

Apparecchiatura della prova di urto del pendolo di energia bassa del tester di vita del commutatore di IEC 60884-1
| Applied Standard: | IEC 60884 ed ecc. | Applied Clause: | Clausola 24,1 |
| Impact Point: | regolabile | Fall Height: | 0-500mm |
| Pendulum Tube Length: | 1000mm | Pendulum Tube Diameter: | 9 mm |
| Energy/J: | 0,2, 0,35, 0,5, 0,7, 1,0 | Wall Thickness: | un tubo d'acciaio da 0,5 millimetri |
| High Light: | Tester di vita del commutatore di IEC 60884-1,Tester di vita del commutatore di clausola 24,1 |
||
Apparecchiatura della prova di urto del pendolo di energia bassa di vita del commutatore di IEC 60884-1
Panoramica dell'attrezzatura:
L'apparecchiatura della prova di urto del pendolo è fabbricata conformemente ai requisiti IEC60068-2-75, IEC60884-1 della clausola 24,1, ecc. È adatto a prova di forza meccanica degli accessori elettrici quali le spine ed incavi per la famiglia e simili scopi e scatole dell'installazione, ghiandole della vite, coperture, commutatori, ecc. superficie-montati.
Il dispositivo della prova pricipalmente consiste di un pendolo di cui l'estremità superiore può essere continuata oscillare in un aereo verticale intorno al suo asse del pendolo. L'asse dell'asse del pendolo è di 1000 millimetri sopra il punto buono. Il pendolo consiste di un'asse rigida del pendolo e di un elemento di impatto che soddisfa le richieste. Per più pesante, i campioni della difficile--maniglia o più ingombranti, un pendolo portatile possono essere usati per provare. Questo dispositivo è un dispositivo a bassa energia di impatto del pendolo sotto 2J. Dovrebbe essere riparato verticalmente su una parete solida. Il montaggio - il sedile del sostegno può essere regolato in avanti ed indietro, a destra e a sinistra e l'angolo di impatto può essere regolato.
Parametri tecnici:
| Energy/J | 0,2, 0,35, 0,5, 0,7, 1,0 |
|
Elementi colpenti Massachussets equivalente |
Massachussets equivalente 200g, un pezzo solo Massachussets equivalente 250g, un pezzo solo |
| Metropolitana del pendolo | Lunghezza 1000mm, diametro esterno 9 millimetri, spessore della parete un tubo d'acciaio da 0,5 millimetri |
| Punto di impatto | All'interno della gamma regolabile di montaggio del campione - sostegno |
| Altezza di caduta | 0mm - 500mm, esposizione della scala |
| Correzione e rilascio colpenti dell'elemento | Riparato dal fermo meccanico, liberato dal dispositivo della molla |
| Supporti di attacco | Peso: 10±1 chilogrammo, la struttura è fermezza, X, asse y è regolabile, può girare ±90° intorno all'asse di rotazione del giunto di supporto |
| Dimensioni dell'attrezzatura | Approssimativamente 1250mm (L) x190mm (W) x560mm (H) |
| Peso dell'attrezzatura | Approssimativamente 50KG |
Precauzioni
1 per assicurare la sicurezza, il dispositivo della prova di urto del pendolo deve essere installato saldamente sulla parete.
2 il dispositivo della prova di urto del pendolo non dovrebbero essere installati ad un'più alta posizione ed è migliore non superando la distanza di 60cm dalla terra.
3 durante la prova, l'operatore può stare dal lato del dispositivo il più distante possibile tenendo la manopola di comando e non dovrebbe stare direttamente nell'ambito del dispositivo.
4 quando sostituiscono il dispositivo, continui prego con l'assistenza di un'altra persona.
5 l'indicatore di altezza dello strumento dovrebbero essere usati insieme con altri strumenti di misura del calibro di lunghezza per determinare l'altezza di goccia per ridurre gli errori di misurazione.
6 aggiunga regolarmente l'olio lubrificante alla vite di regolazione ed al sedile per assicurare l'adeguamento regolare.
7 l'elemento notevole dovrebbero essere protetti correttamente per evitare la collisione.
8 ha richiesto le condizioni ambientali: temperatura 5~35℃, umidità 45~75%.
